نحوه استفاده از پین‌ های لمسی ESP32 | راهنمای کامل از اتصال تا اجرای کد

ماژول ESP32 به‌عنوان یکی از قدرتمندترین بردهای توسعه اینترنت اشیا (IoT)، قابلیت‌ها و امکانات فراوانی دارد. یکی از این ویژگی‌های فوق‌العاده، پین‌های لمسی یا Touch Pins است. این پین‌ها که در بسیاری از مدل‌های ESP32 در دسترس هستند، به‌سادگی امکان تشخیص لمس را بدون نیاز به قطعات جانبی یا سنسور پیچیده فراهم می‌کنند.

در این مقاله از ۰ تا ۱۰۰ با پین‌های لمسی ESP32 آشنا می‌شویم؛ از درک نحوه عملکرد و اتصال مدار گرفته تا تحلیل کدها و اجرای پروژه‌هایی همچون کلید لمسی.

ESP32 چگونه لمس را تشخیص می‌دهد؟

پین‌های لمسی ESP32 بر پایه‌ی تشخیص تغییر در ظرفیت خازنی محیط پیرامون پین کار می‌کنند. زمانی که یک جسم هادی مانند پوست انسان به نزدیکی پین برسد، ظرفیت خازنی مدار تغییر کرده و ESP32 این میزان تغییر را اندازه‌گیری می‌کند.

برد به کمک تابع touchRead() مقدار این تغییر را بررسی می‌کند و اگر این مقدار از یک «آستانه (Threshold) مشخص» پایین‌تر باشد، به این معناست که کاربر پین را لمس کرده است.

نکته‌ای که باید بدانید این است که پین‌های لمسی با پین‌های دیجیتال متفاوت‌اند و مستقیماً به منبع ولتاژ VCC نیاز ندارند. اندازه‌گیری به‌صورت تدریجی و نرم انجام می‌شود و این باعث می‌شود عملکرد لمسی طبیعی‌تر و مطمئن‌تر باشد.

 درک بهتر تفاوت تاچ دیجیتال و آنالوگ در ESP32

نکته مهمی که شاید برای بسیاری از تازه‌کارها مبهم باشد، تفاوت بین «تشخیص دیجیتال» مثل دکمه فشاری (push button) و «تاچ آنالوگ» در ESP32 است. در دکمه‌های فشاری، شما با قطع و وصل جریان یک سطح منطقی ۱ یا ۰ را به برد ارسال می‌کنید. اما در تاچ ESP32، مقدار لمسی با عددی آنالوگ بازخوانی می‌شود که مقدار آن بر اساس نزدیکی انگشت، رطوبت، EMI و ساختار فیزیکی بسیار متغیر است. این ویژگی باعث می‌شود تا بتوانید میزان حساسیت را به‌صورت نرم‌افزاری تنظیم کرده و حتی یک رابط لمسی چند مرحله‌ای بسازید (مثل لمس آرام، لمس شدید، لمس مداوم).

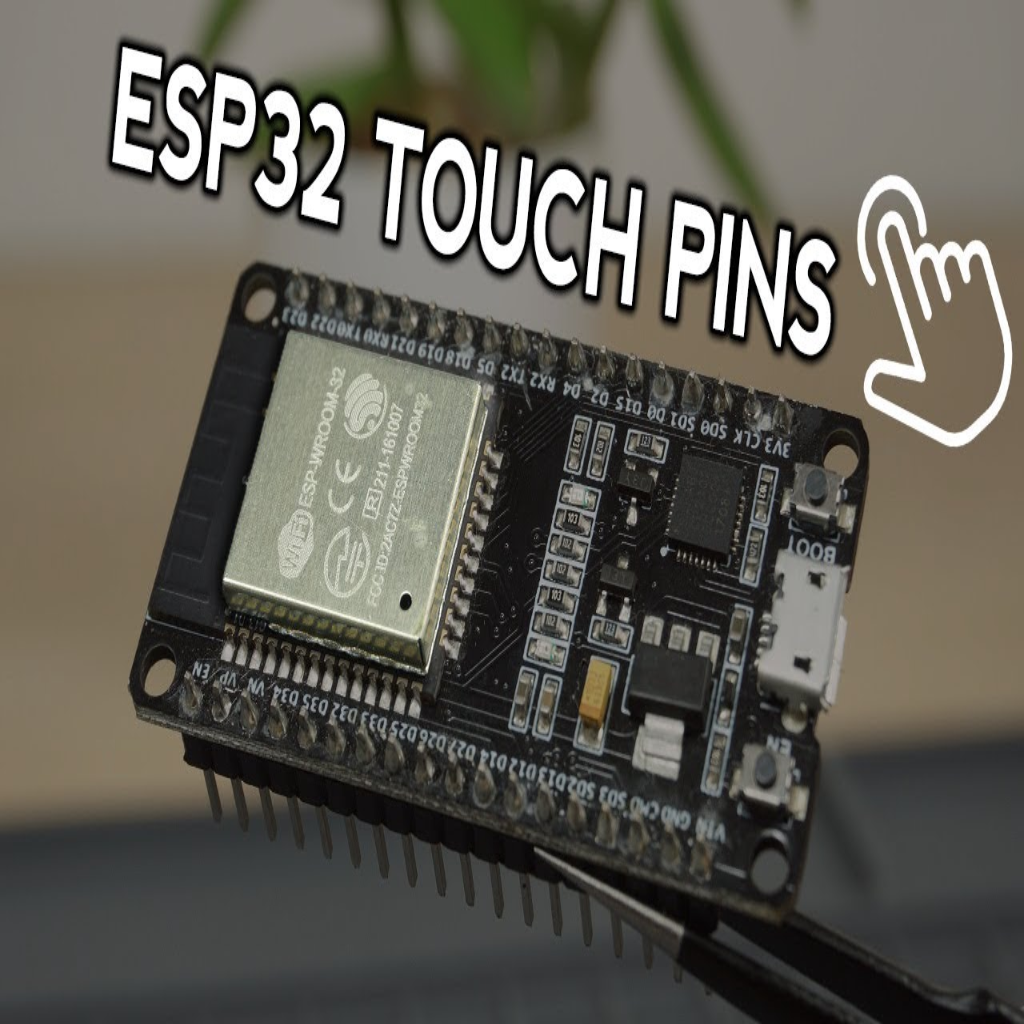

معرفی پین‌های لمسی در ماژول ESP32

تقریباً در اکثر بردهای ESP32 از جمله NodeMCU ESP32، ESP32 WROOM و Devkit v1، تا ۱۰ پین لمسی موجود است که با نام‌های T0 تا T9 مشخص می‌شوند. این پین‌ها همان پین‌های GPIO هستند که قابلیت لمسی دارند.

در جدول زیر پین‌های لمسی ESP32 و شماره GPIO آن‌ها آمده است:

در برخی مدل‌ها، تعدادی از این پین‌ها ممکن است استفاده اختصاصی دیگری داشته باشند یا توسط پردازنده اشغال شده باشند. همیشه قبل از استفاده، دیتاشیت برد را بررسی کنید.

بیشتر بدانید : GPIO چیست؟

آموزش راه‌اندازی پین لمسی ESP32 در Arduino IDE

استفاده از قابلیت لمسی در ESP32 بسیار ساده است و فقط به چند خط کد نیاز دارد. ابتدا باید برد ESP32 را به Arduino IDE اضافه کرده و مطمئن شوید که کتابخانه‌های لازم نصب هستند.

اتصال سخت‌افزاری

برای آزمایش ساده، پین لمسی (مثلاً T0 یا GPIO4) را بدون نیاز به هیچ قطعه‌ای رها کنید. برای اتصالات پیشرفته می‌توان از:

• یک قطعه فویل آلومینیومی
• یا یک تکه سیم متصل به انگشت

استفاده کرد تا لمس بهتر و پایدارتری ثبت شود.

کد ساده شناسایی لمس:

C++

void setup() {

Serial.begin(115200);

delay(1000);

}

void loop() {

int touchValue = touchRead(T0); // خواندن مقدار پین لمسی T0

Serial.println(touchValue);

delay(200);

}

زمانی که انگشت خود را به پین نزدیک می‌کنید، مقدار عددی چاپ‌شده در سریال مانیتور به شدت کاهش می‌یابد. مقدار آستانه (Threshold) را به کمک این مقادیر تعیین می‌کنید.

پروژه عملی: کنترل LED با پین لمسی ESP32

یکی از پروژه‌های کاربردی اولیه، ساخت کلید لمسی برای روشن و خاموش کردن LED است. در این پروژه، تنها با لمس یک پین، LED روشن یا خاموش می‌شود.

تشخیص Threshold یا آستانه لمس:

قبل از نوشتن کد نهایی، باید بدانید چه مقداری از نظر برد به‌عنوان لمس پذیرفته می‌شود. این عدد می‌تواند بسته به محیط، نویز الکترومغناطیسی، رطوبت، مدل برد و حتی جنس پوشش متفاوت باشد. با بررسی مقدار خروجی تابع touchRead() در حالتی که لمس وجود ندارد و وجود دارد، می‌توان یک عدد میانی به‌عنوان آستانه تعریف کرد.

برای مثال:

• بدون لمس: حدود 60 تا 70
• با لمس: کاهش به 20 تا 30

پس Threshold را حدود 40 تعریف می‌کنیم.

نمونه کد روشن/خاموش کردن LED با لمس:

C++

#define touchPin T0 // GPIO 4

#define LED 2

int threshold = 40;

bool ledState = false;

void setup() {

pinMode(LED, OUTPUT);

Serial.begin(115200);

}

void loop() {

int touchValue = touchRead(touchPin);

if (touchValue < threshold) {

ledState = !ledState;

digitalWrite(LED, ledState);

delay(300); // برای جلوگیری از تکرار ناخواسته

}

}

نکات کاربردی در استفاده از Touch Pins

پین‌ لمسی ESP32 قابلیت‌های جالبی دارند، اما باید بدانید که عملکرد آن‌ها در شرایط خاص ممکن است با نویز یا خطا مواجه شود. برخی نکات مهم عبارت‌اند از:

• هرچه سیم متصل به تاچ پین بلندتر باشد، احتمال نویز بیشتر است
• استفاده از لمس انگشت روی پوشش عایق مانند پلکسی ممکن است باعث کاهش حساسیت شود
• در بسیاری از پروژه‌ها برای تقویت لمس، اطراف سیم خالی را با فویل بپوشانند
• برای استفاده در محیط‌های صنعتی بهتر است فیلتر نرم‌افزاری یا سخت‌افزاری نیز درنظر گرفته شود

پروژه‌های جذاب با استفاده از پین‌ لمسی ESP32

استفاده از تاچ‌پین‌ها فقط محدود به روشن و خاموش کردن LED نیست. می‌توان پروژه‌های متنوعی با این قابلیت اجرا کرد:

• قفل درب لمسی
• روشنایی لمسی برای مصارف خانگی
• تاچ‌پنل ساده برای کنترل منو در پروژه‌های نمایشگر دار
• تشخیص حضور انسان (با ترکیب سنسور دیگر)
• کنترل سیستم تهویه یا فن فقط با لمس یک سطح

این پروژه‌ها همگی بدون نیاز به کلید مکانیکی انجام می‌شوند و زیبایی پروژه را نیز افزایش می‌دهند.

معرفی توابع و ابزارهای دیگر برای بهینه‌سازی کد ESP32 Touch

فراتر از تابع ساده touchRead()، در برخی کتابخانه‌های سطح بالاتر می‌توانید از توابعی مثل:

• touchAttachInterrupt()
• touchSetCycles()
• touchSetThreshold()

استفاده کنید که امکان تعریف دقیق‌تر رفتار لمس، تنظیم نرخ نمونه‌برداری (sampling rate)، و حتی تعریف وقفه سخت‌افزاری (Interrupt) با لمس را فراهم می‌کنند. این توابع مخصوص پروژه‌هایی هستند که نیاز به واکنش سریع و بدون وقفه در آن‌ها اهمیت دارد؛ مانند دستگاه‌های پزشکی یا سیستم‌هایی که به تعامل انسانی آنی نیاز دارند.

جمع‌بندی: چرا از پین‌های لمسی ESP32 استفاده کنیم؟

پین‌های لمسی ESP32، راهی ساده، ارزان و بسیار موثر برای ساخت رابط‌های لمسی بدون قطعات فیزیکی هستند. این قابلیت، کارایی و جذابیت پروژه‌های DIY را چند برابر کرده و تجربه کاربری نرم‌تر و مدرن‌تری ارائه می‌دهد.

در پروژه‌های خانه هوشمند، سیستم‌های آموزشی و حتی تجهیزات صنعتی، استفاده از ورودی لمسی به جای کلید مکانیکی می‌تواند طول عمر، سرعت و امنیت سیستم را افزایش دهد.

ESP32 نشان داده که چیزی فراتر از یک برد ساده است. اگر به دنبال ساده‌سازی پروژه، زیباسازی طراحی و افزایش هوشمندسازی هستید، پین‌های لمسی این ماژول همان چیزی است که به آن نیاز دارید. خرید قطعات الکترونیکی از ولتاتک
