دلایل رایج خرابی یو پی اس (UPS) و راه‌حل‌های رفع آن

خرابی یو پی اس (UPS) یکی از مشکلات رایج در سیستم‌های برق اضطراری است که می‌تواند باعث خاموش شدن ناگهانی تجهیزات، اختلال در عملکرد دستگاه‌های الکترونیکی و حتی آسیب به قطعات حساس شود. یو پی اس یا منبع تغذیه بدون وقفه، وظیفه تأمین برق هنگام قطعی شبکه و محافظت از تجهیزات در برابر برخی اختلالات الکتریکی را بر عهده دارد.

مهم‌ترین دلایل خرابی یو پی اس شامل فرسودگی باتری، نوسانات برق، اضافه بار، خرابی برد الکترونیکی، سوختن اینورتر و آسیب به قطعاتی مانند ماسفت (MOSFET)، آی جی بی تی (IGBT) و خازن‌ها است. شناخت این مشکلات و روش‌های رفع آن‌ها به افزایش طول عمر UPS و کاهش هزینه‌های تعمیر کمک می‌کند.

در ادامه، رایج‌ترین علت‌های خرابی یو پی اس، علائم هشداردهنده و راهکارهای عیب‌یابی و تعمیر آن را بررسی می‌کنیم.

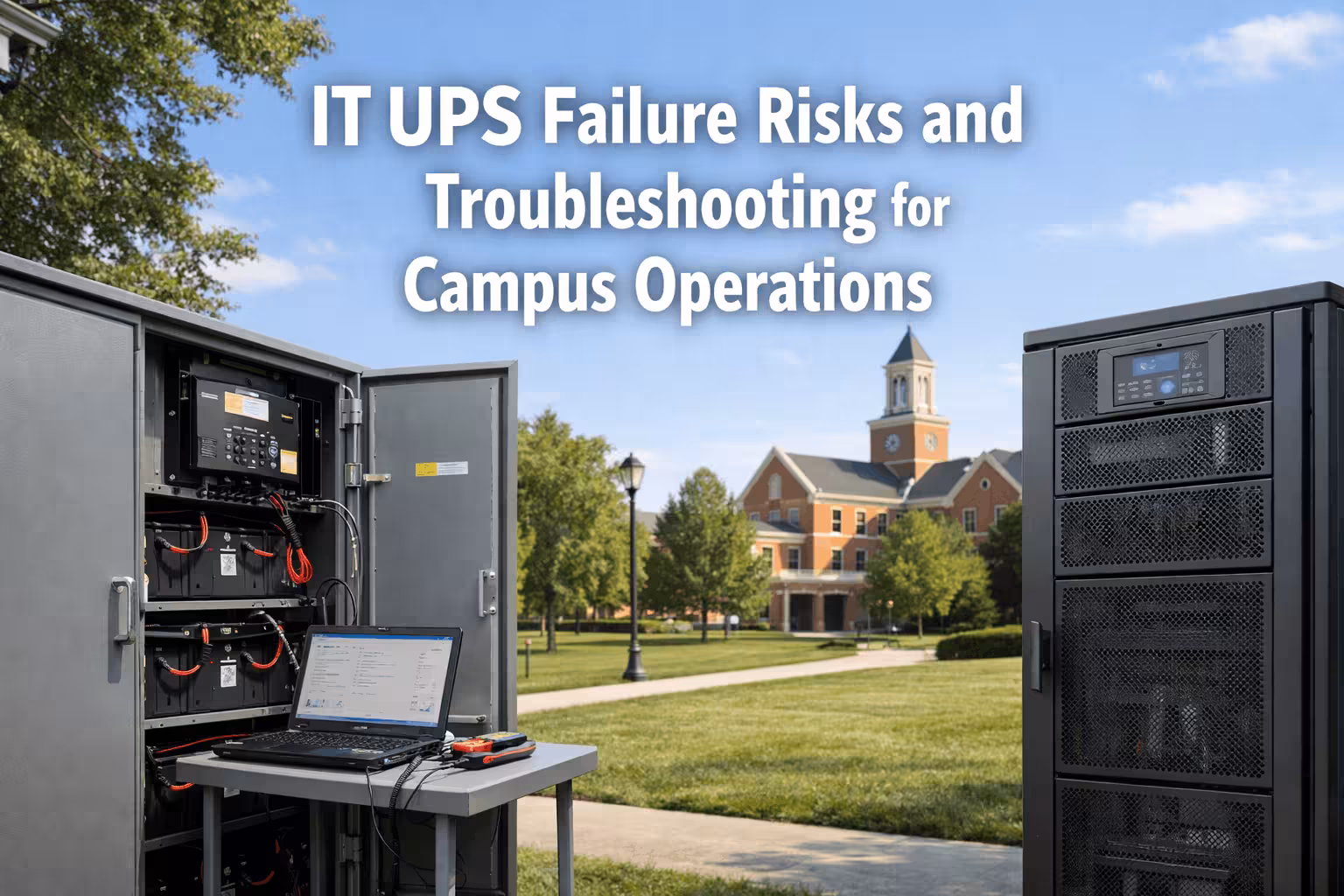

مهم‌ترین دلایل خرابی یو پی اس چیست؟

خرابی UPS ممکن است به دلیل فرسودگی قطعات، شرایط نامناسب محیطی یا استفاده نادرست از دستگاه اتفاق بیفتد. برخی مشکلات با تعویض باتری یا اصلاح شرایط استفاده برطرف می‌شوند، اما خرابی مدارهای داخلی به تعمیر تخصصی نیاز دارد.

۱. خرابی و فرسودگی باتری یو پی اس

خرابی باتری یکی از شایع‌ترین دلایل از کار افتادن یو پی اس است. باتری‌های سرب اسید سیلد (VRLA) که در بسیاری از UPSها استفاده می‌شوند، معمولاً در شرایط کاری مناسب حدود ۳ تا ۵ سال عمر مفید دارند.

شارژ بیش از حد، تخلیه عمیق، افزایش دما و فرسودگی سلول‌ها می‌توانند عمر باتری را کاهش دهند.

مهم‌ترین نشانه‌های خرابی باتری UPS عبارت‌اند از:

• کاهش زمان برق‌دهی هنگام قطع برق
• خاموش شدن ناگهانی یو پی اس
• شارژ نشدن کامل باتری
• متورم شدن بدنه باتری
• نمایش هشدار تعویض باتری

راه‌حل: سلامت باتری باید با دستگاه تست باتری و بررسی ظرفیت آن مشخص شود. در صورت فرسودگی، تعویض باتری با نمونه سازگار و استاندارد بهترین راهکار است.

۲. نوسانات برق و اضافه بار یو پی اس

نوسانات شدید ولتاژ، قطع و وصل مکرر برق و اتصال تجهیزات بیش از ظرفیت مجاز، از عوامل مهم خرابی UPS هستند.

اضافه بار (Overload) باعث افزایش جریان و فشار بر قطعات قدرت می‌شود و ممکن است مدار حفاظت را فعال کند یا به قطعات داخلی آسیب برساند.

راه‌حل: توان مصرفی تجهیزات باید با ظرفیت واقعی یو پی اس بر حسب وات (W) و ولت‌آمپر (VA) متناسب باشد. همچنین استفاده از سیستم ارت استاندارد و تجهیزات حفاظت در برابر اضافه‌ولتاژ گذرا می‌تواند احتمال آسیب ناشی از نوسانات شدید را کاهش دهد.

بیشتر بدانید: پرکاربردترین آمپرهای باتری یو پی اس

۳. خرابی برد الکترونیکی و اینورتر یو پی اس

برد کنترل و اینورتر از مهم‌ترین بخش‌های داخلی UPS هستند. اینورتر وظیفه تبدیل جریان مستقیم (DC) به جریان متناوب (AC) را بر عهده دارد.

خرابی قطعاتی مانند MOSFET، IGBT، دیودهای قدرت و آی‌سی درایور گیت می‌تواند باعث قطع خروجی، روشن نشدن دستگاه یا نمایش خطای اینورتر شود.

راه‌حل: تعمیرکار باید علاوه بر قطعه آسیب‌دیده، مدار درایور، مقاومت‌ها، دیودها و سایر قطعات مرتبط را بررسی کند. هنگام تعویض ماسفت یا IGBT، انتخاب قطعه با مشخصات الکتریکی مناسب و مطابق دیتاشیت ضروری است.

۴. خرابی خازن‌های یو پی اس

خازن‌های الکترولیتی در مدارهای تغذیه، فیلتر و لینک DC یو پی اس نقش مهمی دارند. افزایش دما و فرسودگی می‌تواند باعث کاهش ظرفیت و افزایش مقاومت سری معادل (ESR) آن‌ها شود.

بادکردگی خازن، نشت الکترولیت و ناپایداری عملکرد UPS از نشانه‌های احتمالی این مشکل هستند.

راه‌حل: خازن‌های معیوب باید توسط تعمیرکار و با استفاده از تجهیزات مناسب مانند ESR متر بررسی شوند. در زمان تعویض، ظرفیت، ولتاژ، ESR، جریان ریپل و دمای کاری خازن جدید باید با نیاز مدار سازگار باشد.

۵. خرابی فن و افزایش دمای یو پی اس

فن خنک‌کننده وظیفه دفع گرمای تولیدشده توسط قطعات داخلی را بر عهده دارد. خرابی فن، تجمع گردوغبار یا مسدود شدن دریچه‌های تهویه می‌تواند دمای دستگاه را افزایش دهد.

گرمای بیش از حد نیز احتمال خرابی ترانزیستورهای قدرت، خازن‌ها و سایر قطعات الکترونیکی را افزایش می‌دهد.

راه‌حل: بررسی سیستم تهویه، تمیز کردن دریچه‌ها و تعویض فن معیوب با نمونه‌ای دارای ولتاژ، ابعاد و مشخصات مناسب ضروری است.

علائم خرابی یو پی اس چیست؟

شناخت نشانه‌های خرابی UPS به تشخیص سریع‌تر مشکل کمک می‌کند. مهم‌ترین علائم و دلایل احتمالی آن‌ها در جدول زیر آمده است.

نکته: بوق زدن یو پی اس همیشه نشانه خرابی نیست. در بسیاری از مدل‌ها، دستگاه هنگام قطع برق و تغییر وضعیت به حالت باتری نیز هشدار صوتی تولید می‌کند. معنای دقیق بوق‌ها باید از دفترچه راهنمای همان مدل بررسی شود.

انواع باتری یو پی اس و تأثیر آن‌ها بر خرابی دستگاه

نوع باتری در عملکرد، زمان برق‌دهی و هزینه نگهداری UPS تأثیر زیادی دارد. باتری‌های مورد استفاده در یو پی اس معمولاً در سه گروه اصلی قرار می‌گیرند.

باتری یو پی اس سرب اسید (Lead Acid)

باتری سرب اسید یکی از رایج‌ترین انواع باتری UPS است که به دلیل قیمت مناسب و توانایی تأمین جریان بالا کاربرد گسترده‌ای دارد.

این باتری‌ها شامل دو نوع اصلی هستند:

• باتری VRLA: باتری سرب اسید تنظیم‌شونده با سوپاپ که در انواع AGM و GEL تولید می‌شود و در بسیاری از یو پی اس‌های خانگی و اداری کاربرد دارد.
• باتری VLA: باتری سرب اسید تر با ساختار دارای تهویه که بیشتر در برخی سیستم‌های صنعتی و تأسیسات بزرگ استفاده می‌شود.

باتری یو پی اس نیکل کادمیوم (Ni-Cd)

باتری‌های نیکل کادمیوم مقاومت مناسبی در برخی شرایط سخت محیطی دارند و در کاربردهای صنعتی خاص استفاده می‌شوند. البته هزینه اولیه و ملاحظات زیست‌محیطی از محدودیت‌های این فناوری است.

باتری یو پی اس لیتیوم یون (Lithium-ion)

باتری‌های لیتیوم یون در برخی UPSهای جدید به کار می‌روند و می‌توانند وزن کمتر، چگالی انرژی بالاتر و عمر چرخه‌ای بیشتری نسبت به باتری‌های سرب اسید داشته باشند.

بااین‌حال، استفاده از این باتری‌ها نیازمند سازگاری سیستم شارژ و مدیریت باتری (BMS) با دستگاه است.

چگونه خرابی یو پی اس را عیب‌یابی و برطرف کنیم؟

برای عیب‌یابی یو پی اس ابتدا باید علائم دستگاه بررسی شوند. روشن نشدن UPS، قطع خروجی یا کاهش زمان برق‌دهی هرکدام می‌توانند دلایل متفاوتی داشته باشند.

بررسی‌های اولیه شامل کنترل برق ورودی، مشاهده کدهای خطا، بررسی میزان بار مصرفی و اطمینان از مسدود نبودن دریچه‌های تهویه است.

اگر مشکل از قطعات داخلی باشد، تعمیرکار باید سلامت بخش‌هایی مانند مدار شارژر، اینورتر، خازن‌ها، دیودها، رله‌ها و ترانزیستورهای قدرت را بررسی کند.

نکته ایمنی: مدارهای داخلی یو پی اس حتی پس از قطع برق ممکن است به دلیل شارژ باقی‌مانده در خازن‌ها خطرناک باشند. بنابراین تست و تعویض قطعات داخلی باید توسط تعمیرکار متخصص انجام شود.

چگونه از خرابی یو پی اس جلوگیری کنیم؟

نگهداری اصولی و استفاده صحیح از UPS می‌تواند احتمال خرابی زودهنگام را کاهش دهد.

• سرویس دوره‌ای: بررسی وضعیت باتری، فن، اتصالات و خطاهای دستگاه مطابق برنامه نگهداری سازنده.
• جلوگیری از اضافه بار: استفاده از تجهیزات متناسب با توان خروجی UPS.
• کنترل دما: نصب دستگاه در محیط دارای تهویه مناسب و جلوگیری از افزایش دمای باتری.
• استفاده از باتری استاندارد: انتخاب باتری متناسب با ولتاژ، ظرفیت و مشخصات شارژ دستگاه.
• استفاده از قطعات باکیفیت: انتخاب ماسفت، IGBT، خازن، دیود و سایر قطعات جایگزین بر اساس مشخصات فنی و دیتاشیت.

سؤالات متداول درباره خرابی یو پی اس

1. شایع‌ترین علت خرابی یو پی اس چیست؟
   فرسودگی باتری یکی از شایع‌ترین مشکلات UPS است. کاهش ظرفیت باتری می‌تواند باعث کم شدن زمان برق‌دهی یا خاموش شدن دستگاه هنگام قطع برق شود. خرابی اینورتر، مدار شارژر و برد کنترل نیز از دلایل مهم هستند.
2. چرا یو پی اس روشن می‌شود ولی برق نمی‌دهد؟
   خرابی اینورتر، مدار خروجی، رله انتقال یا فعال شدن سیستم حفاظت می‌تواند باعث قطع خروجی شود. بررسی کد خطا و وضعیت بار مصرفی به تشخیص مشکل کمک می‌کند.
3. علت بوق زدن مداوم یو پی اس چیست؟
   بوق ممتد در بسیاری از مدل‌ها می‌تواند نشانه اضافه بار یا خطای داخلی باشد. بااین‌حال، الگوی هشدار در برندهای مختلف متفاوت است و باید طبق دفترچه راهنما بررسی شود.
4. آیا یو پی اس خراب قابل تعمیر است؟
   بله، بسیاری از خرابی‌های UPS مانند مشکلات باتری، خازن، فن، رله، ماسفت و IGBT قابل تعمیر هستند. امکان تعمیر به میزان آسیب و دسترسی به قطعات مناسب بستگی دارد.
5. عمر مفید باتری یو پی اس چقدر است؟
   عمر مفید بسیاری از باتری‌های سرب اسید سیلد متداول حدود ۳ تا ۵ سال است. البته کیفیت باتری، دمای محیط، تعداد دفعات شارژ و دشارژ و شرایط نگهداری بر طول عمر واقعی آن تأثیر دارند.

جمع‌بندی

دلایل رایج خرابی یو پی اس شامل فرسودگی باتری، نوسانات برق، اضافه بار، خرابی اینورتر، آسیب به برد الکترونیکی و نقص سیستم خنک‌کننده است. تشخیص به‌موقع این مشکلات و استفاده از قطعات الکترونیکی مناسب می‌تواند هزینه تعمیر را کاهش دهد و عمر دستگاه را افزایش دهد.

در تعمیر UPS، انتخاب صحیح قطعاتی مانند MOSFET، IGBT، خازن الکترولیتی، دیود قدرت و آی‌سی کنترل اهمیت زیادی دارد. استفاده از قطعات سازگار با مشخصات مدار و انجام سرویس دوره‌ای، از مهم‌ترین اقدامات برای حفظ عملکرد مطمئن یو پی اس است.خرید یو پی اس از ولتاتک
