فیوز SMD

خرید و قیمت انواع فیوز SMD (نصب سطحی) + جدول مشخصات

به تخصصی‌ترین مرجع فروش فیوز SMD (Surface Mount Device) خوش آمدید. در دنیای بردهای فشرده امروزی، از موبایل و لپ‌تاپ گرفته تا ECU خودرو، دیگر خبری از فیوزهای شیشه‌ای بزرگ نیست. این قطعات ریز میلی‌متری، نگهبانان خاموش مدارهای گران‌قیمت شما هستند. اگر تعمیرکار هستید، می‌دانید که پیدا کردن “فیوز اصلی با آمپر دقیق” چقدر در دوام تعمیر و اعتبار شما حیاتی است.

ما در اینجا کامل‌ترین رنج فیوزهای SMD (از ۵۰ میلی‌آمپر تا ۵ آمپر) را در پکیج‌های استاندارد (1206, 1812, 0805 و…) و از برندهای معتبر جهانی مانند Littelfuse و Bourns گردآوری کرده‌ایم.

دسته‌بندی فیوزهای SMD بر اساس تکنولوژی و عملکرد

قبل از خرید، بسیار مهم است که بدانید قطعه سوخته شما از چه نوعی بوده است. اشتباه در انتخاب این مورد، باعث کار نکردن مدار می‌شود:

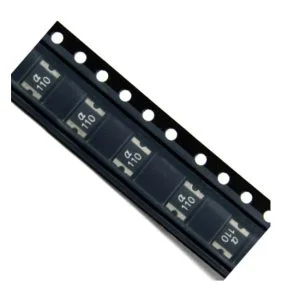

فیوز SMD برگشت‌پذیر (PTC / Resettable) – خود ترمیم شونده

این فیوزها که معمولاً بدنه‌ای به رنگ سبز تیره یا طلایی/مشکی دارند، یکبار مصرف نیستند! وقتی جریان بیش از حد شود، داغ شده و مدار را قطع می‌کنند و پس از رفع اتصالی و خنک شدن، دوباره وصل می‌شوند.

• کاربرد: پورت‌های USB، خروجی HDMI، مدارهای محافظ باتری.

فیوز SMD یکبار مصرف (سرامیکی و پلیمری)

این‌ها فیوزهای سنتی هستند که معمولاً بدنه‌ای سفید (سرامیکی) یا مشکی دارند. وقتی بسوزند، راهی جز تعویض ندارند.

• تنوع: در دو مدل Fast Acting (سریع – برای مدارهای دیجیتال) و Slow Blow (تاخیر در قطع – برای بارهای سلفی و خازنی) موجود هستند.

راهنمای خرید فیوز SMD بر اساس سایز پکیج (Package)

تعمیرکاران عزیز، ما محصولات را بر اساس استاندارد ابعادی (اینچی) دسته‌بندی کرده‌ایم تا راحت‌تر پیدا کنید:

• پکیج 1206 (۳۲۱۶ متریک): پرمصرف‌ترین سایز بازار، ابعاد ۳.۲ در ۱.۶ میلی‌متر.
• پکیج 1812 (۴۵۳۲ متریک): سایز بزرگتر با تحمل توان بالاتر، معمولاً برای فیوزهای برگشت‌پذیر جریان بالا.
• پکیج‌های ریز 0805، 0603 و 0402: مخصوص تعمیرات موبایل، تبلت و بردهای با تراکم بالا.
• پکیج‌های پاور 2920 و 2016: فیوزهای گردن‌کلفت! مخصوص ورودی تغذیه لپ‌تاپ و ECU خودرو.

راهنمای کاربردی: تشخیص فیوز از روی کدهای اختصاری (Marking)

بزرگترین چالش تعمیرات این است: “روی قطعه سوخته فقط نوشته F، این یعنی چند آمپر؟”
نگران نباشید، جدول زیر کدگشای شماست. (دقت کنید که این کدها در برندهای مختلف ممکن است کمی متفاوت باشد، اما استاندارد کلی به شرح زیر است):

کاربردهای تخصصی فیوزهای نصب سطحی

• فیوز بک‌لایت لپ‌تاپ: معمولاً فیوزهای سایز 0603 یا 1206 با جریان ۱ تا ۳ آمپر هستند. سوختن این فیوز باعث می‌شود تصویر لپ‌تاپ تاریک شود (تصویر دارد اما نور ندارد).
• محافظ پورت USB: برای جلوگیری از سوختن چیپست مادربرد در اثر اتصال فلش مموری‌های خراب، از فیوزهای برگشت‌پذیر (PTC) استفاده می‌شود.
• برد ECU خودرو: در ایسیوها از فیوزهای SMD سایز بزرگ (مثل 2920) با جریان‌های بالا برای محافظت در برابر نوسانات دینام استفاده می‌شود.

نکات فنی مهم برای مونتاژ و تعمیرات

چرا نباید جای فیوز SMD را “سیم” کشید؟ (جامپر زدن)

شاید وسوسه شوید که دو سر فیوز سوخته را با قلع یا سیم به هم وصل کنید. این کار مرگ برد است! بردهای SMD (مخصوصاً موبایل و لپ‌تاپ) چندلایه هستند و ترک‌های بسیار ظریفی دارند. اگر دوباره اتصالی رخ دهد، چون فیوزی نیست که بسوزد، ترک‌های لایه‌های داخلی برد ذوب شده و برد غیرقابل تعمیر می‌شود. قیمت یک فیوز SMD ناچیز است، ریسک نکنید!

تفاوت Fast-Acting و Slow-Blow

اگر فیوز دستگاهی مثل درایور موتور یا تغذیه سوئی칭 را عوض می‌کنید، حتماً سعی کنید از نوع Slow-Blow (تاخیری) استفاده کنید تا با جریان راه‌اندازی لحظه‌ای نسوزد. اما برای مدارهای دیتای حساس (مثل USB)، نوع Fast (سریع) الزامی است.

سوالات متداول فنی (FAQ)

1. آیا می‌توانم از سایز بزرگتر (مثلاً 1206 جای 0805) استفاده کنم؟
   از نظر الکتریکی بله (اگر آمپر یکی باشد)، اما از نظر مکانیکی خیر. پدهای روی برد برای سایز خاصی طراحی شده‌اند و نصب قطعه بزرگتر یا کوچکتر باعث اتصال ضعیف و کنده شدن پد می‌شود.
2. فیوز “صفر اهم” چیست و چه فرقی با فیوز معمولی دارد؟
   فیوز صفر اهم (Zero Ohm Link) در واقع یک “جامپر” یا اتصال‌دهنده در پکیج SMD است و خاصیت حفاظتی ندارد. معمولاً روی آن‌ها عدد “0” یا “000” نوشته شده است. این‌ها را با فیوز حفاظتی اشتباه نگیرید.
3. جریان تریپ (Trip Current) در فیوز برگشت‌پذیر چیست؟
   جریانی است که در آن فیوز قطع می‌کند. دقت کنید که این جریان معمولاً ۲ برابر جریان نامی (Hold Current) است. یعنی فیوز ۱ آمپرِ برگشت‌پذیر، تا ۱ آمپر را عبور می‌دهد و در حدود ۲ آمپر قطع می‌کند.
