مولتی ترن

 مولتی ترن چیست و چه کاربردی دارد؟

مولتی ترن، نوع خاصی از پتانسیومتر است که قابلیت تنظیم مقاومت به‌صورت دقیق و تدریجی را فراهم می‌کند. این قطعه برخلاف پتانسیومترهای معمولی یک دور، دارای چندین دور قابل چرخش است که معمولا بین ۵ تا ۱۰ دور را پوشش می‌دهد. همین ویژگی باعث شده که در مدارهایی که به‌دقت بالا نیاز دارند، مانند مدارهای ابزار دقیق، تجهیزات پزشکی یا منابع تغذیه آزمایشگاهی، انتخاب اصلی طراحان باشد.

مولتی‌ ترن‌ها امکان ‌تنظیم مقدار مقاومت را با دقت بیشتر، نوسان کمتر و کنترل یکنواخت‌تر فراهم می‌کنند. از این رو به‌عنوان یکی از قطعات حیاتی برای کالیبراسیون، تنظیم ولتاژ مرجع و کنترل ولتاژ یا جریان در مدار استفاده می‌شوند.

مولتی ترن چیست؟

این نوع پتانسیومتر دارای یک مکانیزم داخلی با طراحی دنده حلزونی یا مکانیکی چند دور است که باعث می‌شود کاربر بتواند مقاومت را به‌صورت تدریجی و بدون پرش ناگهانی مقدار، تغییر دهد. عملکرد تدریجی، همراه با دقت بالا، باعث شده از مولتی ترن در کاربردهایی که ثبات، دقت و تنظیمات حساس نیاز دارند، استفاده شود.

کاربرد و عملکرد مولتی ترن در مدارهای الکترونیکی

این قطعه در بخش‌هایی از مدار که نیاز به تنظیم مقدار دقیق مقاومت وجود دارد، استفاده می‌شود. برای مثال در منابع تغذیه آزمایشگاهی، تنظیم ولتاژ رفرنس در مدارات آنالوگ، کنترل میزان جریان یا تنظیم نقطه کاری ترانزیستور، مولتی ترن نقش مهمی ایفا می‌کند. همچنین در بردهای توسعه مانند آردوینو یا سیستم‌های تست و اندازه‌گیری، برای کالیبره کردن بازه‌های ولتاژ یا جریان، این قطعه بسیار کاربردی است.

نحوه تغییر میزان مقاومت در مولتی ترن چگونه است؟

در ساختار مولتی ترن، چرخش محوری که موجب تغییر مقاومت می‌شود، به‌صورت چند دور طراحی شده است. این ویژگی باعث می‌شود حرکت چرخشی نرم‌تر، کنترل‌شده‌تر و در نتیجه دقیق‌تر باشد. با هر دور چرخش، مقدار کمی از مقاومت تغییر می‌کند، که این روش، خطر پرش ناگهانی در مقادیر مقاومت یا از بین رفتن تنظیمات را به صفر می‌رساند.

مزایای مولتی ترن نسبت به پتانسیومتر معمولی

مولتی ترن نسبت به پتانسیومتر معمولی، عملکرد بسیار دقیق‌تری ارائه می‌دهد. این عملکرد دقیق در کاربردهای علمی، صنعتی و پیشرفته، نتایج بهتری به همراه دارد. افزون بر دقت فوق‌العاده در تنظیم، مولتی ترن‌ها دارای ثبات بالاتری در برابر دما و لرزش نیز هستند. همچنین به‌دلیل طراحی مکانیکی خاص، طول عمر زیادی داشته و در برابر فرسایش مکانیکی مقاوم‌اند.

ویژگی بارز دیگر، امکان تنظیم مجدد بدون نوسانات مقاومتی است که برای کالیبراسیون‌های پی‌درپی اهمیت زیادی دارد. در کنار همه این‌ها، ابعاد کوچک مولتی ترن اجازه می‌دهد در بردهای فشرده نیز استفاده شود.

تفاوت‌های بین مولتی ترن و پتانسیومتر کلاسیک

در نگاه اول ممکن است مولتی ترن تفاوت زیادی با پتانسیومتر نداشته باشد، اما در عمل این تفاوت‌ها بسیار تعیین‌کننده‌اند. تفاوت اصلی در تعداد دورهایی است که امکان چرخش و تنظیم مقاومت وجود دارد. در حالی که پتانسیومترهای یک دور معمولاً برای تنظیمات سریع و غیر دقیق استفاده می‌شوند، مولتی ترن‌ها به‌دلیل چند دور بودن، برای تنظیمات حساس و مرحله‌ای بهتر عمل می‌کنند.

مولتی ترن همچنین از ساختار داخلی متفاوتی برخوردار است که مقاومت بیشتری در برابر نویزهای محیطی و تغییرات ناگهانی دارد. قیمت این قطعه نیز نسبت به پتانسیومتر معمولی بالاتر است، اما دقت، دوام و کیفیت بالاتری ارائه می‌دهد.

انواع مولتی ترن موجود در بازار

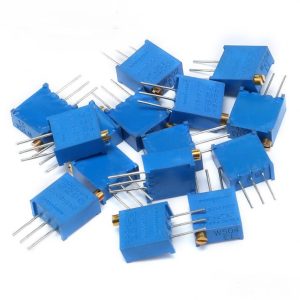

این قطعات در اشکال و فرم‌های متنوعی ارائه می‌شوند: مولتی ترن ایستاده که از بالا قابل دسترسی است و در بردهایی نصب می‌شود که فضای عمودی مناسب دارند، مولتی ترن خوابیده که برای مدارهایی که محدودیت ارتفاع دارند مناسب است و نوع SMD که برای بردهای فشرده کاربرد دارد. همچنین مدل‌های صنعتی با بدنه فلزی برای پروژه‌هایی که شرایط محیطی سخت دارند طراحی شده‌اند.

مشخصات فنی مهم در انتخاب مولتی ترن

در جدول زیر، برخی از مهم‌ترین ویژگی‌های فنی مولتی ترن‌ها و معیارهایی که باید در خرید آن‌ها مد نظر قرار گیرد را مشاهده می‌کنید:

خرید مولتی ترن با بهترین قیمت

تهیه مولتی ترن مناسب، به شناخت نیاز مدار بستگی دارد. اگر پروژه‌ای دقیق مانند کنترل منابع تغذیه یا طراحی تجهیزات تست در دست دارید، بهتر است از مدل‌های ده دور با دقت بالا استفاده کنید. اگر هدف پروژه آموزشی یا بردهای آزمایشگاهی باشد، استفاده از مدل‌های اقتصادی‌تر می‌تواند مقرون‌به‌صرفه‌تر باشد. همچنین توجه به نوع نصب (ایستاده یا خوابیده) و سطح فضای موجود روی PCB، برای انتخاب صحیح ضروری است.

قیمت مولتی ترن چقدر است و چه عواملی آن را تعیین می‌کند؟

قیمت مولتی ترن به چند عامل اصلی بستگی دارد: نوع برند سازنده، مقدار مقاومت، تعداد دور، دقت، کیفیت ساخت، نوع نصب و خرید عمده یا تکی. قیمت‌ها معمولا از چند هزار تومان برای مدل‌های ساده آغاز شده و در مدل‌های دقیق‌تر صنعتی، به چند ده هزار تومان نیز می‌رسد.

مولتی ترن در تهران و شهرستان‌ها

توانایی دسترسی به مولتی ترن در بازار تهران نسبتاً خوب است. علاوه‌ بر فروشگاه‌های فیزیکی در لاله‌زار، جمهوری و بازار تخصصی قطعات، فروشگاه‌های اینترنتی نیز امکان سفارش راحت و ارسال به شهرستان‌ها را فراهم کرده‌اند. انتخاب دقیق مدل و امکان دریافت مشاوره پیش از خرید، به کاربر کمک می‌کند که انتخاب مطمئن‌تری داشته باشد.

سوالات متداول

1. مولتی ترن چند پایه دارد؟
   اغلب دارای سه پایه است که دو پایه برای دو سر مقاومت و یکی برای خروجی مقاومتی متغیر در نظر گرفته شده است.
2. بهترین مقدار مقاومت مولتی ترن برای مدار من چیست؟
   رایج‌ترین مقدار 10K است. با این حال بسته به نیاز مدار، می‌توان از مدل‌های 1K یا 100K هم استفاده کرد.
3. چطور متوجه شویم مولتی ترن خراب شده است؟
   در صورت کار نکردن شفت، نوسان‌های ناگهانی در اندازه‌گیری یا عدم تغییر پیوسته مقاومت، احتمال خرابی وجود دارد.
4. آیا می‌توان پتانسیومتر معمولی را به‌جای مولتی ترن استفاده کرد؟
   در پروژه‌هایی که دقت بالا نیاز نیست، این کار ممکن است، اما برای کالیبراسیون حرفه‌ای توصیه نمی‌شود.

جمع‌بندی نهایی

مولتی ترن، پتانسیومتری دقیق و قابل اعتماد است که در مدارهایی با نیاز به تنظیمات حساس، جایگزینی قابل توجه برای پتانسیومترهای معمولی به شمار می‌رود. ویژگی‌هایی مانند چرخش چندمرحله‌ای، ثبات بالا، قابلیت نصب آسان در فضای محدود و عملکرد دقیق، باعث شده که نه‌تنها در پروژه‌های صنعتی که حتی در کاربردهای آموزشی نیز محبوب باشد.

برای انتخاب بهتر، در نظر گرفتن کاربرد نهایی، مقدار مقاومت مورد نیاز، نوع نصب و برند تولیدکننده اهمیت فراوان دارد. مشورت با متخصصین فروش یا پشتیبانی فنی نیز می‌تواند انتخاب شما را بهینه‌تر و مطمئن‌تر کند.
