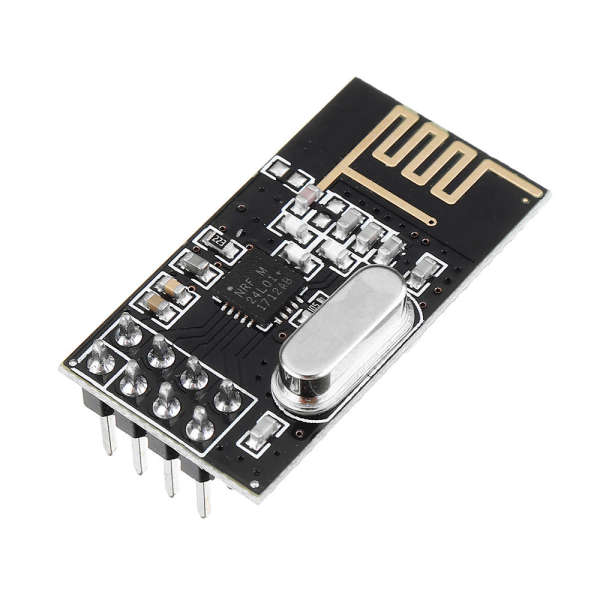

ماژول +NRF24L01 بدون آنتن – فرستنده و گیرنده

شناسه محصول: 701090

توضیحات محصول

ماژول +NRF24L01 بدون آنتن از جمله فرستنده گیرنده‌های دیتا با فرکانس کاری 2.4 گیگاهرتز می باشد.

(جهت سفارش خارجی این محصول در تعداد بالا و قیمت کمتر کلیک کنید)

گارانتی اصالت و سلامت فیزیکی کالا

قیمت کالا:

40,480 تومان

موجود


x

آخرین بروزرسانی قیمت: 7 فروردین 1403

ماژول +NRF24L01 بدون آنتن از جمله فرستنده گیرنده‌های دیتا رده بالا برای مصارف معمولی است. فرکانس کاری آن در رنج 2.4 گیگاهرتز با سرعت حداکثر 2 مگابایت بر ثانیه است. چیپ +NRF24L01 نمونه تصحیح شده با امکانات بیشتر و دیتا ریت بالاتر چیپ NRF2401 است که توسط شرکت NORDIC در اوایل سال 2008 معرفی شد. این ماژول یک transceiver به حساب می آید. به این معنی که هر دو فرآیند ارسال (send) و دریافت (receive) را انجام می‌دهد.

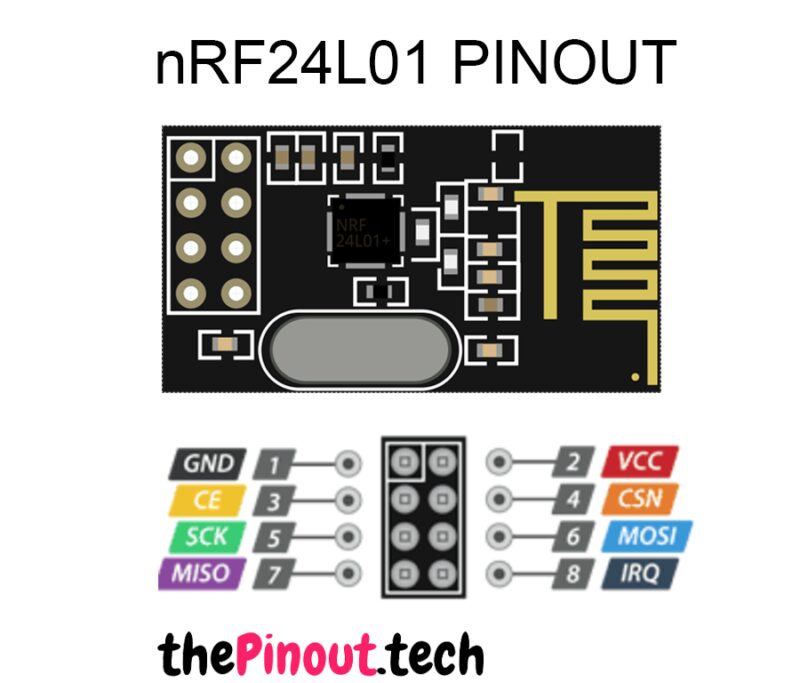

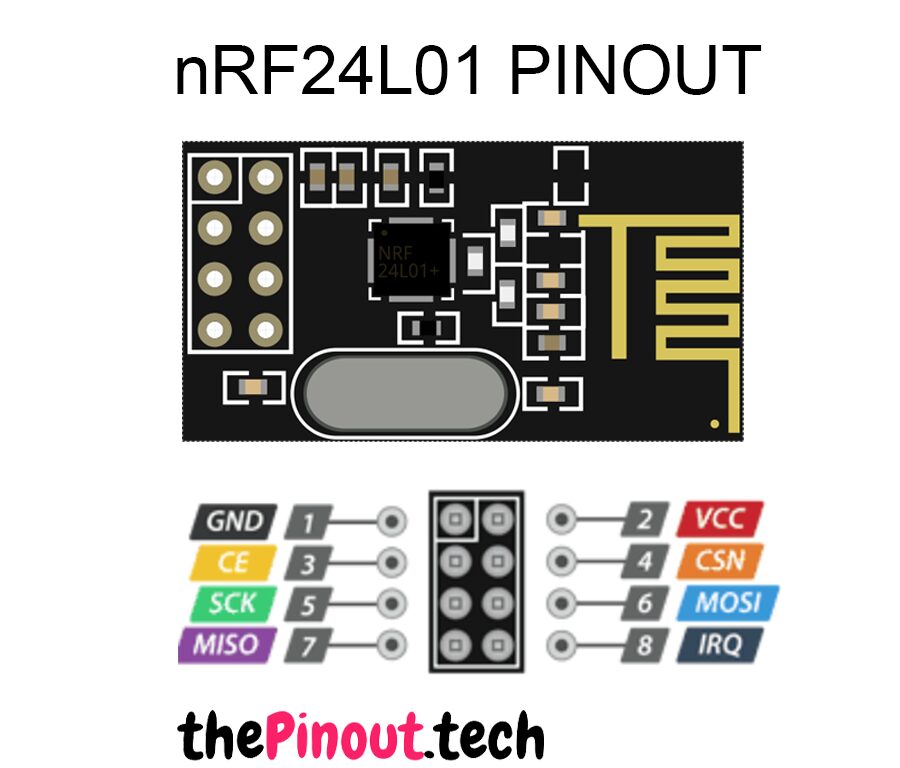

ماژول +NRF24L01 بدون آنتن بسیار ارزان با اندازه کوچک عرضه می‌شوند، ولتاژ کاری این ماژول از ۱٫۹ تا ۳٫۶ ولت است. پایه‌های MOSI, MISO و SCK پایه‌های SPI ماژول هستند که باید به پایه‌های مربوط به پروتکل SPI در آردوینو متصل شوند. پایه‌های CSN و CE برای تنظیم ماژول به حالت فعال و تعویض بین حالت فرمان و انتقال اطلاعات هستند. این دو پایه را می توان به هر پایه دیجیتال در آردوینو متصل کرد. ماژول گیرنده +nRF24L01 برای کار در باند فرکانس ISM در سطح جهانی 2.4 گیگاهرتز طراحی شده است.

مدولاسیون ارتباطی این ماژول به صورت GFSK است , همان مدولاسیونی که در تکنولوژی BLUETOOTH استفاده شده و به صورت انحصاری در دست چند شرکت بزرگ مثل BLUETOOTH و NORDIC SEMICONDUCTOR و TEXAS INSTRUMENT و چند شرکت دیگر قرار دارد.

فرکانس ارتباطی ماژول +NRF24L01 بدون آنتن  2.4GHz است که این خاصیت آن ویژگی های زیادی را برای ما به ارمغان می آورد! از جمله کوچک شدن سایز آنتن که حتی میتوان از خود PCB به صورت یک آنتن استفاده کرد، مورد دیگر هم این است که به دلیل فرکانس بالا بسیار راحت تر از دیوار یا اجسام دیگر عبور می کند و باعث می شود که ماژول برد بیشتری داشته باشد، می توانید فرکانس RFM12 یا HMTR را با این چیپ مقایسه کنید! می بینید که فرکانس این سری از ماژول ها حداقل چند برابر آن ها است.

ویژگی های ماژول +NRF24L01 بدون آنتن :

  • حداکثر دیتا ریت تا 2 مگا بیت بر ثانیه در فضای باز
  • جریان مصرفی بسیار پایین (12 میلی آمپر)
  • اندازه ابعاد: 29x15mm
  • دارای رگولاتور داخلی و بی نیاز از تأمین ولتاژ های مختلف
  • محدوده ولتاژ تغذیه چیپ از 1.9 تا 3.6 ولت
  • مجهز به تکنولوژِی پیشرفته SHOCKBURST
  • قابلیت اتصال چند ماژول به هم از طریق بی سیم و ایجاد یک شبکه محلی
  • قابلیت تحمل ولتاژ 5 ولت بر روی پین های دیتا
  • سایز کوچک چیپ و نیاز به قطعات خارجی کم

کاربردهای ماژول +NRF24L01 :

  • قطعات کامپیوتری وایرلس مانند موس یا کی بورد یا قطعات دیگر
  • هدست های بیسیم مانند VOIP HEADSET
  • دسته های بیسیم کنسول های بازی مانند PS3
  • ساعت های ورزشی یا سنسور ها
  • ریموت کنترل برای مصارف الکترونیکی
  • اتوماسیون خانگی(خانه هوشمند) که فرضا تمامی ارتباطات الکتریکی فرضا برای روشنایی به صورت بیسیم می باشد
  • در شبکه هایی که نیاز به یک ارتباط وایرلس بسیار کم مصرف است
  • سیستم های مسیر یاب مانند GPS
  •  اسباب بازی ها
  • و در بسیاری از پروژه های متنوع صنعتی و غیرصنعتی که نیاز به یک ارتباط بی سیم مطمئن می باشد.
وزن 2.5 گرم

دانلود دیتاشیت
