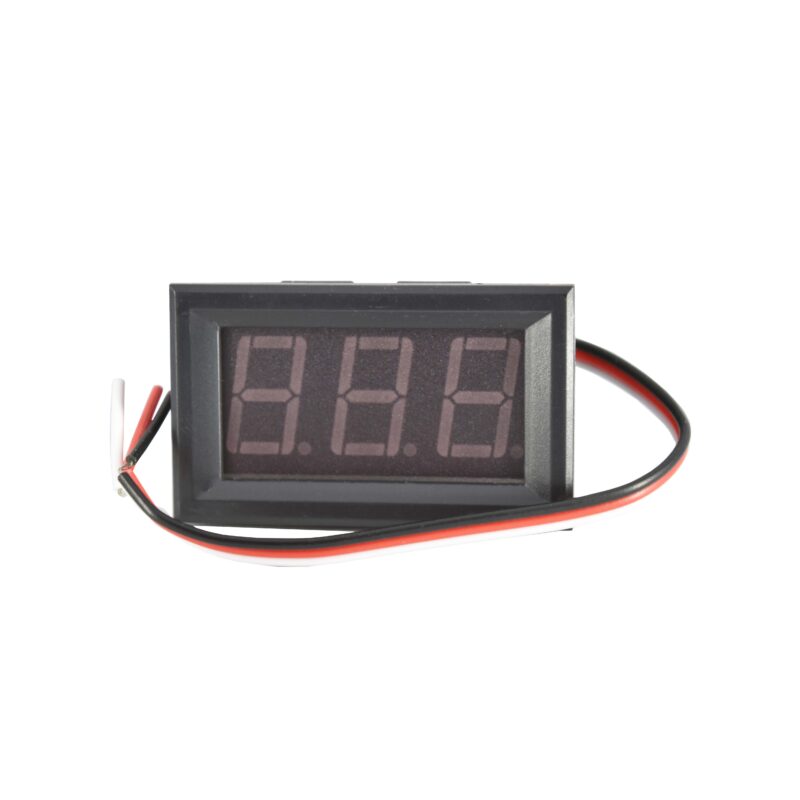

ماژول ولت متر دیجیتال روپانلی رنگ آبی 0 تا 30 ولت DC سه سیمه

ماژول ولت متر دیجیتال روپانلی رنگ آبی 0 تا 30 ولت DC سه سیمه برای اندازه گیری و نمایش ولتاژ DC مورد استفاده قرار می‌گیرد. این ولتمتر 0.36 اینچی، دارای ولتاژ با دامنه 0-30 ولت DC و نمایشگر سون سگمنت آبی رنگ با سایز 0.36 اینچ می باشد.

به طور مستقیم و بدون تنظیم ولتاژ با ولتاژهای 5، 9، 12 و 24 ولت و دیگر مدارات کار می‌کند. این ولت‌متر مجهز به سه سیم است که در ماشین، باتری ماشین و موتور به راحتی استفاده می شود همچنین در زمان اتصال معکوس نمی‌سوزد.

توجه داشته باشید که حداکثر ولتاژ ورودی دو سیم نباید از 30 ولت فراتر رود، در غیر این صورت خطر سوختن آن وجود دارد.

کاربردها :

• موتور
• ماشین
• رباتیک
• تابلو برق

مشخصات فنی ماژول  :

• ولتاژ: 0-30 ولت DC
• تغذیه ماژول: 4.7-30 ولت DC
• مقاومت ورودی: بیش از 100 کیلو اهم
• جریان کاری: کمتر از 18 میلی آمپر
• رنگ نمایشگر ماژول : آبی
• اندازه: 23x15x10 میلی متر
• دمای کاری: 10- تا 65+ سانتی گراد

 به دو طریق می‌توان این ماژول ولت متر ها را راه‌اندازی کرد:
1.سیم قرمز و زرد را به هم وصل کرده و به سر مثبت نقطه بار و سیم مشکی را به سر منفی آن متصل می‌کنیم
بدین صورت قادریم ولتاژ های بالاتر از 3.3 را اندازه‌گیری کنیم.
2. حال اگر قرمز ماژول  را جدا به یک منبع تغذیه مستقل وصل کنیم، از طریق سیم زرد قادریم ولتاژهای بالای 0 ولت را اندازه گیری کنیم.
در این حالت سیم مشکی به زمین منبع تغذیه وزمین بار مورد نظر بایستی متصل باشد.
