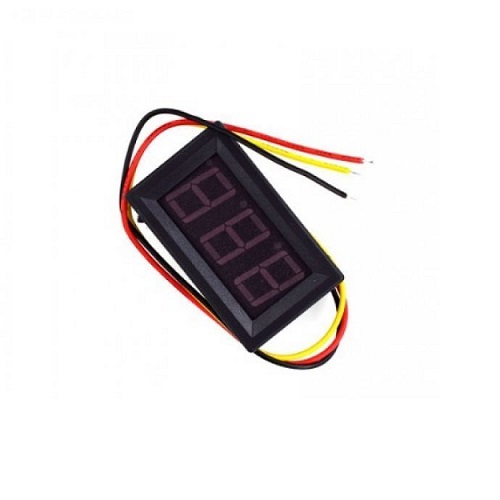

ماژول ولت متر دیجیتال رنگ قرمز 0 تا 100 ولت DC سه سیمه 0.36 اینچ

ماژول ولت متر دیجیتال رنگ قرمز 0 تا 100 ولت DC سه سیمه 0.36 اینچ بطور مستقیم برای اندازه گیری و نمایش ولتاژ DC مورد استفاده قرار می‌گیرد. با کمی خلاقیت می توان از این ماژول در خیلی از دستگاه دیگر استفاده نمود.

در اصل این ماژول یک مبدل آنالگ به دیجیتال است که به سطح ولتاژ حساس می باشد. این ولت متر  0.36 اینچی، دارای ولتاژ با دامنه 0-30 ولت DC و نمایشگر سون سگمنت  می باشد. به طور مستقیم و بدون تنظیم ولتاژ با ولتاژهای 5، 9، 12 و 24 ولت و دیگر مدارات کار می‌کند.

این ماژول دارای سه سیم است که با حجم کوچک و جریان مصرفی پایین. در ماشین، باتری ماشین و موتور و خیلی از تجهیزات دیگربه راحتی قابل استفاده می باشد.

همچنین در زمان اتصال معکوس یعنی اینکه اگر جای مثبت و منفی عوض شود نمی‌سوزد.  توجه داشته باشید که حداکثر ولتاژ ورودی دو سیم نباید از 30 ولت فراتر رود، در غیر این صورت خطر سوختن آن وجود دارد.

 کاربردهای ماژول ولت متر دیجیتال :

• منبع تغذیه
• موتور
• ماشین
• رباتیک
• تابلو برق

 به دو طریق می‌توان این ماژول ولت متر را راه‌اندازی کرد:
1.سیم قرمز و زرد را به هم وصل کرده و به سر مثبت نقطه بار و سیم مشکی را به سر منفی آن متصل می‌کنیم بدین صورت قادریم ولتاژ های بالاتر از 3.3 را اندازه‌گیری کنیم.
2. حال اگر قرمز را جدا به یک منبع تغذیه مستقل وصل کنیم، از طریق سیم زرد قادریم ولتاژهای بالای 0 ولت را اندازه گیری کنیم. در این حالت سیم مشکی به زمین منبع تغذیه وزمین بار مورد نظر بایستی متصل باشد.
