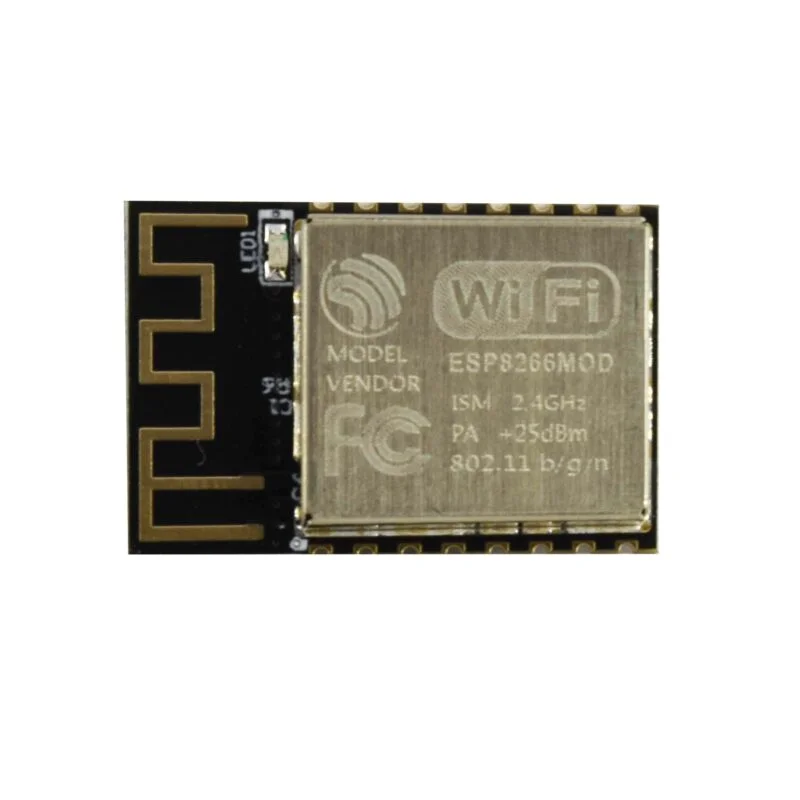

ماژول وای فای ESP8266-12S

ماژول وای فای ESP8266-12S دارای پردازنده هسته ای ESP8266 در اندازه های کوچکتر است که ماژول Tensilica L106 را در خود جای داده است. RTOS، Wi-Fi MAC/BB/RF/PA/LNA یکپارچه، آنتن های روی برد.
ماژول ESP8266-12S از توافق استاندارد IEEE802.11 b/g/n، پشته کامل پروتکل TCP/IP پشتیبانی می کند. کاربران می توانند از اضافه کردن ماژول ها به یک دستگاه شبکه موجود استفاده کنند یا یک کنترلر شبکه جداگانه بسازند.

ESP8266-12S یک SOCهای بی سیم با یکپارچگی بالا است که برای طراحان پلتفرم موبایل با محدودیت فضا و قدرت طراحی شده است. توانایی بی‌نظیری برای تعبیه قابلیت‌های Wi-Fi در سیستم‌های دیگر، یا عملکرد به عنوان یک برنامه مستقل، با کمترین هزینه و حداقل فضای مورد نیاز را فراهم می‌کند.

مشخصات ماژول وای فای ESP8266-12S :

– 802.11b/g/n
– MCU 32 بیتی کم مصرف یکپارچه
– ADC 10 بیتی یکپارچه
– پشته پروتکل TCP/IP یکپارچه
– سوئیچ TR یکپارچه، balun، LNA، تقویت کننده قدرت و شبکه تطبیق
– PLL یکپارچه، رگولاتورها و واحدهای مدیریت توان
– پشتیبانی از تنوع آنتن
– Wi-Fi 2.4GHz، پشتیبانی از WPA/WPA2
– پشتیبانی از حالت های عملیات STA/AP/STA+AP

– A-MPDU & A-MSDU تجمع و فاصله نگهبانی 0.4 ثانیه
– توان خواب عمیق <10uA، جریان نشتی کم کردن برق < 5uA
– بیدار شدن و ارسال بسته ها در کمتر از 2 میلی ثانیه
– مصرف برق آماده به کار کمتر از 1.0mW (DTIM3)
– توان خروجی +20dBm در حالت 802.11b
– باس جانبی: کنترل از راه دور UART/HSPI/I2C/I2S/Ir GPIO/PWM

Specification des ESP8266-12S Wi-Fi-Moduls  :

• 802.11 b/g/n –
  Integrated low power 32-bit MCU –
  Integrated 10-bit ADC –
  Integrated TCP/IP protocol stack –
  Integrated TR switch, balun, LNA, power amplifier and matching network –
  Integrated PLL, regulators, and power management units –
  Supports antenna diversity –
  Wi-Fi 2.4 GHz, support WPA/WPA2 –
  Support STA/AP/STA+AP operation modes –

A-MPDU & A-MSDU aggregation and 0.4s guard interval –
Deep sleep power <10uA, Power down leakage current < 5uA –
Wake up and transmit packets Im ESP8266-12S Wi-Fi-Modul  in < 2ms –
Standby power consumption of < 1.0mW (DTIM3) –
+20dBm output power in 802.11b mode –
WiFi Protocles：802.11 b/g/n –
Peripheral Bus：UART/HSPI/I2C/I2S/Ir Remote Contorl –
