ماژول مبدل TTL به RS232

شناسه محصول: 701270

توضیحات محصول

ماژول مبدل TTL به RS232 برای ارتباط دستگاه‌هایی با سطح پایین TTL (مانند میکروکنترلرها) با دستگاه‌هایی با سطح بالاتر RS232 (مانند کامپیوترها) استفاده می‌شود.

گارانتی اصالت و سلامت فیزیکی کالا

قیمت کالا:

35,750 تومان

موجود


x

آخرین بروزرسانی قیمت: 1 فروردین 1403

ماژول مبدل TTL به RS232 برای ارتباط دستگاه‌هایی با سطح پایین TTL (مانند میکروکنترلرها) با دستگاه‌هایی با سطح بالاتر RS232 (مانند کامپیوترها) استفاده می‌شود.تأمین و واردات قطعات هایتک را به ما بسپارید.

ولتاژ راه اندازی ماژول 5V DC بوده و سیگنال های Rx و Tx با اینترفیس TTL قابل دسترسی هستند.قابل راه اندازی با تمام Baud Rate های استاندارد.

با استفاده از این ماژول میتوانید پورت سریال را برای دستگاه خود فراهم کنید.همچنین می توانید کنترلر های STC MCU, NXP MCU, Renesas MCU, STM32 MCU, N+-2EC MCU برنامه ریزی کنید.

 این تراشه برای انتقال داده‌های سریال از طریق دو سیم RS232 از مدولاسیون بر روی سطح بالا تا دو سیم TTL استفاده می‌کند. یکی از پرکاربردترین کانال‌های ارتباطی بین میکرو و کامپیتر، ارتباط سریال است.

البته ایجاد ارتباط بین میکرو و کامپیوتر به این سادگی‌ها نیست و نیازمند یک مبدل است. با استفاده از ماژول مبدل TTl به RS232 که از یک چیپ MAX3232 بهره می‌برد، این کار امکان پذیر است.

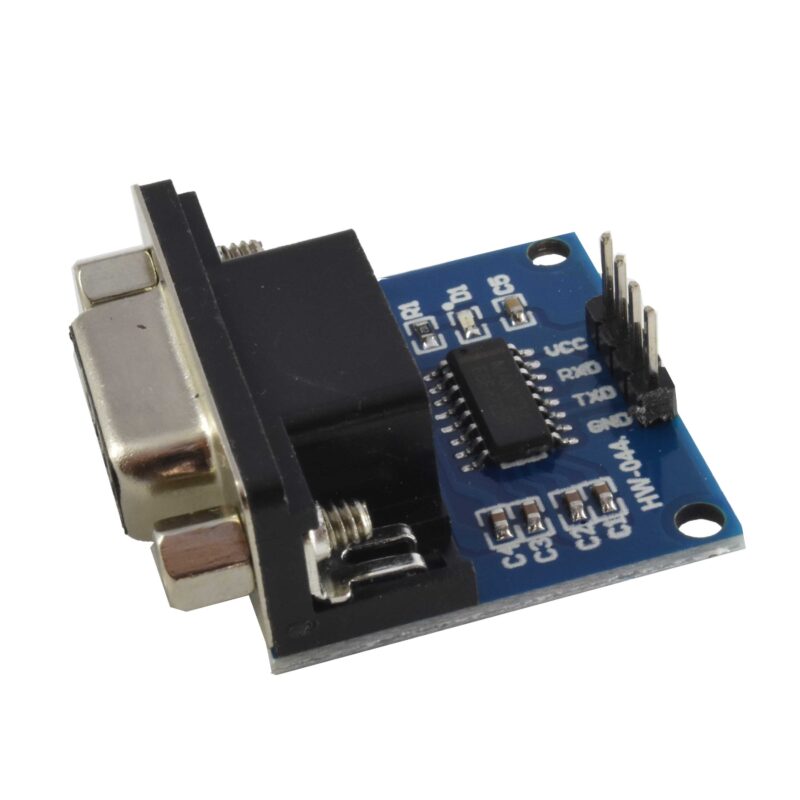

این ماژول بر اساس فرستنده و گیرنده MAX3232 RS232 ساخته شده است و هر دو با مدارهای 3.3 ولت و 5 ولت کار می‌کند. سوکت DB9 را مستقیماً به رایانه متصل کنید و سپس می توانید با استفاده از پورت سریال با میکروکنترلرها ارتباط برقرار کنید. پایه‌های این تراشه به شکل زیر است.

  • VCC: ولتاژ تغذیه ۳.۳ تا ۵ ولت
  • GND: زمین یا همان اتصال منفی
  • T1IN: ورودی داده سطح بالا (RS232)
  • R1OUT: خروجی داده سطح پایین (TTL)
  • T2OUT: خروجی داده سطح بالا (RS232)
  • R2IN: ورودی داده سطح پایین (TTL)

سیگنال RS232 خروجی نیز از پایه T2OUT و سیگنال TTL ورودی از پایه R2IN خوانده می‌شود. همچنین، باید توجه داشت که برای بهینه کردن عملکرد تراشه، با استفاده از خازن‌های مناسب، توانایی نویز گیری و تقویت سیگنال‌های ورودی و خروجی تراشه افزایش داده می‌شود.

ویژگی های مبدل RS232 to TTL

  • ولتاژ کاری 3.3 و 5 ولت
    اندازه 32 * 35 میلی متر
    سرعت انتقال 250 کیلوبایت بر ثانیه
    برقراری ارتباط با رابط USART در میکروکنترلر ها
    جریان مصرفی 6 میلی آمپر
  • چیپ کنترلی : MAX3232
  • ولتاژ کاری : 3.3 الی 5 ولت
  • جریان مصرفی : 6 میلی آمپر
  • پین های رابط : TXD, RXD, GND, VCC
  • سایز بورد : 33mm*32mm*16mm

وزن 11.59 گرم
