ماژول ترموستات دیجیتال XH-W1308 با رله، سنسور ضد آب و آلارم – 12V

ماژول ترموستات دیجیتال XH-W1308 یک ماژول کنترل دما بسیار کاربردی و دقیق است. به کمک این ماژول می توانید دمای محیط را به آسانی کنترل نمایید. بر روی این ماژول کلیدهایی جهت تنظیم حالت کاری و یک آلارم و یک رله جهت فعال سازی در دمای تنظیم شده توسط کاربر، قرار گرفته است.

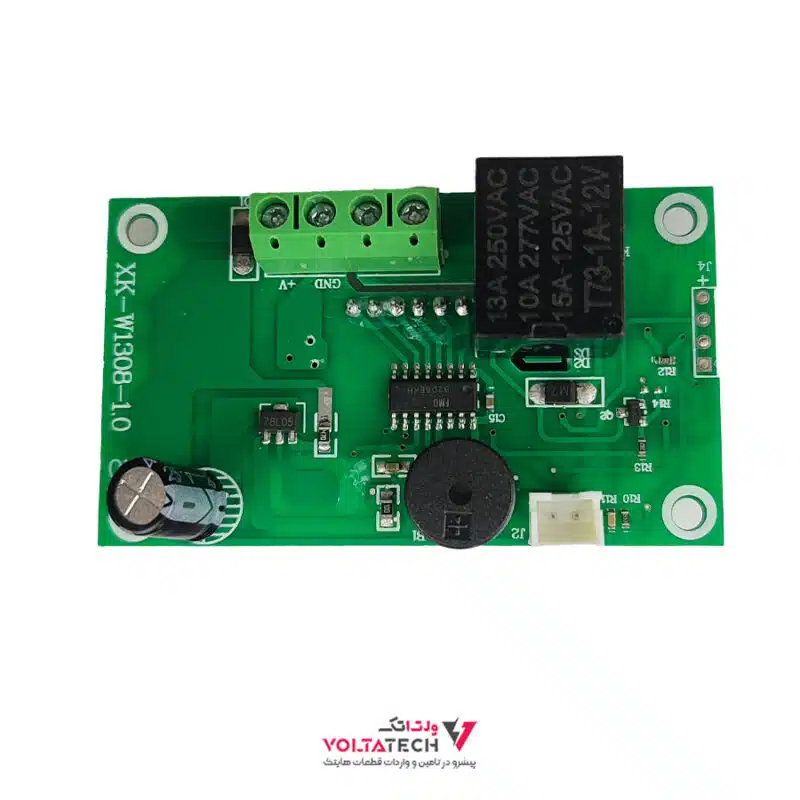

شیوه اتصال ماژول XH-W1308 اتصال این ماژول بسیار ساده است. پشت برد 4 عدد ترمینال پیچی قرار دارند. جلوی هر  کدام روی فیبر مدار چاپی نوشته شده است. اولین پایه V ولتاژ مثبت است. حتما از منبع تغذیه 12 ولتی استفاده شود. پایه دوم GND قطب منفی را اتصال می‌دهید. سپس دو ترمینال دیگر مربوط به رله است. با عمل کردن ترموستات و Close Loop شدن رله، این دو پایه اتصال کوتاه خواهند شد. بنابراین کافیست بین راه تغذیه مصرف کننده قرار دهید. یعنی اگر مصرف کننده یک هیتر است و دارای دو رشته سیم است. یکی از رشته‌ سیم‌ها را از وسط جدا کنید و به این دو پایه متصل کنید. به همین سادگی، در هر جایی از راه اندازی که با مشکل مواجه شدید، در قسمت نظرات مطرح کنید.

مشخصات ماژول ترموستات دیجیتال XH-W1308 با رله، سنسور ضد آب و آلارم :

دارای سنسور بیرونی ضدآب
رنج دمایی : 50- الی 120 درجه سانتی گراد
دقت: ± 0.1 درجه سانتی گراد
ولتاژ کاری : 12VDC
طول سیم : 50 سانتی متر

نحوه کار ماژول ترموستات دیجیتال XH-W1308 :

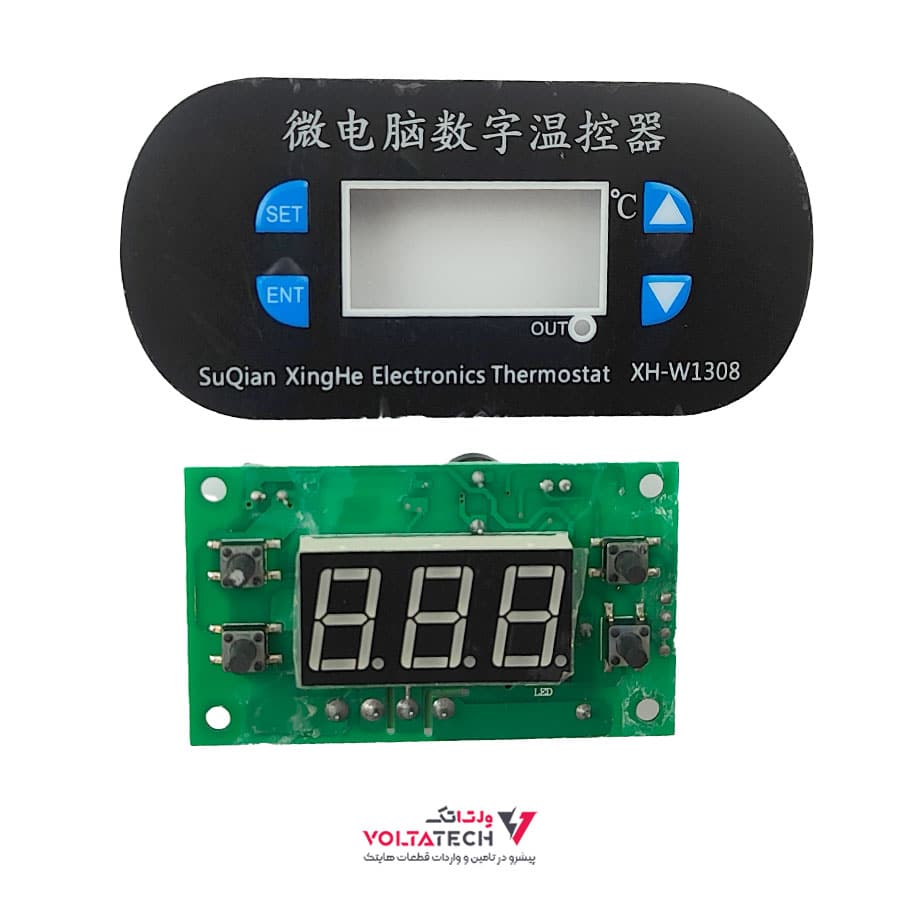

با فشار دادن کلید set نمایشگر به حالت چشمک زن رفته و با استفاده از کلیدهای add و dec می توانید دمای تحریک را تنظیم نمایید. سپس با زدن مجدد کلید set تنظیمات مورد نظر تثبیت می شود.
با فشار دادن set بر روی ماژول ترموستات دیجیتال XH-W1308 به مدت 3 ثانیه وارد منوی تنظیمات پارامترهای ماژول می شوید. با add و dec می توانید به تنظیمات مورد نظر بروید و با زدن set وارد تنظیمات پارامتر مورد نظر شوید.
P1 مد کاری C یا H (C برای کنترل خنک کننده و H برای کنترل هیتر)
P2 مقدار هیسترزیس
P3 حداکثر دما
P4 حداقل دما
P5 تاخیر فعال شدن رله
P6 آلارم دمای غیر مجاز
P7 قفل شدن تنظیمات
P8 بازگردانی تنظیمات کارخانه
با فشار دادن ENT به مدت 3 ثانیه نمایشگر خاموش می شود که برای کاربردهایی که نیاز به ذخیره انرژی باشد قابل استفاده می باشد.
