ترموستات هیتر GSN

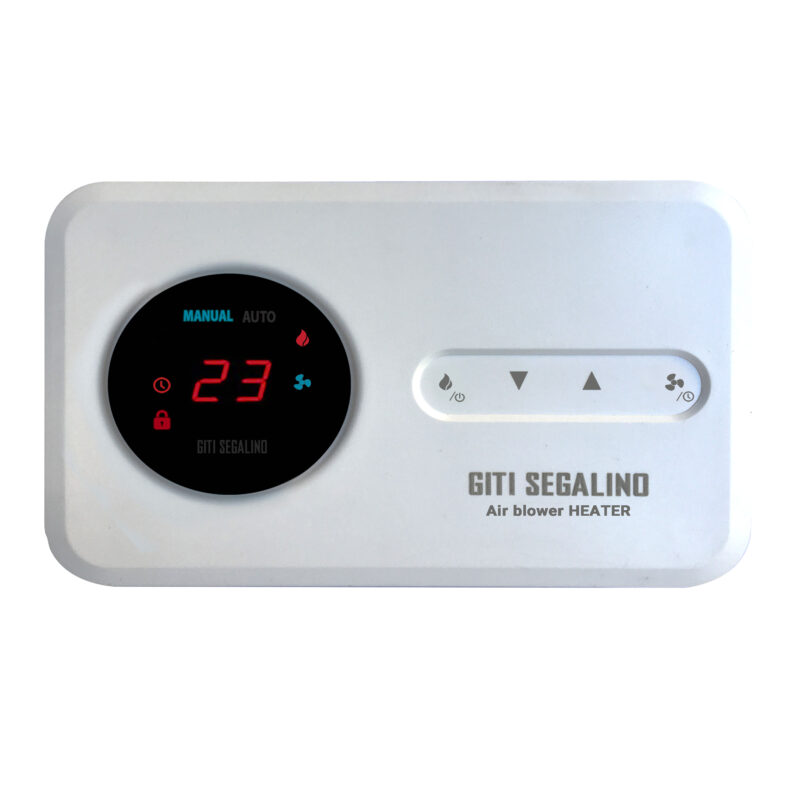

ترموستات هیتر GSN دارای پنل لمسی با قابلیت مولتی تاچ و تایمر تک زمانه و دوزمانه امکان کنترل مجزا فن هیتر به صورت دستی بازه کاری 5 تا 60 درجه سانتی گراد می باشد.

زمان آماده سازی 2 تا 3 روز کاری

اکشن های قابل تنظیم برای سناریو:

• شعله(هیتر) :کنترل هیتر
• فن : فعال کردن دور اول موتور
• دمای مطلوب :حفظ دمای محیط در محدوده دمای مطلوب
• وضعیت کنترل دستی :قرار دادن افزونه بر روی وضعیت کنترل دستی
• وضعیت کنترل هوشمند : قرار دادن افزونه بر روی وضعیت کنترل هوشمند
• تایمر دوزمانه :فعال نمودن تایمر دوزمانه
• تایمر تک زمانه:فعال نمودن تایمر تک زمانه
• وضعیت خاموش :خاموش کردن مصرف کننده

موارد کاربرد:

• هیتر های گازی
• کنترل هیتر به صورت بیسیم
• هیتر برقی
• کنترل هیتر از طریق پنل لمسی

• با توجه به روشن شدن خودکار افزونه ترموستات با تغییرات و نوسانات دما، حتما در زمان سرویس و تعمیرات، مصرف کننده را از افزونه جدا نمایید.
• به منظور باالبردن طول عمر افزونه ترموستات، از اتصال آن به مصرف کننده هایی با ظرفیت باالتر از مقادیر تعریف شده برای هر خروجی خودداری کنید.
• راه اندازی اولیه دستگاه را به متخصص برق بسپارید و از نصب آن توسط افراد غیر متخصص به دلیل خطر برق گرفتگی و خطرات احتمالی دیگر خودداری نمایید.
• این دستگاه صرفا برای استفاده در مصارف خانگی طراحی و تولید شده است، از استفاده دستگاه جهت مصارف صنعتی خودداری کنید.

اصول اولیه کار با افزونه ترموستات:

اتصال برق:

دستگاهی که در اختیار دارید دارای ورودی برق 220 ولت سوییچینگ ایزوله می باشد که افزونه ترموستات را در برابر نویز های شهری و محیطی محافظت می کند. به منظور اتصال برق و راه اندازی اولیه دستگاه، فاز شهر را به ورودی PH و نول را به ورودی N متصل کنید تا افزونه ترموستات هیتر روشن شود.

دمای مطلوب:

دمای مطلوب دمایی است کاربر تنظیم می کند، تا دمای محیط در آن محدوده حفظ و نگهداری شود، به عنوان مثال اگر دمای محیط برابر با 30 درجه باشد و دمای مطلوب توسط کاربر بر روی 25 درجه تنظیم شده باشد، افزونه، مصرف کننده را به گونه ای کنترل میکند تا دمای  محیط در محدوده ی 25 درجه حفظ و ثابت نگهداری شود.

تنظیم دمای مطلوب:

جهت تنظیم دمای مطلوب، ابتدا دکمه فن ) ( را لمس کنید تا وضعیت کنترل هوشمند (AUTO )فعال شود، حال با هر بار لمس دکمه افزایش ) ( دمای مطلوب یک واحد افزایش پیدا می کند و با هر بار لمس دکمه کاهش ) ( دمای مطلوب یک واحد کاهش  پیدا می کند.

نکته: امکان تنظیم دمای مطلوب، در بازه 5-60 درجه وجود دارد.

وضعیت های قابل انتخاب برای عملکرد شعله (هیتر):

کنترل دستی(MANUAL ) : درصورت قرار داشتن در وضعیت کنترل دستی، خروجی شعله(هیتر) بدون نمونه برداری و تحلیل دما، تنها با درخواست کاربر کنترل میشود.

کنترل هوشمند (AUTO ) : در روش کنترل هوشمند، افزونه به صورت پیوسته از دمای محیط نمونه برداری می کند، سپس دمای محیط را با دمای مطلوب تنظیم شده توسط کاربر مقایسه می کند و بر اساس تفاوت دمای محیط و دمای مطلوب، شعله(هیتر) را کنترل می کند.

نکته: در صورت رسیدن دمای محیط به دمای مطلوب، خروجی شعله(هیتر) افزونه غیر فعال می شوند و عالمت AUTO به نشانه قرارداشتن در وضعیت
آماده به کار، به حالت چشمک زن در می آید.

فعال کردن وضعیت کنترل هوشمند(AUTO ) : (جهت قراردادن افزونه در حالت مصرف بهینه، دکمه شعله ) ( را لمس کنید تا در یکی از دو ضعیت های AUTO و یا MANUAL قرار بگیرید.

وضعیت های قابل انتخاب برای عملکرد فن ترموستات هیتر GSN :

کنترل دستی(MANUAL ) : خروجی فن تنها به صورت MANUAL کنترل میشود و با روشن کردن آن توسط کاربر، تا زمانی که کاربر آن را خاموش کند روشن میماند.

سیم کشی افزونه جهت اتصال به مصرف کننده:

ابتدا برق اصلی را قطع کنید، سپس ترمینال های سبز چهار پین را از افزونه جدا نمایید، سیم برگشتی از شعله)هیتر( را به ترمینال HEATER و سیم برگشتی از دور فن را به ترمینال FAN وصل کنید، حال ولتاژ مورد نیاز مصرف کننده جهت کنترل آن را به ترمینال COM متصل کنید.

سپس سیم نول را به ورودی N و سیم فاز را به ورودیPH متصل کنید و دو ترمینال چهار پین را در محل خود بر روی افزونه قرار دهید، در انتها برق اصلی ساختمان را وصل کنید.

توجه: در صورت افشان بودن سیم های ورودی و خروجی، جهت جلوگیری از اتصالی بین ورودی و خروجی ها، دقت کنید تمام رشته سیم ها داخل ترمینال مربوط به خود قرار گرفته باشد و بعد پیچ ترمینال مربوطه را محکم کنید.

کنترل شعله/هیتر:

با لمس دکمه امکان کنترل شعله در حالت کنترل دستی)MANUAL )و کنترل هوشمند)AUTO )وجود دارد، درصورت قرار داشتن در وضعیت کنترل دستی، خروجی شعله بدون نمونه برداری و تحلیل دما، تنها با درخواست کاربر کنترل میشود و در روش کنترل هوشمند(AUTO ،)افزونه به صورت پیوسته از دمای محیط نمونه برداری می کند و بر اساس تفاوت دمای محیط و دمای مطلوب، شعله(هیتر) را کنترل می کند.

خاموش کردن شعله/هیتر: با لمس و نگهداشتن دکمه خروجی شعله خاموش میشود.

کنترل فن:

به منظور کنترل دور فن، دکمه فن  را لمس کنید، خروجی فن فقط به صورت MANUAL کنترل میشود و با روشن کردن آن توسط کاربر، تا زمانی که کاربر آن را خاموش کند(لمس مجدد دکمه) روشن میماند.

.تنظیمات پیشرفته:

قفل کودک:  قفل کودک به منظور جلوگیری از لمس ناخواسته ی دکمه های لمسی توسط کودکان و سایر افراد که آشنایی کافی به افزونه را ندارند طراحی شده است.
فعال کردن قفل کودک:  برای فعال سازی قفل کودک چهار دکمه افزونه را بصورت همزمان لمس کنید و به مدت 6 ثانیه نگهدارید، با روشن شدن نشانگر قفل کودک با نماد ، دکمه های لمسی پنل شیشه ای غیر فعال می شوند و در صورت لمس آنها عالمت قفل چشمک میزند.

غیر فعال کردن قفل کودک: به منظور غیر فعال نمودن قفل کودک مجددا چهار دکمه را به صورت همزمان لمس کنید و برای مدت 6 ثانیه نگهدارید تا نماد بر روی نمایشگر غیر فعال شود.

نکته: با فعال بودن قفل کودک ارتباط بیسیم با افزونه در دسترس است و امکان کنترل افزونه ترموستات توسط ریموت و اپلیکیشن وجود دارد.

تایمر ترموستات هیتر GSN :

.تایمر دوزمانه:

در وضعیت تایمر دو زمانه امکان تنظیم زمان دلخواه روشن ماندن و خاموش بودن و همینطور اجرا این دو زمان به صورت متناوب وجود دارد. به عنوان مثال می توان تعیین کرد در مدت زمان یک شب، مصرف کننده 30 دقیقه روشن باشد و سپس به مدت یک ساعت خاموش شود و این عمل به تناوب تکرار شود، تا در طول شب هوا معتدل بماند.

تنظیم مدت زمان روشن و خاموش ماندن تایمر دو زمانه: . به منظور فعال نمودن حالت تایمر، دکمه را لمس کرده و به مدت 4ثانیه نگهدارید، پس از ورود به محیط تایمر، ابتدا عبارت on و سپس عبارت of بر روی نمایشگر چشمک میزند، در این حالت افزونه ترموستات به منظور راه اندازی تایمر، در انتظار وارد نمودن مدت زمان روشن ماندن (on )و خاموش بودن (of )جهت کنترل مصرف کننده است.

به منظور تنظیم زمان روشن ماندن مصرف کننده عالمت افزایش  و به منظور تنظیم زمان خاموش بودن عالمت کاهش را لمس کنید، با هر بار لمس عالمت های افزایش یک واحد به زمان روشن ماندن و با هر بار لمس عالمت کاهش  یک واحد به زمان خاموش بودن تایمر اضافه می شود.

بر اساس جدول  زمان مورد نظر روشن و خاموش ماندن تایمر را تعریف نمایید. در مرحله بعد وضعیتی را که تمایل دارید مصرف کننده در آن وضعیت باشد )مانند دور فن کند( انتخاب کنید. از این پس وضعیت انتخاب شده با زمانبندی تعیین شده اجرا می شود.

به طورمثال اگر زمان روشن ماندن(on )را بر روی 1 و زمان خاموش بودن (of )را بر روی 2 تنظیم کنید، مصرف کننده برای مدت 10 دقیقه روشن می شود و بعد از گذشت این زمان به مدت20 دقیقه خاموش می شود، در تایمر دو زمانه، زمان روشن و خاموش بودن به طور متناوب تکرار می شود.

نکته1 :در صورتی که آخرین بار دکمه )زمان خاموش بودن( لمس شده باید، تایمر از وضعیت خاموشی شروع می شود و اگر آخرین بار دکمه )زمان روشن بودن( لمس شده باشد تایمر از وضعیت روشنی شروع می شود.

نکته2 :زمان روشن ماندن و خاموش بودن را می توان از 1 تا 9 واحد انتخاب کرد، هر واحد نشانگر10 دقیقه می باشد، بنابراین امکان انتخاب 90 دقیقه  جهت زمان روشن ماندن و امکان انتخاب90دقیقه جهت زمان خاموش بودن مصرف کننده وجود دارد.

تایمر تک زمانه ترموستات هیتر GSN :

به صورت معمول مدت زمان تنظیم شده برای تایمر روشن و خاموش به صورت متناوب تکرار می شود، به منظور انجام فرمان روشن ماندن و یا خاموش بودن برای یک مرتبه، از تایمر روشنی آخر و یا خاموشی آخر استفاده می کنیم.

تایمر روشنی آخر: برای اجرا تایمر روشنی آخر، ابتدا زمان روشن ماندن را بر روی صفر قرار دهید و زمان خاموش بودن را به دلخواه )بر روی مقدار مورد نظر تنظیم کنید، افزونه پس از سپری کردن مدت زمان خاموشی، مصرف کننده را روشن میکند.

تایمر خاموشی آخر: برای اجرا تایمر خاموشی آخر، ابتدا زمان خاموش بودن را بر روی صفر قرار دهید و زمان روشن ماندن را به دلخواه )بر روی مقدار مورد نظر تنظیم کنید، افزونه پس از سپری کردن مدت زمان روشن ماندن، مصرف کننده را خاموش میکند.

تعریف ریموت فیکس کد (FC )جهت کنترل از راه دور افزونه:

به منظور معرفی ریموت فیکس کد ، ابتدا وارد محیط لرن FC میشویم، برای این کار دکمه مکانیکی LEARN( تعبیه شده در باال سمت راست افزونه( یکبار فشرده تا سون سگمنت عبارت FC را به حالت چشمک زن نمایش دهد، حال یکی از کلید های 1 تا 4 ریموت را فشار دهید تا مجموعه چهار کلید اول ریموت (شامل دور کند، دور متوسط، دور تند و خاموشی مصرف کننده) برای افزونه تعریف شود.

پاک کردن حافظه ریموت: به منظور پاک نمودن حافظه، دکمه مکانیکی LEARN(تعبیه شده در باال سمت راست افزونه) را به مدت 10ثانیه فشرده و نگهدارید پس از پاک شدن موفقیت آمیز حافظه ریموت، نشانگر های افزونه شروع به چشمک زدن می کنند.

نکته1:در صورتیکه یک ریموت در حالت فیکس کد (FC )تعریف شده باشد، برای تعریف ریموت در حالت سناریو (SE )باید ابتدا حافظه را پاک نمود.

نکته2 :با پاک کردن حافظه ریموت کد فیکس، حافظه سناریوهای تعریف شده برای افزونه نیز پاک می شود.

(SE)کنترل از راه دور افزونه ترموستات هیتر GSN :

سناریو مجموعه ای از وظایف است که به صورت یکجا توسط کاربر و با فشردن یک دکمه از ریموت اجرا می شود، به عنوان نمونه یک سناریو با فشردن یک دکمه از ریموت می تواند به صورت همزمان، افزونه را روشن کند، دور تند را فعال نماید و دمای مطلوب را بر روی 24 درجه قرار دهد.

به منظور تعریف سناریو ابتدا وارد محیط SE میشویم، برای این کار دکمه لرن را دوبار فشاردهید تا سون سگمنت عبارت SE را به حالت چشمک زن نمایش دهد ، حال با توجه به جدول اکشن های قابل تنظیم برای سناریو، می توان یک و یا بیشتر از یک اکشن را در قالب سناریو برای یک دکمه از ریموت تعریف کنید و با فشردن آن دکمه، سناریو مورد نظر را که شامل مجموعه ای از اکشن ها می باشد اجرا نمایید.

نکته:در صورتیکه یک ریموت در حالت فیکس کد (FC )تعریف شده باشد، برای تعریف ریموت در حالت سناریو (SE )باید ابتدا حافظه را پاک نمود .

تعریف سناریو(SE )کنترل بیسیم افزونه، توسط ریموت کنترل و سرور مرکزی:

تعریف سناریو بیسیم کنترل از راه دور افزونه از دو روش 1 .کنترل از طریق ریموت و 2 .سرور مرکزی امکان پذیر است، که در ادامه با آن آشنا می شوید.

به منظور تعریف سناریو کنترل بیسیم، ابتدا، بر اساس جدول اکشن های قابل تنظیم برای سناریو، اکشنی که تمایل دارید با فشردن یک دکمه از ریموت، به صورت بیسیم بر روی افزونه اجرا شود انتخاب کنید.

به عنوان نمونه تایمر را بر روی مقدار دلخواه تنظیم کنید سپس وارد محیط تعریف سناریو شوید برای این کار دکمه مکانیکی(تعبیه شده در بالا سمت راست افزونه( را دو بار فشرده تا عبارت SE بر روی نمایشگر به صورت چشمک زن نمایش داده شود، حال یکی از کلید های ریموت )و یا اپلیکیشن خانه هوشمند(، به عنوان مثال کلید شماره 1 را فشار دهید، پس از دریافت صحیح سیگنال ریموت و ذخیره سازی موفقیت آمیز سناریو، عالمت [ ] چند بار سریع بر روی نمایشگر چشمک میزند. از این پس با فشردن کلید شماره 1ریموت) ویا اپلیکیشن خانه هوشمند(، سناریو تنظیم شده )توسط کاربر( اجرا می شود.

نکته: با اجرا سناریو نیازی به فعال نمودن دور کند و تنظیم دما بر روی مقدار خاص به صورت جداگانه نیست و این اتفاقات و اکشن ها در قالبِ، زدن
یک دکمه ی سناریو که پیش از این تعریف شده است، اتفاق می افتد. این مزیت این امکان را میدهد، تا در صورتی که افزونه در دسترس نباشد و سناریو قابلیت جدیدی است که در این نسخه از افزونه کلید هوشمند ترموستات گیتی سگالی نو ارائه شده است.

جزئیات و دمای محیط از روی نمایشگر مشاهده نشود، بتوان با فشردن دکمه ی سناریو، دمای مطلوب و سایر اکشن ها را بر روی مقدار مورد نظر تنظیم کرد.

 پاک کردن حافظه سناریو ترموستات هیتر GSN:

به منظور پاک نمودن حافظه، دکمه مکانیکی LEARN را به مدت 10 ثانیه فشرده و نگهدارید پس از پاک شدن موفقیت آمیز حافظه سناریو، نشانگر های افزونه شروع به چشمک زدن می کنند.

نکته: با پاک کردن حافظه سناریو، حافظه ریموت های تعریف شده برای افزونه نیز پاک می شود.
