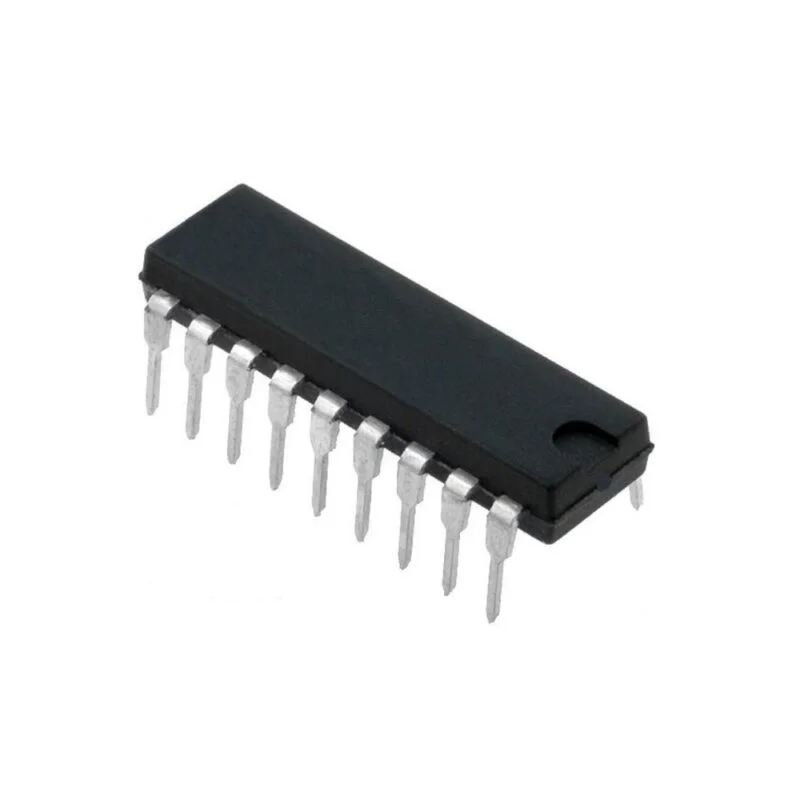

آی سی دیکودر PT2272-M4 اورجینال

آی سی دیکودر PT2272-M4 اورجینال و همچنین PT2262 از رایج ترین آی سی های دیکودر برای ارسال اطلاعات بوده و محصول شرکت PTC می باشند. ای سی PT2272 گیرنده انحصاری PT 2262 است.

• وزن :1.22

یعنی برای این آی سی گیرنده نمی توان از فرستنده دیگری استفاده کرد و همین طور عکس آن. این ای سی از تکنولوژی CMOS می باشد و محدوده ولتاژ کاری ان ها از ۳ تا ۱۵ ولت می باشد.
هر دو ای سی ۱۸ پایه هستند و می توانند تا حداکثر ۱۲ پایه و حداقل ۶ پایه برای ادرس داشته باشند. این آی سی دیکودر می توانند در سه حالت ۱:زمین ۲:مثبت ۳: NC قرار گیرند.
برای اینکه فرستنده و گیرنده کار بکنند باید ادرس فرستنده و گیرنده یکی باشد.

در آی سی دیکودر PT2272-M4 خروجی ها ۴ بیتی می باشد و تفاوت آن با نوع L4 در این است که درنوع M4 دیتای خروجی تا زمانی که بین فرستنده و گیرنده ارتباط برقرار است وجود دارد.

آی سی ، ابزاری الکترونیکی است که مانند یک واحد از اجزای ریز بسیار زیادی، به ویژه ترانزیستور، ساخته می‌شود. ریز تراشه داخل یک سوکت، در برد مدار چاپی، قرار می‌گیرد و به دیگر اجزا وصل می‌شود.
