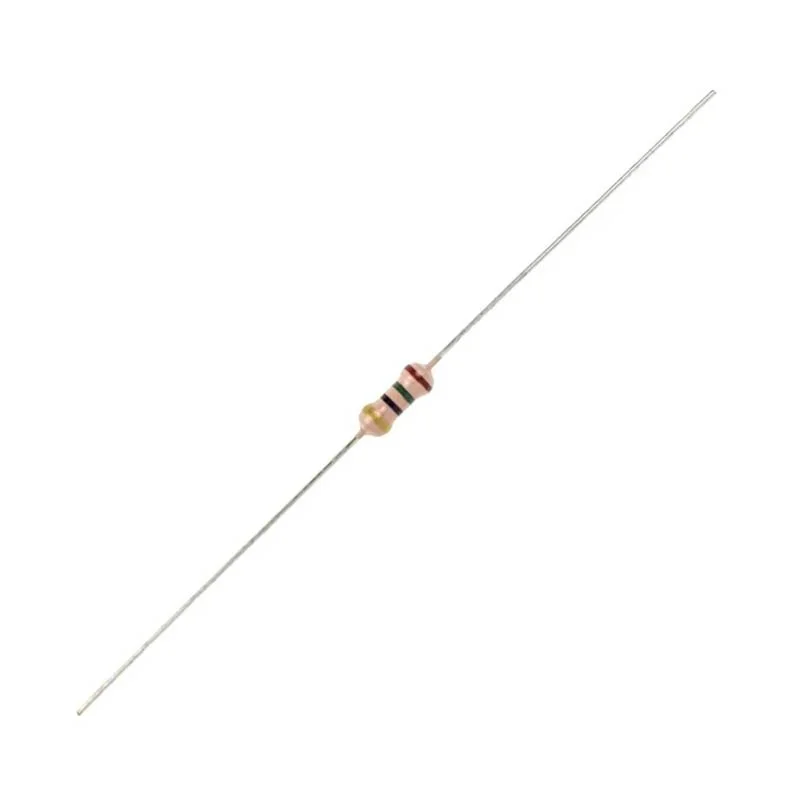

مقاومت 15 اهم 1/4 وات

مقاومت 15 اهم 1/4 وات :مقاومت یک عنصر الکتریکی دو پایه است که مطابق قانون اهم هنگامی که جریان الکتریکی از آن عبور کند بین پایه‌هایش اختلاف ولتاژ ایجاد میشود و بمنظور کم نمودن و تقسیم ولتاژ و جریان مورد استفاده قرار می گیرد . واحد مقاومت اُهم است . این سری از مقاومتها از جنس کربن ساخته می شود و مصرف بسیاری در الکترونیک دارد. رابطه بین ولتاژ ،جریان و مقدار مقاومت به صورت V=IR می باشد که در آن V ولتاژ دو سر مقاومت بر حسب ولت،R مقدار مقاومت بر حسب اهم و I جریان عبوری از مقاومت بر حسب آمپر می باشد.

مقاومت ۱۵ کیلو اهم ۱/۴ وات ۵ درصد از سری مقاومت های کربنی می باشد.  مقاومت یک قطعه الکترونیکی مصرف کننده (Load) است که برای کنترل میزان جریان در مدار به کار می رود .  در بسیاری از پروژه‌ها برای پیشگیری از آسیب به مدار نیاز به کنترل ولتاژ و کاهش جریان خواهیم داشت. مقاومت نقش مهمی در کنترل ولتاژ و جریان الکتریکی در مدار دارند. مقاومت تنوع بسیار زیادی در الکترونیک دارد . این دسته از مقاومت ها کربنی نام دارند . مقاومت های کربنی در انواع وات ها و دقت های مختلف تولید می شوند . متداول ترین نوع مقاومت های کربنی نوع ۱/۴ یا ۰.۲۵ وات با تلرانس یا خطای ۵% است که در کارهای آموزشی کاربرد بسیار دارد . مقاومت های کربنی با نوارهای رنگی روی بدنه کدگذاری می شوند . در به کارگیری مقاومت‌ها یکی از نکات اساسی که باید مورد توجه قرار گیرد وات مصرفی آنها در مدار می‌باشد تا کاربرد مطلوب را داشته باشد. مقاومت های ۱/۴(۰.۲۵) وات عمده‌ی کاربردها را پوشش می‌دهند.

شیوه کدخوانی مقاومت ها ۴ رنگ به صورت نمایش داده شده در تصویر است :

همان طور که می بینید رنگ اول و دوم متناظر با ارقامی هستند که بدون دستکاری نوشته می شوند . رنگ سوم توان ضریب ۱۰ است . رنگ چهارم نیز نشانگر میزان خطای موجود در اندازه مقاومت است . هر چه این عدد کوچکتر باشد مقاومت دقیق تر تولید شده است و به اندازه واقعی نزدیک تر است .

مثلاً اگر رنگ مقاومتی به صورت زیر باشد :

طلایی – قهوه ای – بنفش – زرد

۴۷ × ۱۰^۱ خطا : ۵درصد

یعنی یک مقاومت کربنی ۴۷ اهم با ۵ درصد خطا داریم ، که ۵ درصد خطا یعنی اندازه مقاومت بین ۰ تا ۵ درصد بالاتر یا پایین تر از عدد آن است .
