ماژول نمایشگر “LCD 2.2 درایور ILI9341 ارتباط SPI با سایز صفحه نمایشگر 2.2 اینچ و ولتاژ کاری 3.3 تا 5 ولت و دارای رزولوشن 240*320 می باشد.

با استفاده از این نمایشگرها قادر به اتصال نمایشگر با پروتکل SPI به تمامی پروژه های خود خواهید بود که تنها با اتصال 4 سیم امکان پذیر است. پورت های تاچ نیز بر روی این ماژول نمایشگر تعبیه شده است و می توانید به سادگی با اتصال تاچ اسکرین نمایشگر خود را لمسی کنید. این نمایشگر کیفیت تصویر بسیار خوبی دارد و از 65 هزار رنگ پشتیبانی می کند.

مشخصات

• سایز صفحه نمایشگر: 2.2 اینچ
  سایز PCB نمایشگر: 40.1×67.2 mm
  رزولوشن: 240*320
  درگاه ارتباطی: 4 سیمه SPI
  دمای کاری: -20 الی 60 درجه سانتی گراد
  ولتاژ کاری: 3.3 تا 5 ولت
  وزن : 22 گرم

Introduction

2.2-inch color screen, support 65K color display, display rich colors
320X240 resolution, clear display
Using the SPI serial bus, it only takes a few IOs to illuminate the display

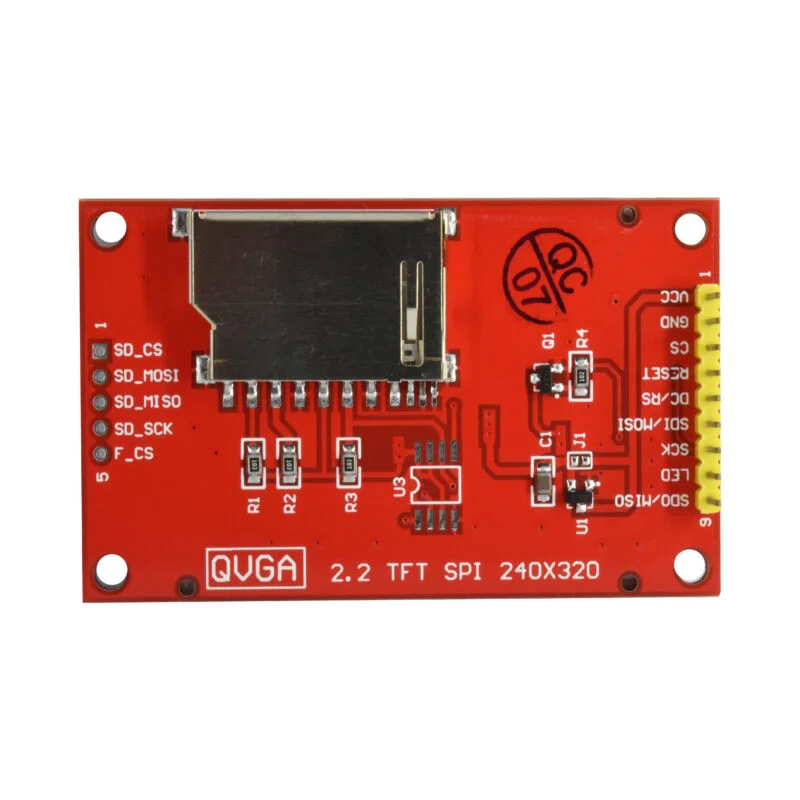

Easy to expand the experiment with SD card slot
Provide a rich sample program
Military-grade process standards, long-term stable work
Provide underlying driver technical support

Specification

Display Color: RGB 65K color
SKU: MSP2202
Screen Size: 2.2(inch)
Type: TFT
Driver IC: ILI9341
Resolution: 320*240 (Pixel)
Module Interface: 4-wire SPI interface
Active Area (AA area): 33.84×45.12(mm)
Module PCB Size: 40.10×67.20(mm)
Operating Temperature: -20℃~60℃
Storage Temperature: -30℃~70℃
VCC power voltage: 3.3V~5V
Logic IO port voltage: 3.3V(TTL)
Power Consumption: TBD
Rough Weight(Package containing): 22(g)
