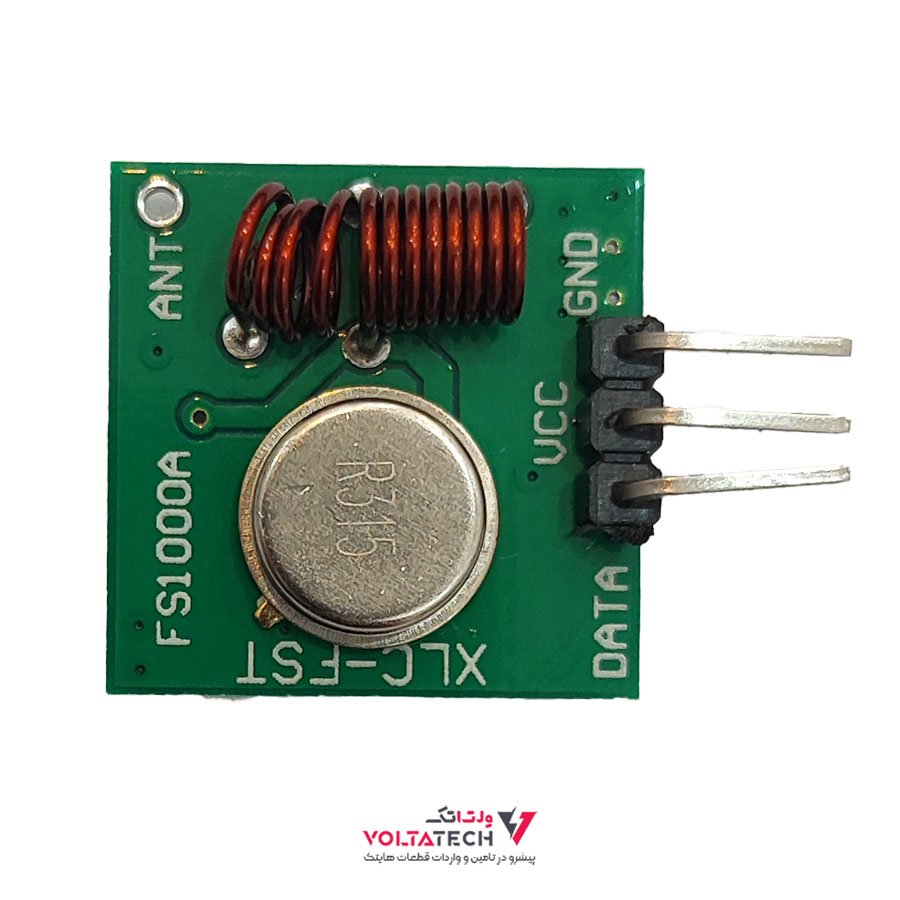

ماژول فرستنده ASK -315

کاربرد ماژول فرستنده ASK -315 در ریموت کنترلرها می باشد. این ماژول دارای فرکانس ۳۱۵ مگاهرتز است. شما به سادگی از طریق یک فرستنده ریموت و گیرنده ASK می توانید چندین رله را روشن و خاموش کنید. قیمت ارزان، فاصله 100 متر در فضای باز، سادگی کارکرد این ماژول ها باعث گشته تا بیشترین کاربرد را در مصارف روزمره داشته باشد.

• فرکانس ۳۱۵ مگاهرتز

ماژول فرستنده ASK -315

این ماژول ها در فرکانس های کاری 433 و 315 ساخته می شوند و نسبت به فرکانس ریموت خود باید فرکانس گیرنده نیز انتخاب شوند.

Ask مخفف Amplitude-Shift keying می باشد و به دلیل سادگی و مقرون به صرفه بودن یکی از پرکاربردترین مدولاسیون های دیجیتال است. در مدولاسیون ASK یا همان مدولاسیون دامنه ، سیگنال های صفر و یک با تغییر دامنه ی فرکانس حامل ارسال می شوند. گیرنده های رایج در دو فرکانس ASK 433mhz مگاهرتز و ASK 315mhz مگاهرتز موجود می باشند .

AGC

بنا به ساختار مدولاسیون ، همه ی گیرنده های ASK دارای AGC یا همان تنظیم ضریب تقویت خودکار می باشند، با تغییر فاصله ی گیرنده از فرستنده توان دریافتی و دامنه ی سیگنال دریافتی تغییر می کند و AGC با تغییر ضریب تقویت این تغییرات را جبران می کند.

زمانی که فرستنده ارسالی ندارد ، AGC ضریب تقویت را به بیشترین حد خود می رساند تا جایی که گیرنده سیگنال های ضعیف نویز را دریافت خواهد کرد و یک خروجی صفر و یک نویزی شکل خواهد داشت.ASK 315mhzASK 433mhz

با شروع ارسال از طرف فرستنده زمانی طول می کشد تا AGC ضریب تقویت مناسب را پیدا کند و سیگنال را شناسایی کند، این زمان به نوع ماژول و فاصله ی گیرنده و فرستنده بستگی دارد و در رنج میلی ثانیه است ، به همین علت اطلاعات ارسالی در ابتدا درست دریافت نخواهند شد تا اینکه ضریب تقویت در گیرنده تنظیم شود.

به همین دلیل در این مدولاسیون اطلاعات به طور تکراری ارسال می شوند تا از دریافت در گیرنده اطمینان حاصل شود. همین طورارسال سیگنال هایی با عرض پالس زیاد (مثلا چند ثانیه) با این مدولاسیون ممکن نیست.

به این دلیل که AGC برای عملکرد صحیح نیاز به ارسال های مکرر صفر و یک با یک نرخ مشخص دارد. در مخابرات رادویی برای غلبه بر این مشکل از کدینگ منچستر استفاده می شود .

در کدینگ منچستر سیگنال اعمال شده به ماژول های ASK مدام و پشت سر هم صفر و یک می شوند و آنچه که باعث تشخیص دیتای صفر از یک می شود تفاوت در عرض پالس می باشد.
