ماژول سنسور تشخیص باران MH-RD

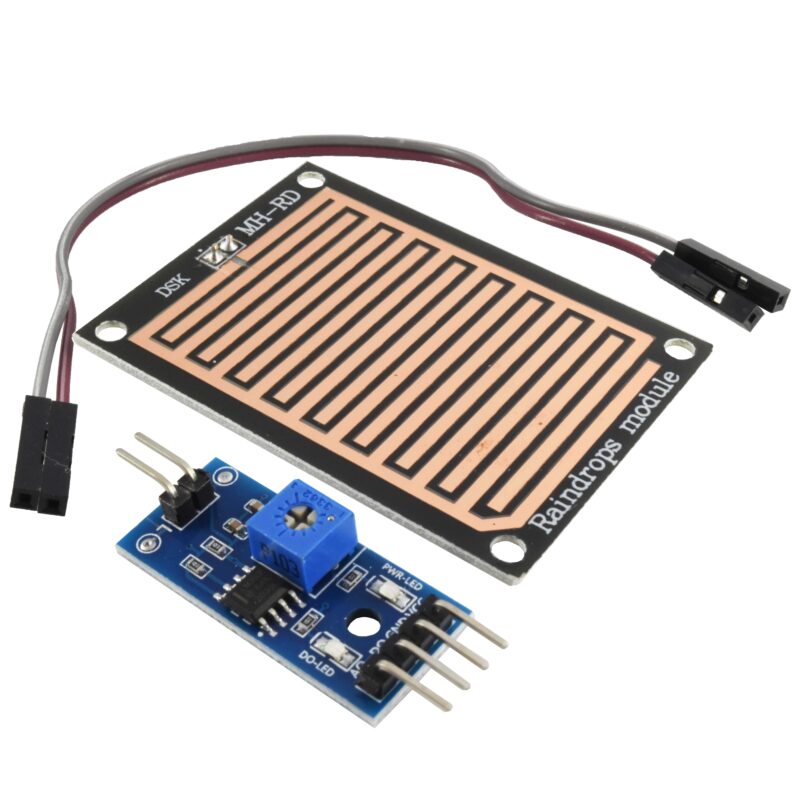

ماژول سنسور تشخیص باران MH-RD یک ابزار کاربردی و آسان برای تشخیص شدت باران است. این ماژول از دو برد باران و کنترلر و سیم های رابط این دو برد تشکیل شده است.

 با نصب این ماژول در فضای باز در صورت بارش باران و قرار گرفتن قطرات آب بر روی سنسور، خروجی آن فعال خواهد شد که از این خروجی می‌توان برای فرمان به رله و یا روشن کردن ال ای دی استفاده کرد. در این ماژول برای تشخیص میزان باران از یک مقایسه‌کننده آپ امپی استفاده شده و حساسیت آن به وسیله پتانسیومتر روی ماژول قابل تنظیم است. این ماژول دارای خروجی‌های آنالوگ و دیجیتال می‌باشد.

مشخصات فنی ماژول سنسور تشخیص باران MH-RD :

• تغذیه : 5 ولت
• خروجی دیجیتال با جریان‌دهی تا 100 میلی‌آمپر
• دارای پتانسیومتر جهت تنظیم آستانه عملکرد
• دارای خروجی آنالوگ جهت اتصال به میکروکنترلر و یا تجهیزات اندازه‌گیری آنالوگ
•   رله خروجی توانایی راه اندازی انواع موتور و آلارم DC یا AC تا جریان ۵ آمپر را دارا میباشد.



•   دارای دو LED وضعیت برای نشان دادن اتصال تغذیه و تشخیص بارش باران

کاربرد:

• سیستم‌های هوشمند آبیاری
• هوشمندسازی گلخانه‌ها
• اعلام و آشکارسازی نشت مایعات
•   هوشمند سازی خانه و باغ : نظارت بر تشخیص شرایط آب و هوا و اعمال سنسور بسته به شرایط
•   خودرو: اتوماتیک کردن برف پاک کن ها



 شما می توانید به سادگی این دو برد را از یکدیگر جدا نمایید. علاوه بر این شما می توانید با کمک پتانسیومتر روی برد کنترلر، حساسیت خروجی دیجیتال (D0) ماژول را تنظیم کنید.

پایه های  برد راه انداز ماژول سنسور تشخیص باران MH-RD:

• VCC
• GND
• AO
• DO

نحوه عملکرد ماژول سنسور تشخیص باران MH-RD

برای استفاده از این سنسور کافی است، آن را در فضای باز قرار دهید. خواهید دید، با قرار گرفتن قطرات آب بر روی سنسور ، بین الکترود های آن اتصالی  برقرار می شود در نتیجه ماژول به عنوان کلید عمل کرده و بعد بر حسب میزان بارندگی، شدت باران را اندازه گیری می کند.
