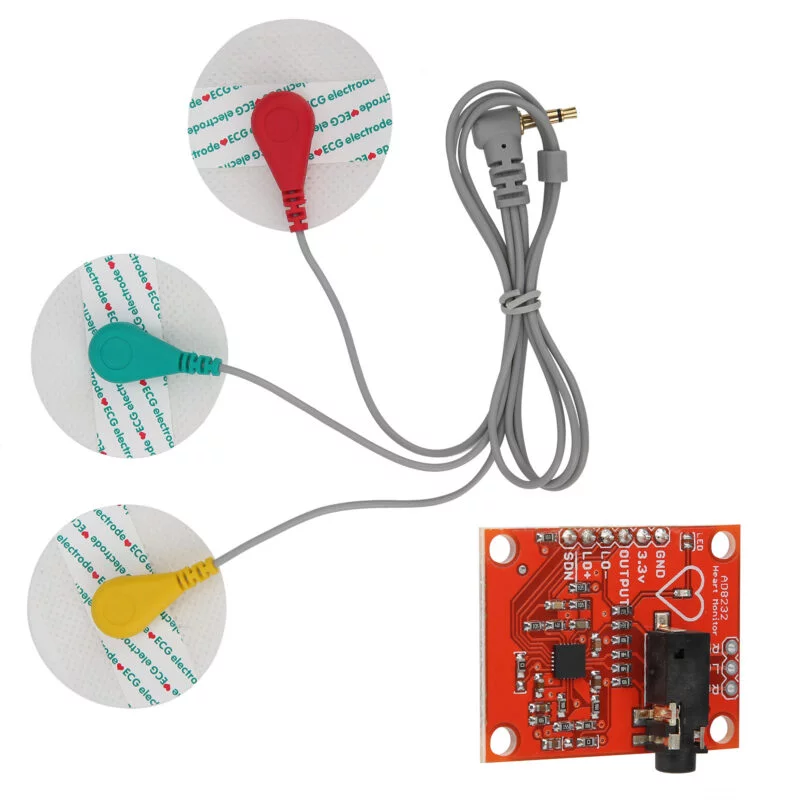

ماژول سنسور الکتروکاردیوگرافی ECG مدل AD8232 ضربان قلب با پراب

ماژول سنسور الکتروکاردیوگرافی ECG مدل AD8232 ضربان قلب با پراب یک ماژول کامل و کاربری که میتوان از آن در تمامی پروژه های پزشکی استفاده نمود.

AD8232 یک بلوک سیگنال یکپارچه برای ECG و دیگر برنامه‌های اندازه‌گیری می‌باشد. این سنسور برای تقویت و فیلتر سیگنال‌های کوچک در وجود شرایط نویز بکار می‌رود.این طراحی برای یک مبدل آنالوگ به دیجیتال با توان بسیار کم و یا یک میکروکنترلر برای بدست آوردن آسان سیگنال خروجی استفاده می‌شود. این فیلتر با تجهیزات تقویت کننده به سختی کوپله شده تا افزایش گین و فیلترینگ high-pass در سیگنال را فراهم سازد ،در نتیجه باعث صرفه جویی در فضا و هزینه می‌شود. کاربر می‌تواند فرکانس قطع همه فیلترها را با توجه به انواع عملیات انتخاب کند.

AD8232 در بسته‌های 4mm*4mm,20-Lead LFCSP موجود می‌باشد. عملکرد تجهیز مخصوص بازه 0-70 درجه سانتیگراد می‌باشد و در بازه -40 – 85 درجه سانتیگراد عملیاتی است. توسط کابل های ECG که با علامت های چپ LEFT , راست RIGHT بر روی آن مشخص است در دو طرف نواحی بدن قرار گرفته شده و کابل COM را میتوانید بر روی زانوی سمت راست و یا پهلوی سمت راست قرار دهید.

ویژگی های ماژول سنسور الکتروکاردیوگرافی مدل AD8232 ضربان قلب با پراب :

ولتاژ کاری 3.3 ولت که از طریق پایه ی VCC = 3.3V آردوینو قابل تامین است.

دارای خروجی آنالوگ Analog

ال ای دی داخلی بر روی برد

دارای جک 3.5 میلی متر  ECG

CMRR: 80dB (DC to 60Hz)

دارای فیلتر داخلی RFI

دارای خروجی Rail-to-rail

کاربرد ماژول سنسور الکتروکاردیوگرافی ECG :

مانیتور ضربان قلب در هر موقعیتی مانند فیتنس و تمرین ورزشی

استفاده از ECG پرتابل

مراقبت و پیشگیری درمانی در دسترس

مناسب برای ساخت بازی

دریافت سیگنال بیولوژیکی
