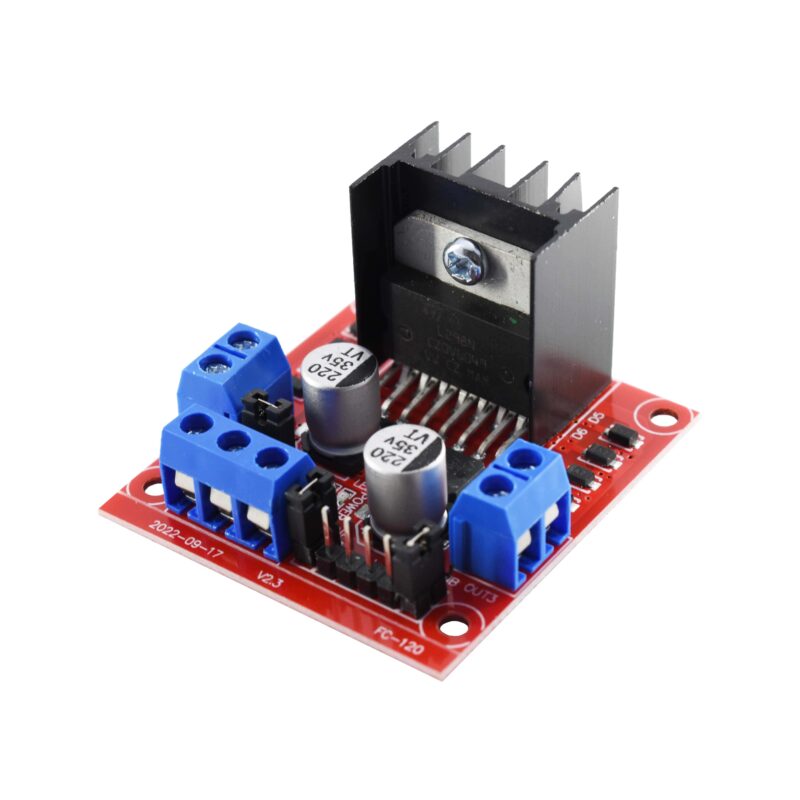

ماژول درایور موتور L298N

شناسه محصول: 701380

توضیحات محصول

ماژول درایور موتور L298N یک ماژول درایور موتور با قدرت بالا برای راندن موتورهای DC و Stepper است و در انواع مدارات قابل استفاده می باشد .

گارانتی اصالت و سلامت فیزیکی کالا

قیمت کالا:

قیمت اصلی 81,901 تومان بود.قیمت فعلی 68,000 تومان است.

موجود


x

آخرین بروزرسانی قیمت: 19 تیر 1403

ماژول درایور موتور L298N یک ماژول درایور موتور با قدرت بالا برای راندن موتورهای DC و Stepper است و در انواع مدارات قابل استفاده می باشد .

ولتاتک پیشرو در تامین و واردات قطعات هایتک

این ماژول از یک آی سی درایور موتور L298 و یک رگولاتور 5 ولت 78M05 تشکیل شده است. ماژول L298N می تواند تا 4 موتور DC یا 2 موتور DC را با کنترل جهت و سرعت کنترل کند.

توضیحات مربوط به پین ها در قسمت ویژگی های محصول قرار داده شده است.

مشخصات:

  • مدل درایور: L298N 2A
    تراشه درایور: Double H Bridge L298N
    ولتاژ منبع تغذیه موتور (حداکثر): 46 ولت
    جریان منبع تغذیه موتور (حداکثر): 2A
    ولتاژ منطقی: 5 ولت
    ولتاژ درایور: 5-35 ولت
    جریان درایور: 2A
    جریان منطقی: 0-36 میلی آمپر
    حداکثر توان (W): 25W
    حس جریان برای هر موتور
    هیت سینک برای عملکرد بهتر
    نشانگر LED روشن

ماژول L298N Motor Driver شامل یک آی سی درایور موتور L298، رگولاتور ولتاژ 78M05، مقاومت، خازن، برق LED، جامپر 5 ولت در یک مدار مجتمع می باشد.



Features & Specifications

  • Driver Model: L298N 2A
  • Driver Chip: Double H Bridge L298N
  • Motor Supply Voltage (Maximum): 46V
  • Motor Supply Current (Maximum): 2A
  • Logic Voltage: 5V
  • Driver Voltage: 5-35V
  • Driver Current:2A
  • Logical Current:0-36mA
  • Maximum Power (W): 25W
  • Current Sense for each motor
  • Heatsink for better performance
  • Power-On LED indicator
وزن

24.64 گرم

IN1 & IN2

Motor A input pins. Used to control the spinning direction of Motor A

IN3 & IN4

Motor B input pins. Used to control the spinning direction of Motor B

ENA

Enables PWM signal for Motor A

ENB

Enables PWM signal for Motor B

OUT1 & OUT2

Output pins of Motor A

OUT3 & OUT4

Output pins of Motor B

12V

12V input from DC power Source

5V

Supplies power for the switching logic circuitry inside L298N IC

GND

Ground pin
