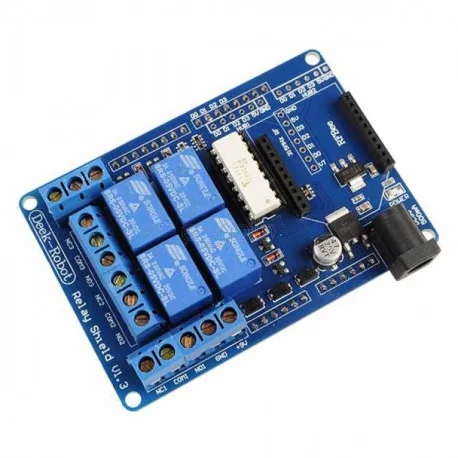

شیلد رله آردوینو 4 کانال – Relay Shield For Arduino

شناسه محصول: 701033

توضیحات محصول

شیلد رله آردوینو 4 کانال – Relay Shield For Arduino دارای 4 کانال 3 آمپر به همراه سوکت ماژول بی سیم XBee و قابل استفاده برای آردوینو UNO می باشد.

(جهت سفارش خارجی این محصول در تعداد بالا و قیمت کمتر کلیک کنید)

گارانتی اصالت و سلامت فیزیکی کالا

قیمت کالا:

297,275 تومان

موجود


x

آخرین بروزرسانی قیمت: 14 بهمن 1402

شیلد رله آردوینو 4 کانال – Relay Shield For Arduino دارای 4 کانال 3 آمپر به همراه سوکت ماژول بی سیم XBee می‌باشد. قابل استفاده برای آردوینو UNO و همچنین مجهز به سوکت منبع تغذیه مستقل و چیپ عایق نوری برای کنترل هوشمند و دستی و یا از راه دور مصرف کننده های مختلف می‌باشد. چیپ TLP521 برای ایزوله کردن مدار جهت نویز گیری و ترمینال های پیچی برای استفاده راحت تر از پایه های رله تعبیه شده است.

شیلد رله آردوینو 4 کانال چیست :

شیلد رله آردوینو 4 کانال از مهم ترین و پرکاربردترین ابزارها در پروژه های مختلف به شمار می روند. شیلدها، بردهای جانبی هستند که بر روی بردهای اصلی سوار می شوند. بدین ترتیب سیم کشی ها حذف شده و مدار فرمی مرتب به خود می گیرد. شیلد رله چهار کانال آردوینو با قابلیت وایرلس زیگبی، یک شیلد فوق العاده کاربردی است. این شیلد بر روی خود از 4 کانال مجزای رله بهره می برد. علاوه بر این، بر روی این شیلد محلی جهت نصب ماژول مخابرایت زیگبی تعبیه شده است.

شما با اتصال زیگبی، می توانید به کمک این فناوری، رله ها را کنترل کنید. این شیلد به سادگی بر روی برد آردوینو UNO قرار می گیرد. بدین ترتیب بدون نیاز به سیم کشی و یا اتصالات اضافه، ارتباط بین برد آردوینو و رله ها برقرار می گردد. از آنجاییکه از ایزولاتورهای نوری در طراحی این شیلد جهت ارتباط با رله ها استفاده شده، بنابراین شما می توانید با خیالی آسوده، از این شیلد در پروژه های مختلف استفاده نمایید.

مشخصات شیلد رله آردوینو 4 کانال – Relay Shield For Arduino :

  • کیفیت بالای ساخت
  • ولتاژ تغذیه : 7 تا 12 ولت
  • ماکزیمم ولتاژ رله : 240VAC و 60VDC
  • ماکزیمم جریان رله : 5A
  • ارتباط با ماژول XBee 315,433MHz
  • تولید رابط های NO/NC برای کنترل بار جریان بالا
  • شامل چهار نمایشگر دینامیک که نشان دهنده ی حالت خاموش و روشن هر رله است

کاربردهای شیلد رله Relay Shield For Arduino :

  • طراحی وپیاده سازی سیستم های کنترل وسایل برقی
  • طراحی و پیاده سازی مدارهای بی سیم کنترل وسایل برقی
  • کاهش سیم کشی مدارات و افزاش کارای و سرعت توسعه پروژه
وزن 44.5 گرم
نوع برد :

شیلد رله

ولتاژ تغذیه :

7 تا 12 ولت – جک آداپتوری

جریان مورد نیاز :

200 میلی آمپر

تعداد کانال :

4 کانال – 4عدد رله
