معرفی کوتاه
ماژول سیمکارتی CP401 ترکیبی از امکانات امنیتی و کنترلی است که با اتکا بر یک رله خروجی و چند ورودی دیجیتال، قابلیتهای اعلان هشدار، کنترل تجهیزات و نظارت از راه دور را در یک بستهٔ کوچک ارائه میدهد. طراحی شده برای نصب سریع در پروژههای خانگی، صنعتی سبک و سیستمهای اعلام حریق/امنیتی.
کاربردها و قابلیتهای کلیدی
۱. تلفنکنندهٔ هوشمند برای پنلهای اعلام حریق و امنیت
- قابل اتصال مستقیم به خروجیهای هشدار پنل (ورودی دیجیتال). پس از تحریک، CP401 به مدیران یا کاربران تعیینشده تماس میگیرد و پیامک هشدار ارسال میکند.
- امکان ضبط پیام صوتی اختصاصی برای هر ورودی؛ پیام هنگام تماس بهصورت خودکار پخش میشود (قابل تغییر از راه دور).
- پشتیبانی از انواع سنسورها: دود، گاز، حرارت، درب و هر ورودی دیجیتال استاندارد.
۲. اطلاعرسانی قطع/وصل برق (پیشنهاد UPS)
- با افزودن یک UPS کوچک — مانند شارژر لگزو بههمراه باتری لیتیومی 2000mAh — ماژول هنگام قطع یا وصل برق پیامک و تماس هشدار ارسال میکند.
- مناسب برای تابلو برقها، اتاق سرور کوچک، سردخانههای کوچک و تجهیزات حساس به قطع برق.
۳. کنترل از راه دور و اتوماسیون
- رله خروجی در حالتهای لحظهای و دائم قابل تنظیم است؛ مناسب برای قفل برقی، جک پارکینگ، پمپ، روشنایی یا آبیاری.
- فرمانپذیری از طریق پیامک و تماس بدون نیاز به اینترنت؛ ایدهآل برای مکانهایی با پوشش دیتا نامطمئن.
۴. مکالمهٔ دوطرفه (آپشن)
- امکان افزودن ماژول صوتی برای شنود و مکالمهٔ دوطرفه بهصورت اختیاری؛ مناسب برای مکانهایی که همیشه نیاز هست در دسترس باشید.
مزایا برای کاربر و نصاب
- همهکاره: یک دستگاه برای اعلان، کنترل و اتوماسیون.
- نصب آسان: ابعاد کوچک و اتصالات استاندارد برای نصب سریع در تابلو یا داخل جعبهٔ تجهیزات.
- قابل اعتماد: ارسال همزمان پیامک و تماس تضمین میکند که هشدار به مدیران برسد.
- قابلیت گسترش: قابل استفاده در سناریوهای ترکیبی با UPS، سنسورها و تجهیزات جانبی صوتی.
سناریوهای عملی پیشنهادی
- تلفنکنندهٔ اعلام حریق: اتصال به پنل اعلام حریق — پیامک و تماس خودکار + پخش پیام صوتی اختصاصی.
- اطلاعرسانی قطع برق: اتصال به UPS — اطلاعدهی فوری برای مدیران و تیم فنی.
- کنترل دسترسی: فرمان به قفل برقی در ورودیها از راه دور با پیامک یا تماس.
- اتوماسیون محلی: روشن/خاموش کردن پمپها، فنها یا نورها بر اساس نیاز پروژه.
گاهی اوقات در منزل یا محل کار حضور ندارید اما نیاز دارید که در صورتی که مراجعه کننده ای دارید، بتواند با شما در همان لحظه تماس برقرار کند. به عنوان مثال وقتی در منزل نیستید و یکی از اعضای خانواده یا یکی از اقوام به منزل مراجعه میکند با فشردن شستی زنگ منزلتان، با گوشی موبایل شما تماس برقرار می شود و می تواند با شما مکالمه تلفنی داشته باشد و در صورت نیاز می توانید از راه دور درب منزل را برای ایشان باز کنید.
یا به عنوان مثال دیگر، شما در فروشگاه یا محل کار حضور ندارید و مشتری یا ارباب رجوع به محل کار مراجعه می کند و نیاز دارد با شما تماس بگیرد. در این حالت تنها کافیست یک شستی را بفشارد تا با شما تماس تلفنی برقرار شود و بتوانید مکالمه تلفنی داشته باشید.
محصولی که این امکان بسیار کاربردی را برای شما فراهم میکند دستگاه تک رله سیمکارتی لگزو مدل CP401 با قابلیت مکالمه 2 طرفه است.
بنابراین:
در صورتی که در منزل یا محل کار خود حضور نداشته باشید، مراجعه کننده یا مشتری شما می تواند توسط ماژول دربازکن سیمکارتی لگزو، و تنها با فشردن یک شستی زنگ، با شما تماس تلفنی برقرار کند و مکالمه تلفنی داشته باشید. همچنین این امکان را دارید که از راه دور و از طریق موبایل بتوانید فرمان باز شدن درب را صادر کنید.
این ماژول امکان استفاده برای ۱۰۰ کاربر را فراهم می سازد. به طوری که برای دستگاه یک مدیر تعریف می شود و مدیر می تواند ۱۰۰ کاربر را به دستگاه معرفی کند. این محصول میتواند امکان مکالمه را برای ۴ کاربر فراهم کند. دستگاه دارای ۴ ورودی برای اتصال شستی زنگ است که از طریق اپلیکیشن می توان هر ورودی را به یک کاربر اختصاص داد.
کاربردهای تک رله سیمکارتی لگزو مدل CP401:
- این محصول از طریق اپلیکیشن و پیامک و تماس قابلیت فرمان دارد.
- فرمان به قفل برقی و جک پارکینگ و کرکره برقی
- فرمان جهت کنترل روشنایی
- سیستم آلارم تماس و پیامک با استفاده از اتصال سنسورهای دیجیتال به ورودی ها
- تلفن کننده سیمکارتی در سیستم های اعلان حریق و سیستم های حفاظتی
- کنترل ماینر و فارم
ویژگیهای محصول:
- دارای رله خروجی 2 آمپری (دسترسی به NO توسط سوکت و NC روی برد دستگاه)
- دارای ۴ ورودی دیجیتال ۱۲ ولت
- امکان تنظیم رله خروجی در حالت کلید یا شستی (لحظه ای)
- امکان تنظیم ارسال پیامک و تماس به طور مجزا با تحرک ورودی به کاربر
- ۱ مدیر و ۱۰۰ کاربر
- اختصاص ورودی ها به ۴ کاربر (یا مدیر و ۳ کاربر)
- تحریک رله خروجی توسط پیامک و تماس
- تماس با کاربر در صورت تحریک هر یک از ورودی ها
- امکان اضافه و حذف کردن کاربران توسط مدیر
- امکان ویرایش شماره مدیر توسط مدیر
- گزارش گیری کاربران توسط مدیر
- گزارش گیری مقدار ساعت مصرفی تماس هر ورودی توسط مدیر
- شماره گیری با شاسی زنگ، در صورت نگه داشتن به مدت یک ثانیه
- قطع تماس با شاسی زنگ در صورت نگه داشتن به مدت ۲ ثانیه
- قطع تماس توسط صاحب خانه و توسط موبایل شخصی خود
- قطع اتوماتیک تماس پس از ۲ دقیقه
- عدم کارکرد شاسی های دیگر هنگام برقرار بودن تماس با یک واحد.
- هر کاربر می تواند شماره دیگری را به جای شماره خود جایگزین کند.

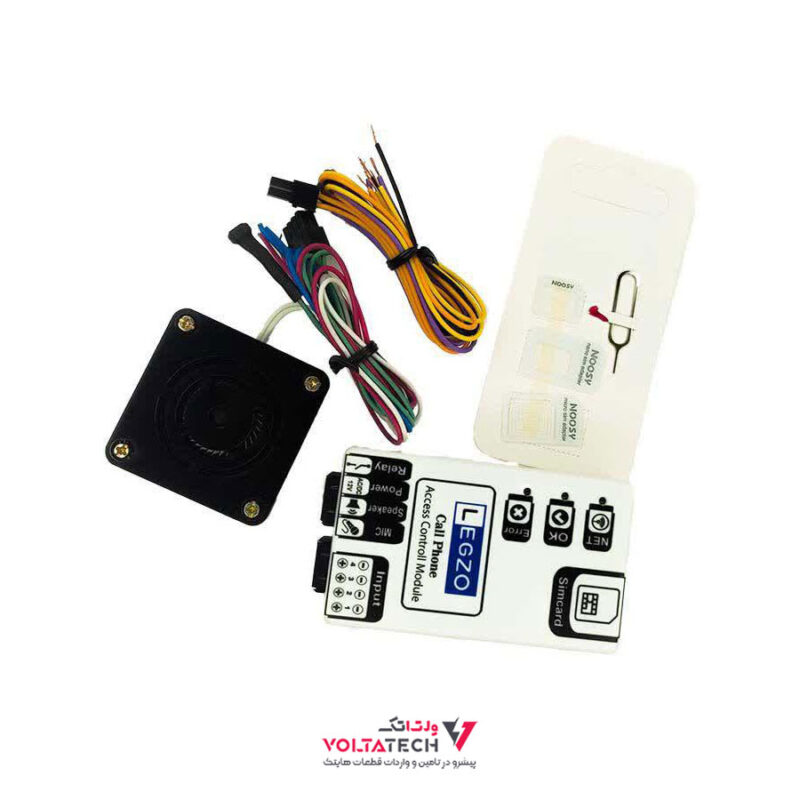

متعلقات:
۱ عدد ماژول رسیور
۱ عدد سوکت مادگی ورودی های شستی (دارای ۲*۴ پورت با سیم)
۱ عدد سوکت مادگی ورودی تغذیه، میکروفن و خروجی اسپیکر، کنتاکت رله (دارای ۲*۴ پورت با سیم)
۱ عدد میکروفن (متصل به سوکت)
۱ عدد اسپیکر دارای قاب (متصل به سوکت)
مشخصات فنی:
- ولتاژ تغذیه: 12 ولت AC یا DC
- نوع تحریک ورودی ها : 12 ولت DC
- جریان قابل تحمل کنتاکت رله خروجی: حداکثر ۳ آمپر
راه اندازی:
- سیمکارت را در خشاب سیمکارت (در جهت صحیح) قرار دهید.
- سوکت ها ورودی (یک سوکت برای شستی های ورودی و سوکت دیگر برای ورودی تغذیه و خروجی کنتاکت رله و میکروفن و اسپیکر است.) را در سوکت مربوطه جا بزنید.
- منبع تغذیه را از طریق شستی (یا شستی ها) به سیم های مربوط به هر ورودی، با رعایت پلاریته (مثبت و منفی) متصل کنید.
- ولتاژ تغذیه دستگاه (12 ولت AC/DC) را متصل کنید.
- صبر کنید تا LED قرمز (ANT) شروع به چشمک زدن کند. (این LED اگر هر 1 ثانیه چشمک بزند نشان دهنده عدم وجود آنتن دهی است و اگر هر 3 ثانیه چشمک بزند نشان دهنده آنتن دهی مناسب است)
- از طریق دستور پیامکی یا اپلیکشن شماره موبایل مدیر را به دستگاه معرفی کنید.
- با ارسال هر پیام به دستگاه و ارسال هر پیام از دستگاه به گوشی تلفن، LED آبی (OK) یک مرتبه چشمک می زند.
- مدیر می تواند شماره موبایل ۴ کاربر را به دستگاه معرفی کند. مدیر هم میواند جزء کاربران باشد.
- کاربر (به عنوان مثال کاربر شماره 1) دستگاه را با فرمان ON در حالت مسلح قرار دهید.
- با فشردن شستی ورودی ۱، دستگاه شروع به شماره گیری موبایل کاربر ۱ می کند.
تنظیمات دستگاه از طریق کد دستوری (پیامک):
عزیزانی که گوشی آیفون یا گوشی های غیر هوشمند دارند جهت استفاده از دستگاه میتوانند به راحتی از طریق کدهای پیامکی تنظیمات دستگاه را انجام دهند و فرمان های لازم را به دستگاه ارسل کنند. لیست کدهای دستوری در دفترچه راهنمای دستگاه موجود است.
پس از خریداری دستگاه، با ارسال دستور MANAGER=1 از طریق گوشی به سیمکارت دستگاه، دستگاه شماره سیمکارت گوشی شما را به عنوان مدیر ذخیره می کند. مدیر می تواند کاربران را تعریف نماید و یا شماره کاربران را ویرایش کند. همچنین پس از تعریف کاربران توسط مدیر، خود کاربر نیز می تواند شماره دیگری را جایگزین خود نماید.
مدیر با ارسال کد IN1 …. IN4 می تواند هر یک از ورودی های 1 تا 4 دستگاه را به خود اختصاص دهد. (مدیر فقط از یک ورودی میتواند استفاده کند)
با ارسال کد دستوری ON به دستگاه توسط هر یک از کاربران، با تحریک ورودی مربوطه (اعمال ولتاژ به ورودی از طریق فشردن شستی زنگ)، دستگاه با کاربر تماس می گیرد.
با ارسال کد دستوری SMS ON به دستگاه توسط هر یک از کاربران، با تحریک ورودی دستگاه به کاربر مربوطه پیامک ارسال می کند.
کارکرد در هنگام فشار شستی های زنگ درب ورودی:
در صورت فشار داده شدن هر یک از شستی های ورودی، اگر آن ورودی با دستور ON از قبل توسط کاربر فعال شده باشد، دستگاه با تلفن کاربر مربوطه تماس می گیرد و حداکثر 2 دقیقه از زمان فشار کلید زمان برای مکالمه در نظر گرفته می شود.
با فشار دوباره شستی زنگ و یا قطع تماس از سوی کاربر، دستگاه مکالمه را تمام کرده و آماده پذیرش تماس بعدی می شود.
بدیهی است که در صورت فعال نشدن هر یک از ورودی ها توسط کاربر، با فشار شستی آن، دستگاه تماسی را برقرار نمی کند.
