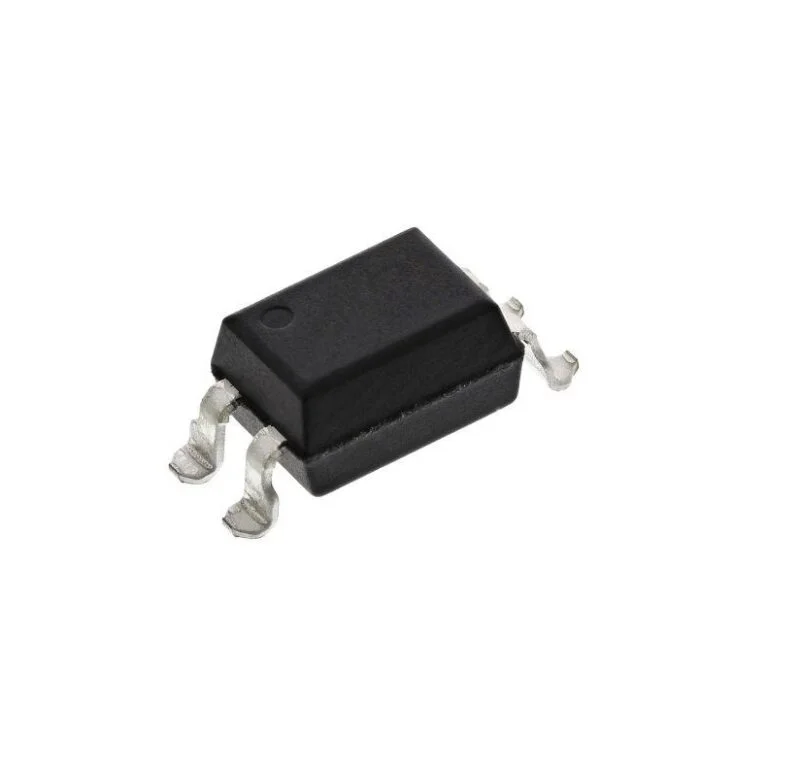

اپتوکوپلر EL2501S(K)(TU)-G پکیج SMD

هیچ دیدگاهی ثبت نشده
2,300تومان
گارانتی اصالت و سلامت فیزیکی کالا

134 در انبار

اپتوکوپلر EL2501S(K)(TU)-G پکیج SMD یک اپتوترانزیستور با ولتاژ تغذیه 5 ولت و جریان مستقیم 5 میلی آمپر می باشد.

(جهت سفارش خارجی این محصول در تعداد بالا و قیمت کمتر کلیک کنید)

اپتوکوپلر EL2501S(K)(TU)-G پکیج SMD یک اپتوترانزیستور با ولتاژ تغذیه 5 ولت و جریان مستقیم 5 میلی آمپر می باشد. این قطعه اورجینال، محصول شرکت EverLight می باشد.

اپتوکوپلر چیست :

طراحی پایه یک اپتوکوپلر که اپتوایزولاتور (Opto-Isolator) نیز نامیده می‌شود، از یک LED که نور فروسرخ یا مادون قرمز تولید می‌کند و یک قطعه نیمه‌هادی حساس به نور که برای آشکارسازی نور فروسرخ به کار می‌رود تشکیل شده است. هر دو قطعه LED و قطعه حساس به نور در یک محفظه تاریک قرار داده شده‌اند و پایه‌های فلزی برای اتصال الکتریکی دارند.

یک اپتوکوپلر یا اپتوایزولاتور از یک فرستنده یا امیتر نوری، یک LED و یک گیرنده حساس به نور تشکیل شده است. گیرنده می‌تواند یک فتودیود، فتوترانزیستور،‌ مقاومت نوری یا فتورزیستور، SCR یا تریستور نوری (فتوتریستور) یا ترایاک نوری (فتوترایاک) باشد.

داخل اپتوکوپلر‌ها یک دیود نوری به همراه یک فتوترانزیستور قرار گرفته که هردو نسبت به محیط خارج اپتوکوپلر ایزوله شده اند؛ بدین معنی که فتوترانزیستور داخلی تنها می‌تواند نور ساطع شده توسط دیود نوری داخلی را دریافت کند. بیس فتوترانزیستور توسط نور دریافتی از طرف دیود نوری تحریک می‌شود و می‌تواند با توجه به آن، جریان را از خود عبور بدهد.

نحوه کار اپتوکوپلر EL2501S(K)(TU)-G پکیج SMD :

فتوترانزیستور شکل زیر را در نظر بگیرید. جریان سیگنال منبع از LED ورودی عبور می‌کند و سبب تولید نور فروسرخ در آن می‌شود که شدت آن متناسب با سیگنال الکتریکی است. این نور منتشر شده به بیس فتوترانزیستور می‌رسد و باعث روشن شدن آن می‌شود. در نتیجه، فتوترانزیستور مانند یک ترانزیستور دو قطبی عادی کار خواهد کرد.

اپتوکوپلر

بیس فتوترانزیستور می‌تواند باز (بدون اتصال) باشد تا حساسیت به انرژی نور فروسرخ LED حداکثر شود. همچنین می‌توان پایه بیس را از طریق یک مقاومت بزرگ زمین کرد و حساسیت سوئیچینگ را کنترل نمود و آن را نسبت به نویزهای الکتریکی خارجی و تغییرات ناگهانی ولتاژ آن پایدارتر و مقاوم‌تر کرد.

وقتی جریان گذرنده از LED قطع شود، انتشار نور فروسرخ نیز متوقف شده و فتوترانزیستور از هدایت باز می‌ایستد. از فتوترانزیستور می‌توان برای سوئیچ کردن جریان در مدار خروجی استفاده کرد. پاسخ طیفی LED و قطعه حساس به نور تطابق زیادی با هم دارند و از طریق یک حائل شفاف مانند شیشه، پلاستیک یا هوا از یکدیگر جدا شده‌اند. از آن‌جایی که اتصال الکتریکی مستقیمی بین ورودی و خروجی یک اپتوکوپلر وجود ندارد، تا حدود 10kV ایزولاسیون الکتریکی وجود دارد.

ویژگی های



دانلود دیتاشیت
