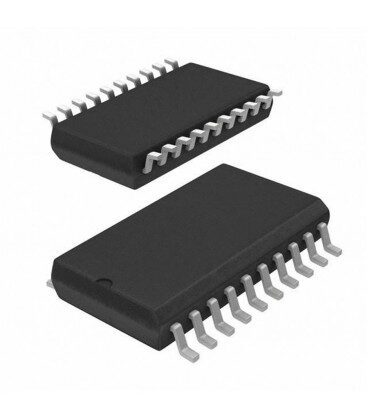

آی سی TPIC8101DW مخصوص ECU

هیچ دیدگاهی ثبت نشده
50,000تومان55,000تومان
گارانتی اصالت و سلامت فیزیکی کالا

15 در انبار

آی سی TPIC8101DW مخصوص ECU بعنوان پردازنده سنسور ناک ( ضربه ، کوبش ) در انواع ایسیوهای خودرو مورد استفاده قرار می گیرد.

شناسه محصول: 301023 دسته: ,

آی سی TPIC8101DW مخصوص ECU بعنوان پردازنده سنسور ناک ( ضربه ، کوبش ) در انواع ایسیوهای خودرو مورد استفاده قرار می گیرد. سنسور Knock حسگری است که برای تنظیم آوانس و ریتارد روی بدنه موتور نصب می شود. در واقع ایسیو با دریافت سیگنال سنسور کوبش و تغییر زمانبندی جرقه از احتراق ناقص در سیلندر خودرو جلوگیری می کند . از آی سی TPIC8101DW در ایسیوهای زیمنس تکسوز و بایفیول و کروز استفاده می گردد. مشابه این قطعه آی سی HIP9011 می باشد.

کاربردهای آی سی TPIC8101DW مخصوص ECU :

* Engine Knock Detector Signal Processing
* Analog Signal Processing With Filter Characteristics

مشخصات آی سی TPIC8101DW :

The TPIC8101 is a dual-channel signal processing IC for detection of premature detonation in combustion
engine. The two sensor channels are selectable through the SPI bus. The knock sensor typically provides an
electrical signal to the amplifier inputs. The sensed signal is processed through a programmable band-pass filter
to extract the frequency of interest (engine knock or ping signals). The band-pass filter eliminates any engine
background noise associated with combustion. The engine background noise is typically low in amplitude
compared to the predetonation noise.
The detected signal is full-wave rectified and integrated by use of the INT/HOLD signal. The digital output from
the integration stage is either converted to an analog signal, passed through an output buffer, or be read directly
by the SPI.
This analog buffered output may be interfaced to an A/D converter and read by the microprocessor. The digital
output may be directly interfaced to the microprocessor.
The data from the A/D enables the system to analyze the amount of retard timing for the next spark ignition timing
cycle.
With the microprocessor closed-loop system, advancing and retarding the spark timing optimize the load/RPM
conditions for a particular engine (data stored in RAM).

آی سی TPIC8101DW مخصوص ECUآی سی TPIC8101DW مخصوص ECU

دانلود دیتاشیت
