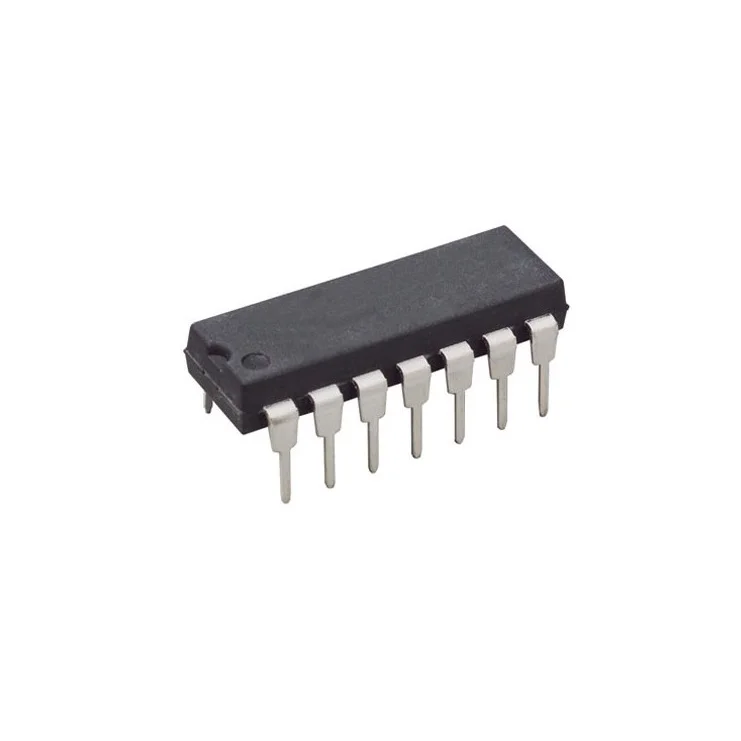

آی سی LM324 پکیج DIP

شناسه محصول: 101323

توضیحات محصول

آی سی LM324 پکیج DIP از 4 آپ امپ عملیاتی گین بالای مستقل تشکیل شده و قادر است با یک منبع تغذیه به‌خوبی کار کند. عمده کاربرد آن در تقویت سیگنال سنسورها و دیگر مدارات آپ امپی است .

گارانتی اصالت و سلامت فیزیکی کالا

قیمت کالا:

قیمت اصلی 3,900 تومان بود.قیمت فعلی 2,900 تومان است.

موجود


x

آخرین بروزرسانی قیمت: 3 مرداد 1403

آی سی LM324 پکیج DIP از 4 آپ امپ عملیاتی گین بالای مستقل تشکیل شده و قادر است با یک منبع تغذیه به‌خوبی کار کند. عمده کاربرد آن در تقویت سیگنال سنسورها و دیگر مدارات آپ امپی است .

مزیت تک‌ منبع بودن آن باعث شده تا بتوان به عنوان مثال آن را در کنار اکثر مدارات منطقی که با ولتاژ 5 ولت کار می‌کنند، بدون نیاز به منبع تغذیه‌ای جداگانه، استفاده کرد. این محصول در پکیج DIP  با 14 پایه به صورت تغذیه تکی / دوگانه طراحی شده است.

مشخصات آی سی LM324 پکیج DIP :

  • Manufacturer: Texas Instruments
    Product Category: Operational Amplifiers – Op Amps
    RoHS: Details
    Mounting Style: Through Hole
    Package / Case: PDIP-14
    Supply Voltage – Max: 32 V
    Output Current per Channel: 40 mA
    Number of Channels: 4 Channel
    GBP – Gain Bandwidth Product: 1.2 MHz
    SR – Slew Rate: 0.5 V/us
    CMRR – Common Mode Rejection Ratio: 65 dB to 80 dB
    Ib – Input Bias Current: 45 nA
    Vos – Input Offset Voltage: 7 mV
    Supply Voltage – Min: 3 V
    Operating Supply Current: 1.5 mA
    Minimum Operating Temperature: 0 C
    Maximum Operating Temperature: + 70 C
    Shutdown: No Shutdown
    Series: LM324
    Packaging: Tube
    Amplifier Type: General Purpose Amplifier
    Features: Standard Amps
    Height: 4.57 mm
    Length: 19.3 mm
    Product: Operational Amplifiers
    Supply Type: Single, Dual
    Width: 6.35 mm
    Brand: Texas Instruments
    Dual Supply Voltage: +/- 3 V, +/- 5 V, +/- 9 V
    en – Input Voltage Noise Density: 35 nV/sqrt Hz
    Ios – Input Offset Current: 150 nA
    Maximum Dual Supply Voltage: +/- 16 V
    Minimum Dual Supply Voltage: +/- 1.5 V
    Operating Supply Voltage: 3 V to 32 V, +/- 1.5 V to +/- 16 V

آی سی:

آی سی یا مدار مجتمع، یک پکیج شامل تعداد زیادی مدار، گیت‌های منطقی، ترانزیستور و دیگر اجزاست که هر کدام از این مدار‌ها برای یک کاربرد مشخص طراحی می شوند . کاربرد این مدار‌ها به قدری گسترده است که به جرأت می‌توان گفت غالب وسایل الکترونیکی روزمره ما از آی سی ها تشکیل شده اند.

یک  آی سی یا مدار مجتمع، مجموعه ای از مدارات الکترونیکی است که روی قطعه کوچکی از نیمه هادی‌ها قرار گرفته اند. حاصل ترکیب این مجموعه، مدار‌هایی کوچکتر، سریع تر و ارزانتر از مدارهای ساخته شده با اجزای الکترونیکی مجزا است.

وزن

1 گرم

دانلود دیتاشیت
