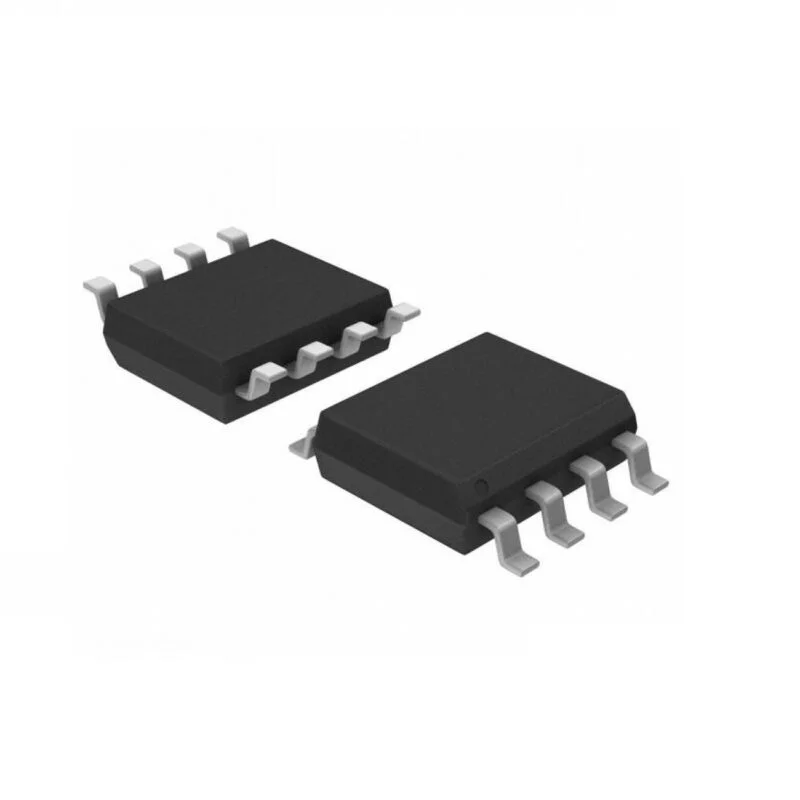

آی سی L9615D پکیج SOP-8 مخصوص ECU

آی سی L9615D پکیج SOP-8 مخصوص ECU یک آی سی فرستنده،گیرنده باس CAN برای میکروپروسسوها و میکروکنترلرها می باشد.

کاربرد آی سی L9615D مخصوص ECU :

با پیشرفت تکنولوژی و افزایش تعداد کنترل یونیت ها در خورو ، ارتباط بین آن ها ازطریق سیم کشی بسیار مشکل بود . برای رفع این مشکل از شبکه های مالتی پلکس در خودرو استفاده شد . یکی از روش های ارتباط  کنترل یونیت ها در خودرو استفاده از پروتکل CAN می باشد .

سرعت انتقال اطلاعات در شبکه کن بسیار بالا و در حدود 1Mbit/s می باشد . آی سی L9615D  گیرنده و فرستنده شبکه CAN در ایسیوهای S2000 و VALEO و SAX500 می باشد .

این آی سی ارتباط بین کنترل یونیت موتور کنترل یونیت داخل اتاق و در صورت وجود بقیه ارتباطات را از طریق شبکه CAN برقرار می نماید . مقاومت بین پایه های CAN High  و CAN Low در حالت مدار بسته 60 اهم و در حالت مدار باز 120 اهم می باشد .

ویژگی های آی سی L9615D پکیج SOP-8 :

• -L9615 MEETS ISO/DIS 11898 UP TO
  -500KBAUD
  -TRANSMITTER
  – GENERATION OF DIFFERENTIAL OUTPUT SIGNALS
  – SHORT CIRCUIT PROTECTED FROM -5V TO 36V, DETECTION & SHUTDOWN
  – SLOPE CONTROL TO REDUCE RFI AND EMI
  – TWO STATES ADJUSTABLE SLOPE
  -CONTROL (£500KBAUD/£125KBAUD) RECEIVER
  – DIFFERENZIAL INPUT WITH HIGH INTERFERENCE SUPPRESSION
  – COMMON MODE INPUT VOLTAGE RANGE (VCOM) FROM -2V TO VS+3V
  -PACKAGE: SO 8
