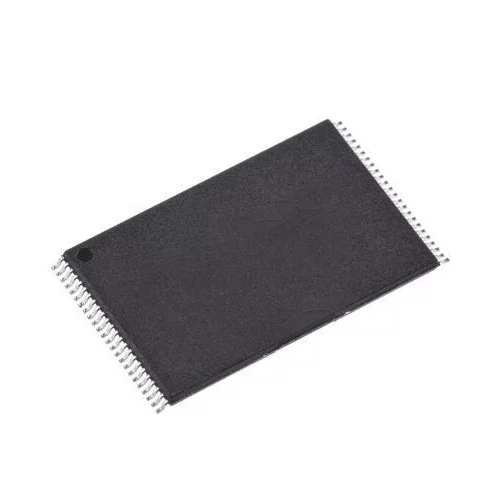

آی سی حافظه فلش MT29F2G08ABAEAWP:E ریفر

آی سی حافظه فلش MT29F2G08ABAEAWP:E ریفر از برند Micron، دارای 2 گیگابیت حافظه می باشد. ولتاژ تامین این آی سی در بازه 2.7 تا 3.6 ولت می باشد. این محصول از زیر شاخه NAND Flash ها محسوب می شود.آی سی حافظه فلش MT29F2G08ABAEAWP:E ریفر از سری MT29F به شمار می رود. همچنین سازمان آن به صورت 256 M x 8 است. این محصول ریفر یا  همان بازسازی شده توسط کمپانی می باشد و با قطعه اورجینال متفاوت می باشد.

MT29F2G08ABAEAWP:E يک اي سي نند فلش با 2Gb حافظه ميباشد. معماري NAND ، در اين نوع معماري اطلاعات بصورت تکه اي خوانده و نوشته مي شود و سلولها با “رشته” از سلولهاي ديگر همراه است، بطوريکه هر سلول بصورت غير مستقيم با يک بيت و نيازمند فعال کردن رشته ديگر براي دسترسي به اطلاعات مي باشد. از مزاياي اين نوع فلش ها ميتوان به طول عمر بيشتر از هر نوع فلش ديگر اشاره کرد.

ویژگی های آی سی حافظه فلش MT29F2G08ABAEAWP:E ریفر :

• Open NAND Flash Interface (ONFI) 1.0-compliant1
• Single-level cell (SLC) technology
• Organization
– Page size x8: 2112 bytes (2048 + 64 bytes)
– Page size x16: 1056 words (1024 + 32 words)
– Block size: 64 pages (128K + 4K bytes)
– Plane size: 2 planes x 1024 blocks per plane
– Device size: 2Gb: 2048 blocks
• Asynchronous I/O performance
– tRC/tWC: 20ns (3.3V), 25ns (1.8V)
• Array performance
– Read page: 25μs 3
– Program page: 200μs (TYP: 1.8V, 3.3V)3
– Erase block: 700μs (TYP)
• Command set: ONFI NAND Flash Protocol
• Advanced command set
– Program page cache mode4
– Read page cache mode 4
– One-time programmable (OTP) mode
– Two-plane commands 4
– Interleaved die (LUN) operations
– Read unique ID
– Block lock (1.8V only)
– Internal data move
• Operation status byte provides software method for
detecting
– Operation completion
– Pass/fail condition
– Write-protect status
• Ready/Busy# (R/B#) signal provides a hardware
method of detecting operation completion
• WP# signal: Write protect entire device
