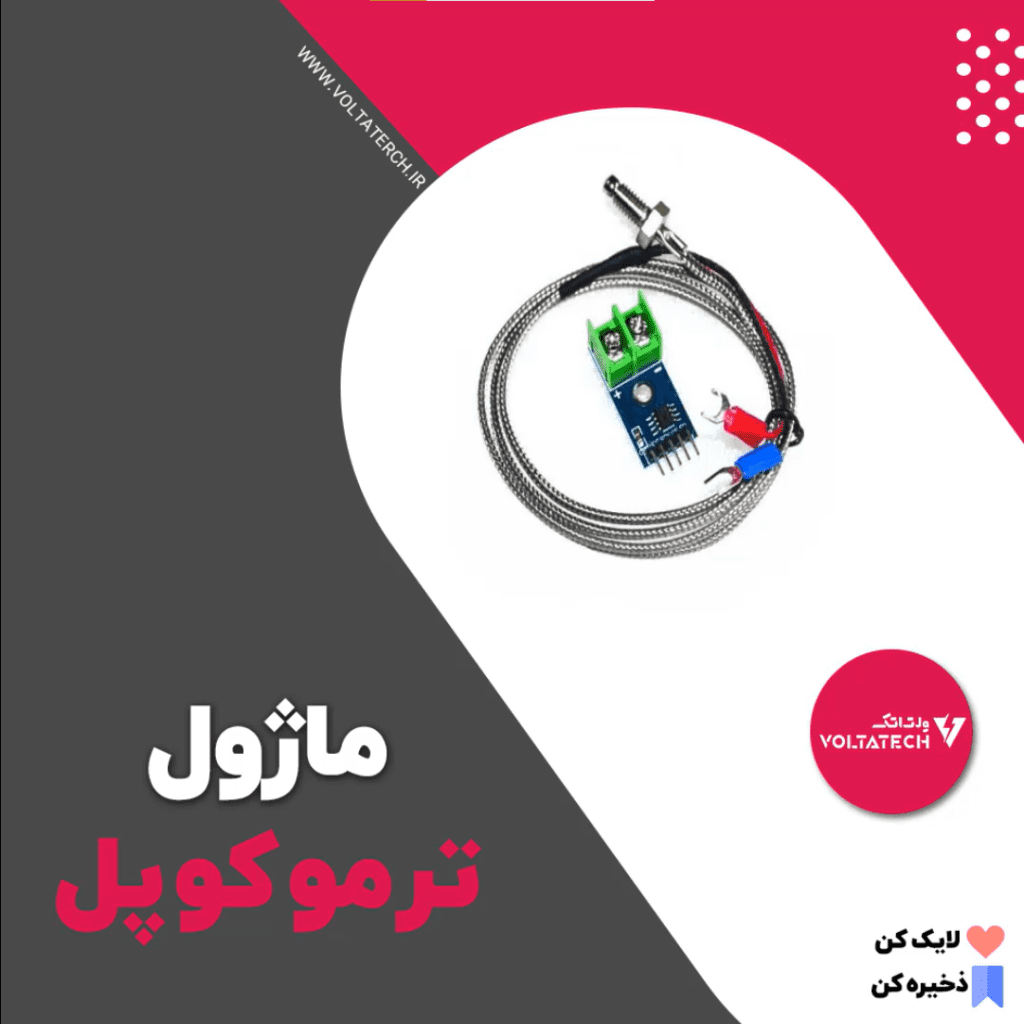

ماژول ترموکوپل MAX6675K به همراه سنسور نوع k که با این پکیج شما قادر خواهد بود دماهای بالا تا 600 درجه ی سانتی گراد را اندازه گیری کنید . خروجی ماژول دیجیتال بوده و پروتکل ارتباطی آن SPI می باشد. ماژول ترموکوپل MAX6675K ضد آب نبوده و GND ماژول و ترموکوپل یکی شده است و ترموکوپل دارای اتصال بدنه می باشد.
کاربردهای ماژول ترموکوپل MAX6675K :
کنترل و مانیتورینگ دما
کوره ها
فر ها و اجاق ها
کاربردهای صنعتی
مشخصات ماژول ترموکوپل MAX6675K با سنسور نوع K :
ولتاژ: 3 تا 5 ولت
رنج دمای ترموکوپل:2 تا 600 درجه ی سانتی گراد
رزولیشن دما: 0.25 درجه ی سانتی گراد
پروتکل ارتباطی: SPI
Specification
A simple SPI serial port temperature output.
Temperature range 2,0 ~ 600 , the converter temperature resolution of 0.25 ° C.
on-chip cold junction compensation.
high-impedance differential inputs.
thermocouple break detection.
wide operating voltage range 3. 0 ~ 5. 5V, Working current 50mA.
the operating temperature range of -20 ~ 85
2000 V of ESD signal.
Module Interface: GND VCC SCK CS SO
Supply voltage: 3 ~ 5V DC
Module size: 15mm * 25mm
ترموکوپل سنسوری است که دما را اندازه‌گیری می‌کند. این سنسور از دو نوع فلز مختلف تشکیل شده‌است که از یک انتها به‌هم متصل شده‌اند. هنگامی‌که محل اتصال دو فلز سرد یا گرم می‌شود، ولتاژی ایجاد می‌شود که می‌تواند وابسته به دما باشد. ترموکوپل یک سنسور دمای ساده، دقیق و مقرون به صرفه است که در طیف وسیعی از فرآیندهای اندازه‌گیری دما بکاربرده می‌شود.
ترموکوپل‌ها معمولا در گستره وسیعی از کاربردها استفاده می‌شوند. با توجه به طیف گسترده مدل‌ها و مشخصه‌های فنی آنها، درک ساختار پایه، عملکرد، گستره‌های آن به منظور تعیین بهتر نوع ترموکوپل و ماده ترموکوپل مناسب برای یک کاربرد بسیار مهم است.
ماژول ترموکوپل چگونه کار می‌کند؟
هنگامی که دو سیم متشکل از فلزهای غیرمشابه در هر دو انتها به هم متصل می‌شوند و یک انتها حرارت داده شود، جریان مداومی وجود دارد که در مدار ترموالکتریک جریان می‌یابد.
اگر این مدار از وسط شکسته شود، ولتاژ مدار باز خالص (ولتاژ سیبک) تابعی از دمای نقطه اتصال و ترکیب دو فلز است. این بدین معنا است که وقتی محل اتصال دو فلز گرم یا سرد می‌شود ولتاژی ایجاد می‌شود که می‌تواند وابسته به دما باشد.
