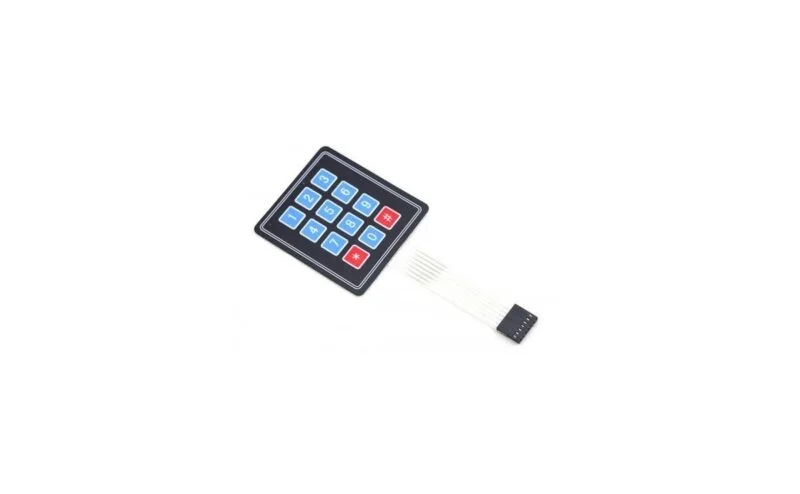

کیپد 4×3 فلت ساده

• 4 سطر
• 3 ستون

صفحه کلیدها در پایین ترین سطح خود به صورت ماتریسی از سطرها و ستون‌ها تشکیل شده اند که کیپد نام دارند. میکروکنترلر از طریق پورت‌ها می تواند به این سطرها و ستون‌ها دسترسی داشته باشد.

یعنی ما می توانیم با استفاده از یک پورت هشت بیتی یک ماتریس ۴*۴ از کلید های کیپد را به میکرو متصل کنیم. وقتی یک کلید فشار داده می شود یک سطر و ستون به هم متصل می‌شوند.

در غیر این صورت هیچ گونه اتصالی بین سطرها و ستون‌های کیپد وجود ندارد. همان طور که در شکل زیر مشاهده می‌کنید. ۴ سطر و ۴ ستون وجود دارد که هیچ گونه اتصالی به هم دیگر ندارند.

برای مثال اگر کلید  s1 کیپد فشرده شود. سطر ۱ و ستون ۱ به هم دیگر وصل می‌شوند. برای اتصال این صفحه کلید کوچک به میکروکنترلر در بدترین حالت ۸ پین مصرف می‌شود. یعنی تا این جا توانستیم نصف پین‌ها را آزاد کنیم.
