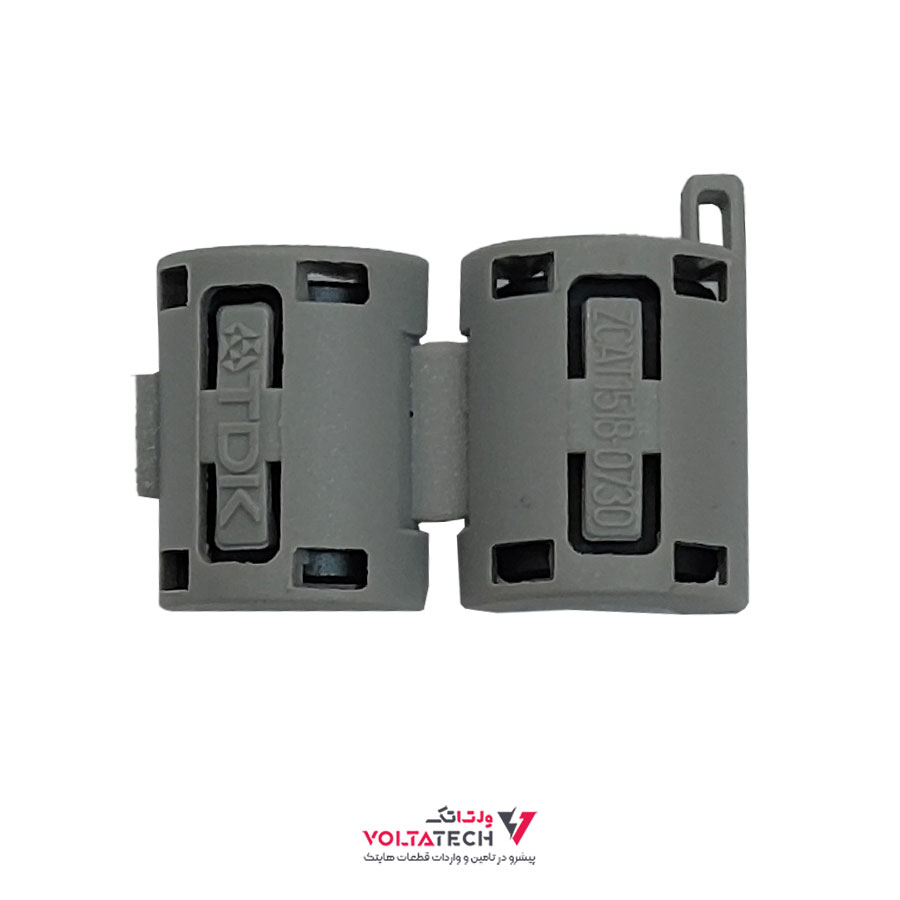

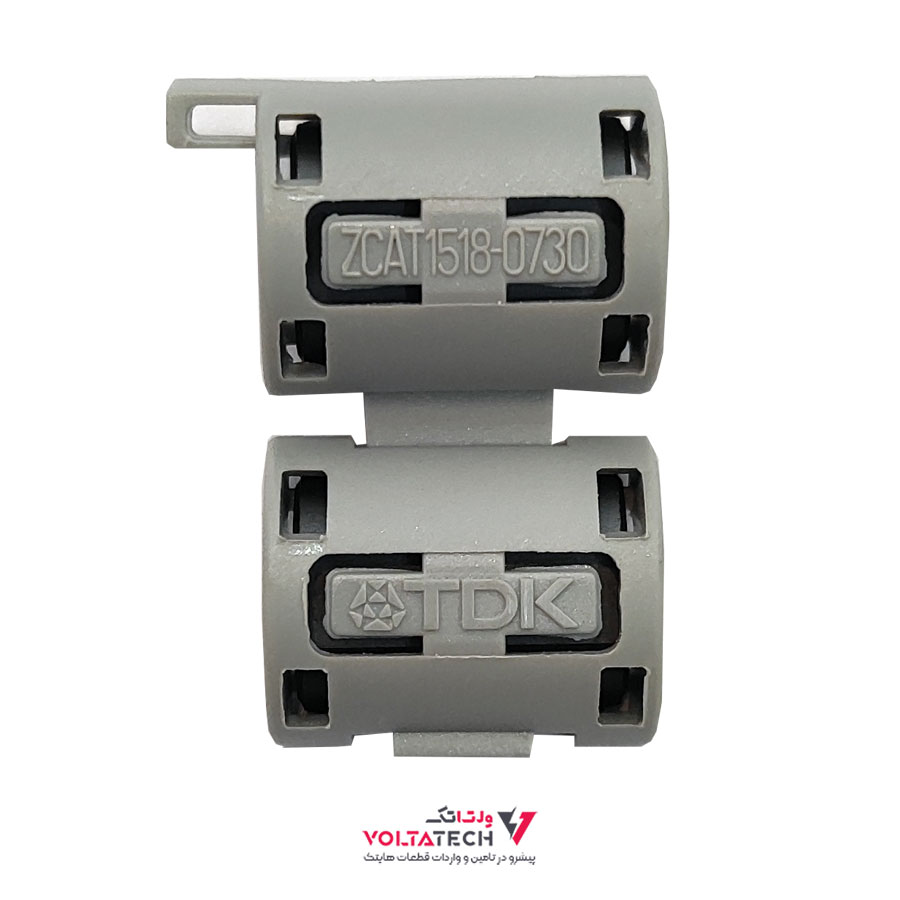

نویز گیر کابل قطر 5 میلیمتر برند TDK

نویز گیر کابل قطر 5 میلیمتر برند TDK در واقع یک هسته فریت است که به شکل حلقوی دور کابل قرار میگیرد. چون هسته فریت یک ماده مغناطیسی است، فریت کابل هم با عبور جریان از داخل آن مغناطیسی میشود. به عبارت دیگر خاصیت سلفی ایجاد میکند. میدانیم که سلف در فرکانس‌های بالا امپدانس بزرگی از خود نشان میدهد و در فرکانس‌های پایین مانند اتصال کوتاه است و تاثیری ندارد.

نویز گیر چه تاثیری بر روی کابل دارد ؟

تصور کنید بر روی یک کابل (مثلا تغذیه دستگاه یا هر کابل دیگری) یک سری سیگنال یا توان الکتریکی در حال انتقال باشد.  (یعنی فرض میشود که فرکانس کاری پایین و کمتر از ۱ مگاهرتز است) و یک سری نویز (که معمولا فرکانس آن بیش از ۱۰ مگاهرتز است) بروی کابل سوار میشود. فریت بید یا فریت کابل باعث میشود نویز امپدانس بزرگی را در برابر خود ببیند و نتواند از کابل عبور کند. اما سیگنال اصلی، چون فرکانس پایینی دارد به راحتی عبور میکند.

در نهایت نویزها چه می شوند ؟نویز گیر کابل قطر 5 میلیمتر برند TDK نویز را به صورت تلفات مغناطیسی در هسته فریت تلف میشود و از بین میرود. به عبارت دیگر انرژی این نویز به گرما تبدیل میشود.

نویز گیر کابل در دو حالت عمل فیلترینگ را انجام می دهد. حالت اول نویز هایی است که اطراف سیم به وجود می آید و از منابع دیگری منتشر می شوند و حالت دوم جلوگیری از انتشار تداخل‌های الكترومغناطیسی است که توسط خود کابل به وجود آمده است. فیریت برای جلوگیری از تاثیر نویز روی کابل ها و مدارات الکترونیکی طراحی شده و معمولا در انتهای کابل و جایی که سیم به دستگاه متصل می‌ شود، قرار می گیرد. اگر با اتصال یک فیریت نویز به طور کامل از بین نرفت باید تعداد بیشتری نویزگیر کابل استفاده کنید و یا کابل را چند دور داخل فریت بگردانید.

باید توجه داشته باشید قرار دادن نویزگیر یا فیریت در محلی غیر از انتهای کابل تاثیر زیادی ندارد، به دلیل اینکه نویز میتواند در ادامه طول کابل باز هم بر روی آن القا شود.

شاید تصور کنید که نویز روی کابل برق چگونه به وجود می آید. تمامی دستگاه هایی که دارای تغییرات فرکانس بالای ولتاژ و به ویژه جریان داشته باشد باعث ایجاد نویز می شوند. مهمترین منابع انتشار نویز منابع تغذیه سوئیچینگ، درایو موتورها، آنتن های مخابراتی بزرگ و موتورهای DC هستند.
