ماژول PWM ژنراتور دو کاناله به همراه نمایشگر
نام فروشگاه : ولتاتک
توضیحات محصول
[avans-product-score before="با خرید این محصول" after="امتیاز بگیرید"]
گارانتی اصالت و سلامت فیزیکی کالا
قیمت کالا:
Original price was: 113,300 تومان.95,275 تومانCurrent price is: 95,275 تومان. (ارسال فوری)
موجود در انبار
آخرین بروزرسانی قیمت: 30 شهریور 1404

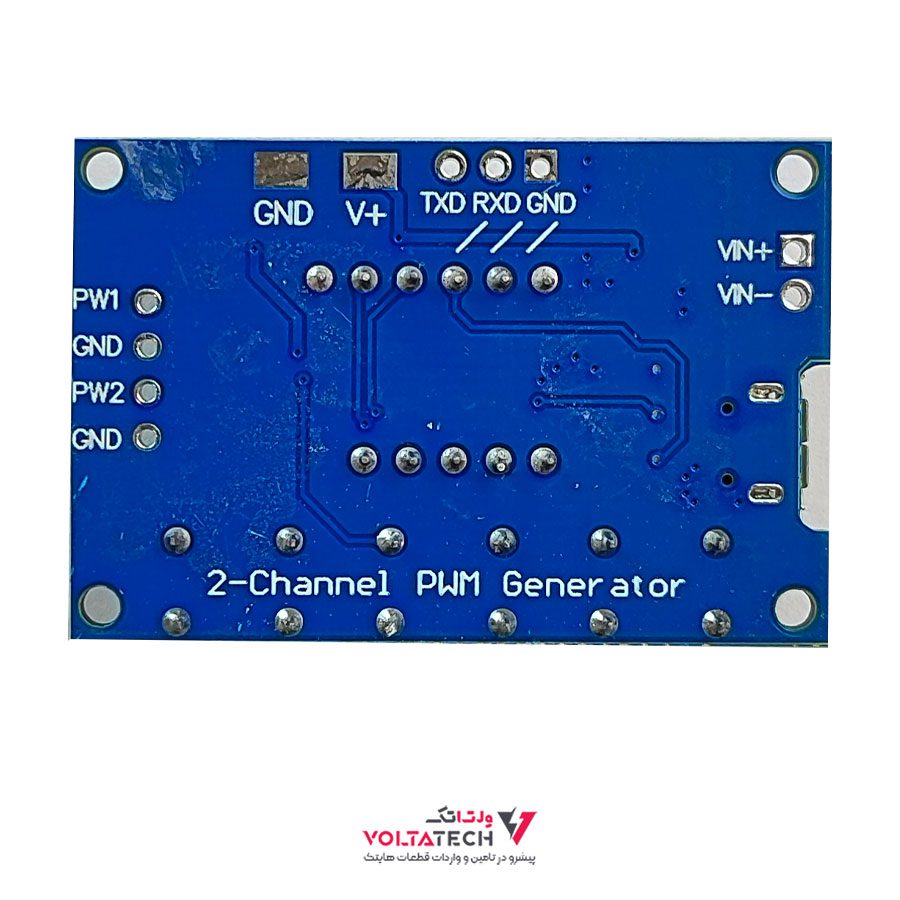

ماژول PWM ژنراتور دو کاناله به همراه نمایشگر
توسط این ماژول تایمر می توان به طور همزمان 2 کانال PWM داشت همچنین این ماژول قابلییت اتصال به درگاه سریال را دارا بوده و توسط میکروکنترلر یا کامپیوتر می توان مقدار Duty Cycle و فرکانس و غیره را ست کرد.
تحلیل و نکات مهم
ولتاژ کاری گسترده سختی ماژول PWM ژنراتور دو کاناله به همراه نمایشگر رو افزایش میده؛ می‌تونی از منابع تغذیه مختلف استفاده کنی، ولی باید دقت کنی که منبع توان کافی بده تا جریان ۳۰ میلی‌آمپر رو پشتیبانی کنه، مخصوصاً اگر بار خروجی بیشتر داشته باشی.
خروجی جریان محدود است؛ اگر بخوای موتور قوی یا بار بزرگی راه بندازی، ممکنه این خروجی کافی نباشه. در این حالت باید از مرحله تقویت (درایور) استفاده کنی.
دامنه فرکانس خوبه؛ ۱ Hz تا ۱۵۰ kHz تقریباً اکثر نیازهای PWM رو پوشش میده، از کنترل سرعت موتورهای DC گرفته تا سیگنال برای برخی مدارهای آنالوگ یا دیجیتال.
نمایشگر + کنترل دستی، ویژگی واقعا مفیدی هست برای تنظیم محلی، بدون نیاز به کامپیوتر یا میکروکنترلر.
ارتباط سریال امکان کنترل از راه دور یا اتوماتیک رو فراهم می‌کنه که برای پروژه‌های خودکار یا رباتیک خیلی خوبه.
دقت ±۲٪ معمولی است، برای برخی کاربردهای دقیق ممکنه کافی نباشه؛ اگر نیاز به دقت خیلی زیاد باشه باید ماژول دقیق‌تر بگیری.
| وزن | 10 گرم |
|---|---|
| نام |
ماژول PWM ژنراتور دو کاناله HW-0515 با نمایشگر و اتصال سریال |
| ولتاژ کاری |
۵ تا 12 ولت DC |
| پشتیبانی از تغذیه USB دارد |
ورودی ۵ ولت از طریق Micro-USB |
| بازه فرکانس خروجی |
از ۱ هرتز تا ۱۵۰ کیلوهرتز |
| دقت فرکانس |
حدود ±۲٪ |
| جریان قابل تحمل خروجی |
تقریباً ۸ تا ۳۰ میلی‌آمپر |
| دامنه سیگنال خروجی |
معمولاً ≈ ۵ ولت pp (۵V-peak-to-peak) |
| ابعاد برد |
تقریباً 43 × 29 mm |
| دمای کاری |
از −۳۰ تا +۷۰ درجه سانتی‌گراد |
| نمایشگر |
دارد؛ نمایشگر برای نشان دادن فرکانس و Duty cycle هر کانال |
| کنترل دستی |
سه دکمه SET، UP، DOWN برای تنظیم فرکانس و Duty cycle |
| ارتباط سریال |
دارد؛ پروتکل سریال (UART) برای کنترل پارامترها با Baud rate ≈ 9600bps |
