ماژول PD Decoy Trigger ولتاژ 5V/9V/12V/15v/20v پروتکل PD/QC با خروجی ترمینال
نام فروشگاه : ولتاتک
توضیحات محصول
[avans-product-score before="با خرید این محصول" after="امتیاز بگیرید"]
گارانتی اصالت و سلامت فیزیکی کالا
قیمت کالا:
Original price was: 220,000 تومان.200,000 تومانCurrent price is: 200,000 تومان. (ارسال فوری)
موجود در انبار
آخرین بروزرسانی قیمت: 30 شهریور 1404

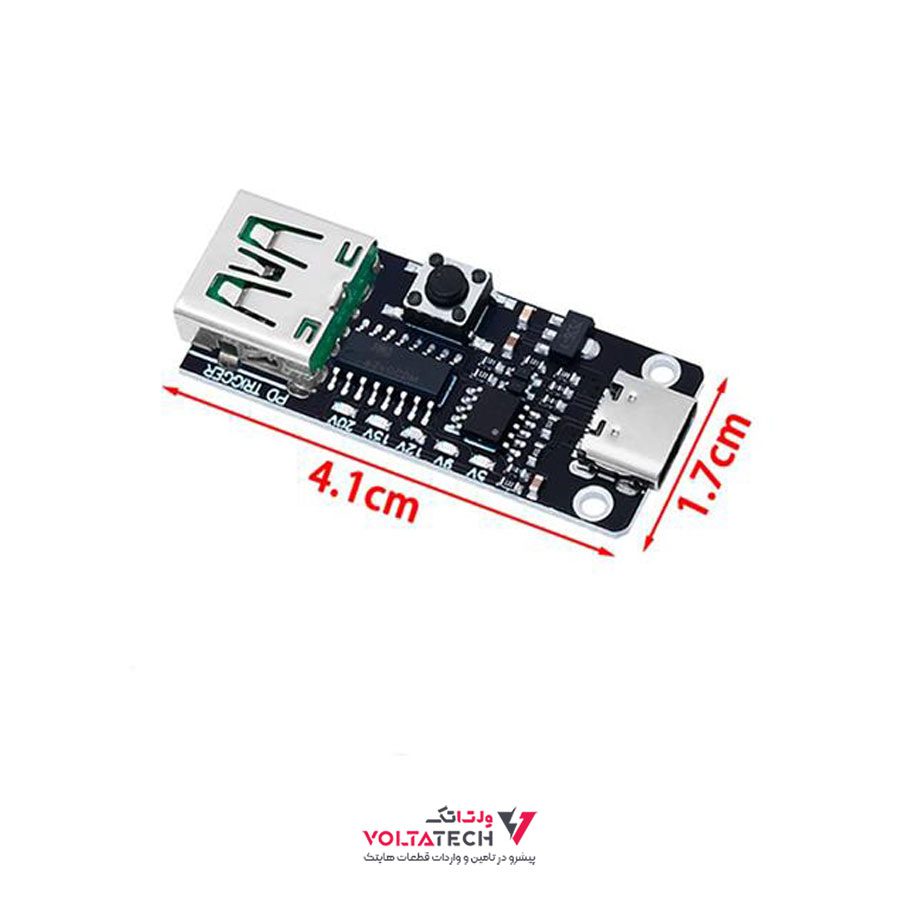

ماژول PD Decoy Trigger ولتاژ 5V/9V/12V/15v/20v پروتکل PD/QC با خروجی ترمینال یک ابزار کاربردی برای استخراج ولتاژهای مختلف از شارژرها و پاوربانک‌های USB Type‑C مجهز به فناوری Power Delivery (PD) یا Quick Charge (QC) است. این ماژول با پورت ورودی USB Type‑C و پورت خروجی USB-A، قادر است ولتاژهایی بین 5V، 9V، 12V، 15V و 20V را تنها با فشار یک دکمه انتخاب کند و خروجی حداکثر 5A یا 100W را تامین کند. این ویژگی باعث می‌شود بتوانید از شارژر لپ‌تاپ، پاوربانک یا آداپتور PD خود به عنوان یک منبع تغذیه تنظیم‌پذیر برای پروژه‌های الکترونیکی، تست تجهیزات، راه‌اندازی ماژول‌ها یا حتی شارژ دستگاه‌هایی با ولتاژ متفاوت استفاده کنید. بدنه کوچک و سوراخ‌های نصب، این ماژول را برای استفاده در میز کار، تست سریع و حتی جاسازی در پروژه‌های DIY ایده‌آل می‌کند.
کاربردها ماژول PD Decoy Trigger ولتاژ 5V/9V/12V/15v/20v پروتکل PD/QC با خروجی ترمینال
تبدیل منبع PD/QC به منبع قابل انتخاب ولتاژ برای پروژه‌ها
تست تجهیزات الکترونیکی با ولتاژهای مختلف بدون نیاز به چند آداپتور متفاوت
استفاده از پاوربانک یا شارژر لپ‌تاپ به عنوان منبع تغذیه چندولتاژی
مناسب برای میز تست، تعمیرات، DIY و مواردی که نیاز به ولتاژ متفاوت دارید
محدودیت‌ها و نکات قابل توجه
- برای توان واقعی ۱۰۰ وات باید کابل و منبع تغذیه‌ای که استفاده می‌کنید توانایی عبور جریان ۵A در ولتاژ ۲۰V را داشته باشند. کابل معمولی USB-A یا کابل USB-C غیر استاندارد ممکنه این میزان جریان را نتواند تحمل کند یا دچار افت ولتاژ شود.
- در صورتی که منبع تغذیه از پروتکل PD یا QC پشتیبانی نکند، خروجی صرفاً ۵ ولت خواهد بود.
- عملکرد دکمه یا کلید برای انتخاب ولتاژ ممکن است کمی تأخیر داشته باشد و باید تست شود.
- حفاظت‌ها: توضیح داده نشده دقیقاً که آیا ماژول دارای محافظت از اضافه‌جریان، حفاظت حرارتی، حفاظت در برابر اتصال کوتاه، ولتاژ بیش از حد است یا نه — فروشنده فقط به “دو قابلیت PD/QC Decoy” اشاره کرده است.
- اتلاف گرما: در ولتاژها و جریان‌های بالا، گرمای زیادی ممکن است تولید شود؛ اگر قرار است با توان بالا استفاده شود، تهویه مناسب و اتصالات خوب الزامی است.
- کیفیت کابل خروجی و کیفیت پورت USB-A مهم است — اتصالات ضعیف می‌تواند مانع رسیدن به توان کامل شود.
مراحل استفاده:
1. اتصال ماژول به منبع تغذیه
آداپتور یا پاوربانکی که از PD یا QC پشتیبانی کند را به ورودی USB Type‑C ماژول متصل کنید.
اگر منبع تغذیه یا کابل از PD/QC پشتیبانی نکند، خروجی فقط 5V خواهد بود.
برای دریافت توان 100 وات (20V/5A) با کابل Type‑C به Type‑C، اطمینان حاصل کنید کابل E‑Marker باشد.
2. تنظیم ولتاژ خروجی
روش اول: کلیدهای روی برد
با فشار دادن کلیدها، ولتاژ را بین 5V / 9V / 12V / 15V / 20V تغییر دهید.
پس از انتخاب، LED روی ماژول ولتاژ فعال را نمایش می‌دهد.
روش دوم: حالت‌های خودکار (Polling)
حالت 1 (F1 فعال): گردش خودکار تا بالاترین ولتاژ و بازگشت به 5V
حالت 2 (F2 فعال): گردش خودکار و حفظ بیشترین ولتاژ خروجی
حالت 3 (F1 + F2 فعال): چرخش دوره‌ای بین همه ولتاژها (۵ تا ۲۰ ولت)
3. استفاده از پدها
F1 تنها (اتصال کوتاه): انتخاب ولتاژ بالا و بازگشت به 5V
F2 تنها (اتصال کوتاه): انتخاب و حفظ ولتاژ بالا
F1 + F2 همزمان: تغییر دوره‌ای ولتاژها
زمان جابه‌جایی بین ولتاژها از ۰٫۵ تا ۱۵٫۵ ثانیه با نگه داشتن کلید هنگام روشن کردن قابل تنظیم است.
4. فعال‌سازی قفل کلیدها
اتصال کوتاه S1 → قفل شدن کلیدها
باز کردن قفل → هنگام روشن کردن ماژول، یکی از کلیدها را فشار داده و نگه دارید.
نکات مهم هنگام استفاده
حتماً از منبع تغذیه‌ای با پشتیبانی PD یا QC استفاده کنید.
کابل Type‑C باید استاندارد E‑Marker را برای خروجی 100W پشتیبانی کند.
حداکثر ولتاژ خروجی 20V است (مقدار واقعی به منبع تغذیه بستگی دارد).
رعایت ولتاژ و جریان متناسب با بار برای جلوگیری از آسیب به دستگاه ضروری است.
| وزن | 8 گرم |
|---|---|
| مدل / شماره کالا: |
“P101013085” / کد ۱۰۲۶۲۶ |
| ورودی: |
USB-Type-C که از پروتکل‌های USB Power Delivery (PD) و Quick Charge (QC) پشتیبانی می‌کند |
| خروجی: |
USB-A معمولی |
| ولتاژهای قابل انتخاب خروجی: |
۵ V / ۹ V / ۱۲ V / ۱۵ V / ۲۰ V |
| حداکثر جریان خروجی: |
۵ آمپر |
| حداکثر توان: |
۱۰۰ وات با توجه به ولتاژ ۲۰V و جریان ۵A |
| انتخاب ولتاژ (۵-۲۰V) |
دارد |
| جریان حداکثر ۵A |
دارد |
