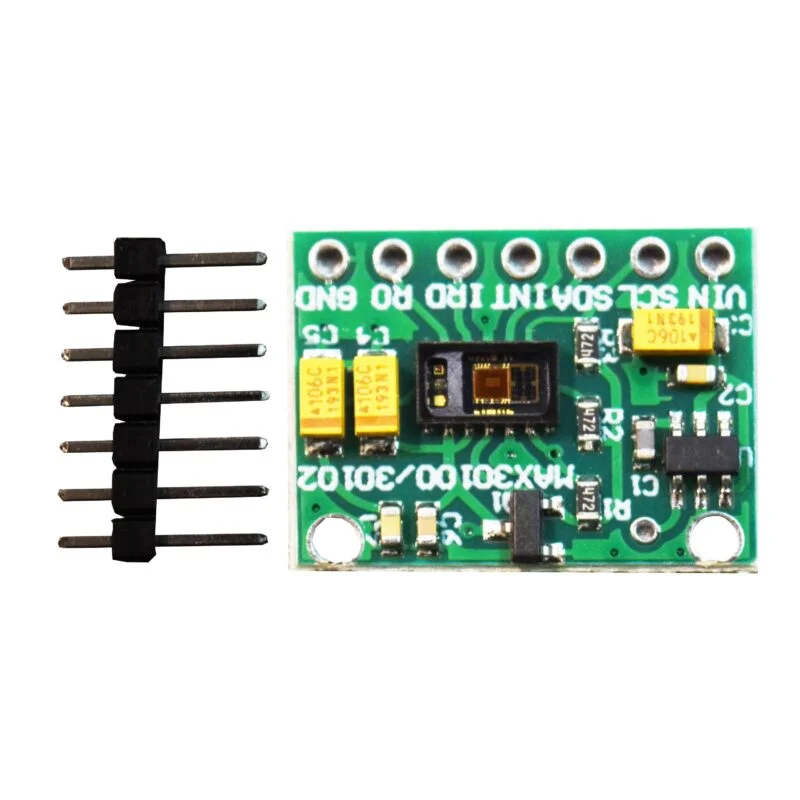

ماژول پالس اکسیمتر و ضربان قلب MAX30102

ماژول پالس اکسیمتر و ضربان قلب MAX30102 مناسب برای سنجش ضربان قلب heart-rate/SpO2 است. پروتکل ارتباطی سنسور MAX30102 است و با آردوینو قابل تست و راه اندازی است. MAX30102 پالس اکسیمتر و ماژول بیوسنسور مانیتور ضر بان قلب است.

این ماژول شامل ردیاب های نوری، عناصر نوری و الکترونیک است. MAX30102 با ولتاژ تغذیه 1.8 ولتی و یک تغذیه 5.0 ولت جداگانه برای LED های داخلی کار می کند. اطلاعات ضربان قلب و اکسیژن خون نیز از طریق ارتباط I2C به Arduino یا سایر میکروکنترلرها منتقل می شود.

• MAX30102

کاربرد های ماژول پالس اکسیمتر Max30102

سنسور MAX30102 برای تشخیص اکسیژن خون و ضربان قلب استفاده می شود. ابتدا تابش مادون قرمز با ضربه انگشت ارسال و منعکس می شود و سپس با اندازه گیری دامنه موج میزان اکسیژن در خون تعیین می شود. ضربان قلب نیز با تجزیه و تحلیل پاسخ سری زمانی این تابش به دست می آید. این ماژول دارای سنسور سطح پوست بدن است.

ویژگی‌های ماژول :

ابعاد این ماژول 5.6 میلی متر x 3.3 میلی متر x 1.55 میلی متر است. برای سنسور یک پوشش شیشه ای یکپارچه برای عملکرد بهینه و محافظت بهتر قرار داده شده. میزان نرخ نمونه برداری قابل برنامه ریزی و LEDCurrent، باعث صرفه جویی در مصرف توان در این ماژول می‌شود.

قابلیت مانیتور ضربان قلب کم قدرت تا <1mW را دارد. جریان در حالت خاموش بسیار کم بوده و تا 0.7 μA در حالت معمولی است. دمای کار این ماژول بین -40 ° الی + 85 سانتی‌گراد است.
