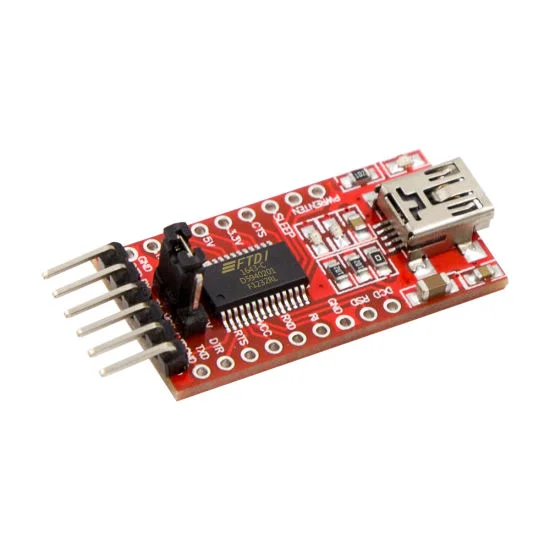

مبدل USB به سریال FT232RL

مبدل USB به سریال FT232RL را به راحتي ميتوانيد در پروژه يا محصول خود به راحتی استفاده کنید و دیتای USB را به TTL تبدیل نمایید. ماژول مبدل سریال FTDI USB به TTL یک برد UART (universal asynchronous receiver-transmitter) است که برای ارتباط سریال TTL استفاده می شود. برای استفاده آسان از تراشه مدر نظر ماژول FTDI FT232R با رابط USB تولید شده است. برای تغذیه این مبدل می توانید از 3.3 یا 5 ولت DC استفاده کنید و دارای پین هایRx  و Tx برای ایجاد ارتباط با برد مد‌نظر است. تراشه های FT232R یکی از تراشه های جدید تولید شده توسط FTDI (Future Technology Devices International) است. انواع مبدلهای USB به سریال را میتوانید از فروشگاه ولتاتک خرید نمایید.

مبدل USB به سریال FT232RL چیست :

مبدل USB به Serial با FT232RL امکان اتصال رایانه های شخصی را با هر سیستم میکروکنترلر از طریق پورت USB فراهم می کند. این مدار مبتنی بر مدار مجتمع معروف FT232RL است که توسط FTDI تولید شده است.

این برد به غیر از از USB به سریال UART، دارای یک EEPROM و خروجی کلاک پالس اختیاری است. این تراشه همچنین دارای ویژگی های FTDIChip-ID است که در واقع به هر تراشه یک شناسه منحصر به فرد برای امنیت می دهد. این ماژول دارای یک پورت USB mini-B است که برای اتصال به پورت USB به رایانه شخصی استفاده می شود. در طرف دیگر، ماژول مبدل سریال FTDI USB به TTL دارای پین های Tx،Rx ، Vc وGND است که به پایه های مربوط به میکروکنترلر متصل می‌شوند. ارتباطات با استفاده از TTL یا منطق ترانزیستور- ترانزیستور صورت می گیرد. این برد دارای پین جامپر برای تغییر ولتاژ DC 3.3 / 5V دارد و 500 میلی آمپر را از طریق پایه Vcc تأمین می کند.

کاربر های مبدل USB به سریال  FT232RL :

ماژول های مبدل سریال FTDI USB به TTL برای کاربردهای ارتباط سریال استفاده می شوند. این برد برای ارتباط با برد های توسعه میکروکنترلر مانند ESP-01 و میکروهای آردوینو که فاقد رابط USB هستند مورد استفاده قرار می گیرد.
