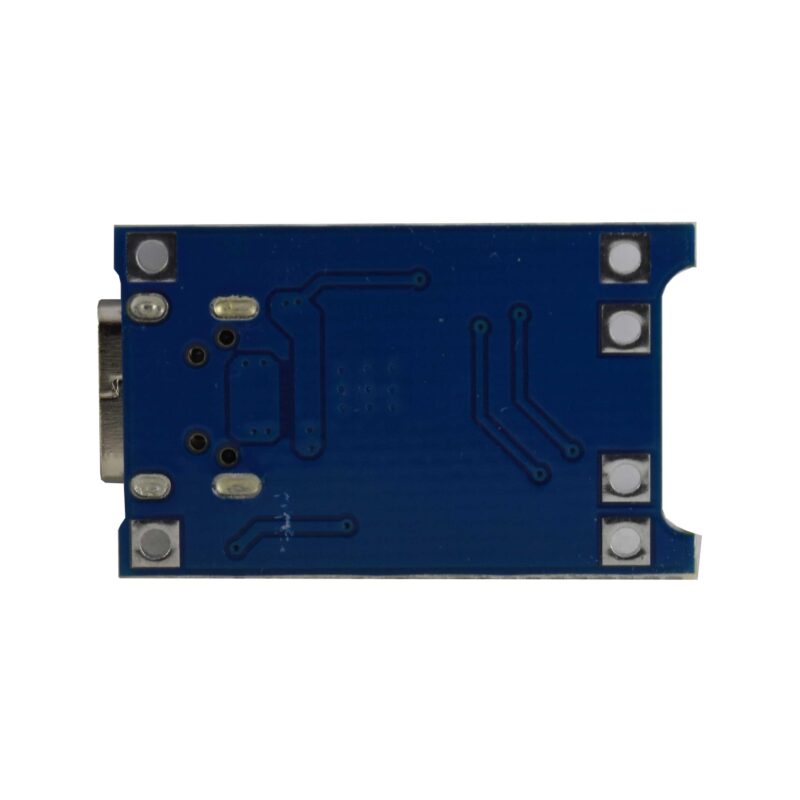

ماژول شارژر باتری لیتیومی TP4056 همراه با مدار حفاظت Type-C

ماژول شارژر باتری لیتیومی TP4056 همراه با مدار حفاظت Type-C علاوه بر شارژ ایمن باتری لیتیومی، محافظت لازم برای باتری های لیتیومی را نیز فراهم می کند.

این ماژول برای شارژ باتری های لیتیومی قابل شارژ با استفاده از روش شارژ جریان ثابت/ولتاژ ثابت (CC/CV) ساخته شده است.

این ماژول از آی سی کنترلر شارژ لیتیوم یونی TP4056 و یک آی سی محافظ جداگانه استفاده می کند. انواع دیگری از ماژول ها در بازار وجود دارند که از TP4056 استفاده می کنند، اما فاقد مدارهای حفاظتی یا آی سی برای تامین حفاظت لازم مورد نیاز با باتری های لیتیومی هستند. این ماژول از هر دو آی سی محافظ باتری لیتیوم یونی TP4056 و DW01A استفاده می کند .

برای شارژ می توان از کابل میکرو USB یا اتصالات + و – تغذیه کرد، منبع تغذیه باید بتواند حداقل 1 آمپر را برای شارژر فراهم کند تا باتری متصل را به درستی شارژ کند. اکثر شارژرهای مدرن تلفن/USB می توانند 1A یا بیشتر را تامین کنند. برای تأیید به برچسب روی شارژر تلفن خود مراجعه کنید. اگر از اتصال میکرو USB استفاده می کنید، حتما از کابل USB استفاده کنید که حداقل 1 آمپر را حمل کند.

ویژگی های ماژول شارژر باتری لیتیومی TP4056  :

• آی سی کنترل شارژ : TC4056 یا TP4056
• آی سی محافظ : DW01
• ماسفت شارژ :8205A
• ولتاژ ورودی : 5 ولت (که توسط میکرو USB TYPE C یا توسط دو پدی که در دوطرف USB است باید تامین شود )
• ولتاژ شارژ کامل : 4.2 ولت
• جریان شارژ : در حالت عادی 1 آمپر (قابل تغییر)
• ماکزیمم جریان خروجی : 3 آمپر
• روش شارژ : جریان ثابت/ ولتاژ ثابت (CC/CV)
• نشانگر وضعیت در حال شارژ : دارد (ال ای دی قرمز)
• نشانگر وضعیت شارژ کامل : دارد  ( ال ای دی سبز )
• محافظت در برابر شارژ بیش از حد : دارد
• محافظ در برابر دشارژ بیش از حد : دارد
• محافظت در برابر اتصال کوتاه : دارد
• محافظت در برابر جریان اضافی : در برابر جریان های بیش از 3 آمپر محافظت شده
