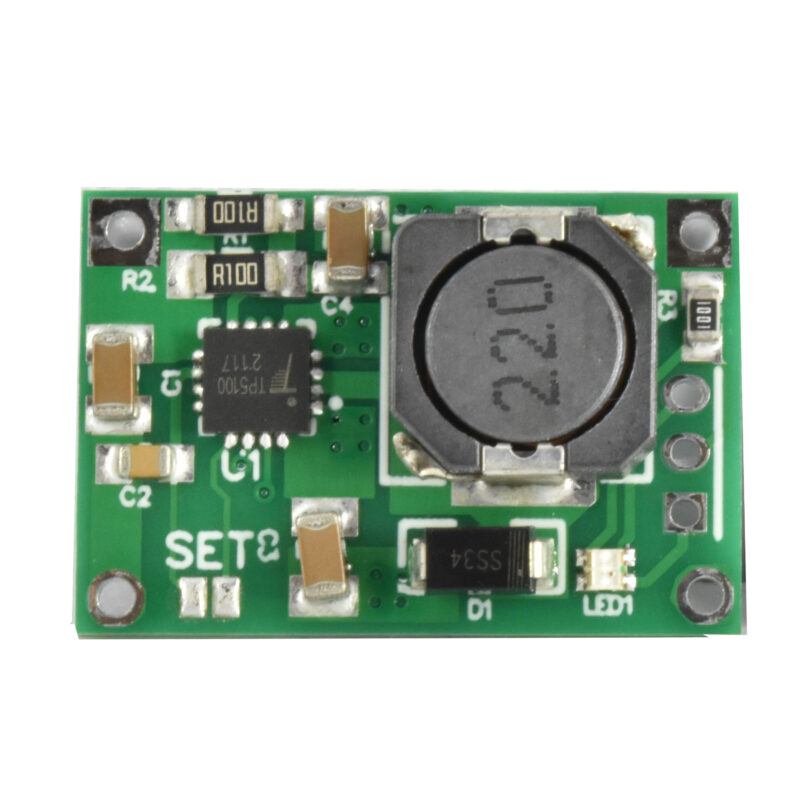

ماژول شارژر باتری تک سل و 2 سل TP5100 به همراه محافظ

ماژول شارژر باتری تک سل و 2 سل TP5100 به همراه محافظ برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند

 این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.

شارژر باتری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باتری های لیتیومی تک سلول ۴.۲ ولت و دو تایی ۸.۴ ولت می باشد( برای تعیین تک سل و یا دو سل بودن کافی است جامپر SET روی برد را لحیم نمایید).

این ماژول مدار را از انواع آسیب هایی مثل کاهش ولتاژ ،افزایش جریان ، افزایش دما ،اتصال کوتاه و اتصال معکوس باتری ها محافظت می کند.

ولتاژ ورودی این ماژول ۵V-15V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از ۰.۱ الی ۲ آمپر تنظیم کرد.با توجه به فرکانس ۴۰۰ کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.

مشخصات

• ولتاژ شارژ :  دو سلولی  ۸.۴ ولت – تک سلولی  ۴.۲ ولت
• محافظت دما , جریان , اتصال کوتاه و …
• ولتاژ ورودی : ۵ تا ۱۵ ولت
• جریان شارژ : حداکثر ۲ آمپر
• فرکانس مد سوئیچینگ : ۴۰۰ کیلوهرتز
• ابعاد :  ۲۵ * ۱۷ * ۵ میلیمتر
• دارای نشانگر LED :
  در حال شارژ : قرمز / شارژ کامل و یا بدون بار : آبی
