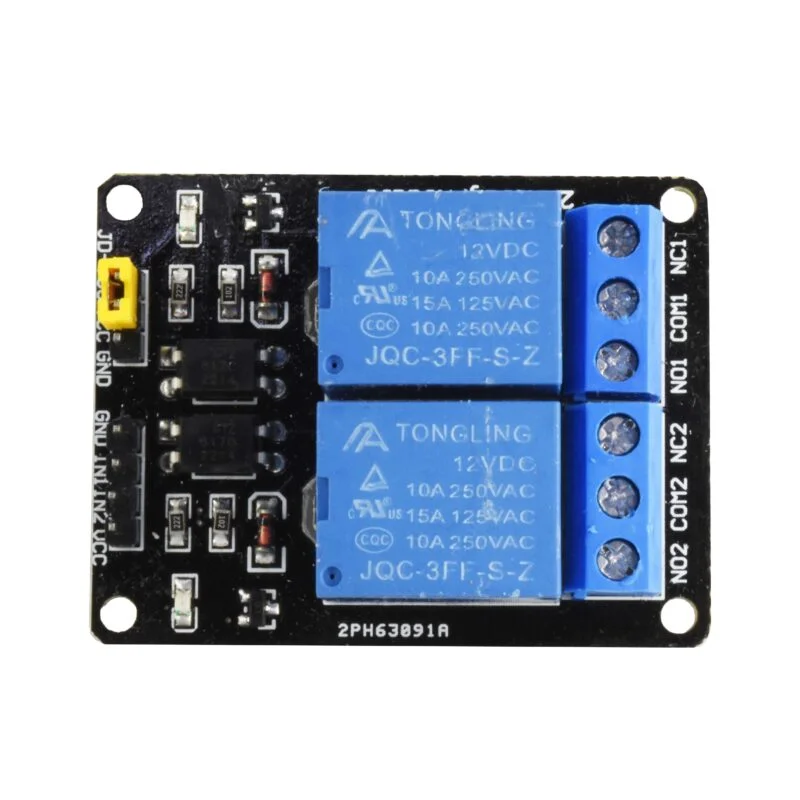

ماژول رله 2 کانال 12 ولت – Relay Module 12V

ماژول رله 2 کانال 12 ولت – Relay Module 12V  با یک خروجی با قابلیت هدایت تا 10 آمپر برای هر خروجی قابل استفاده در انواع مدارات می باشد.

• 12 ولت

رله که در قالب یک ماژول رله ارائه می‌شود، یک سوئیچ الکتریکی است که می‌تواند با عبور یا عدم عبور جریان، روشن یا خاموش شود و مدار مورد نظر را قطع و وصل کند. ماژول رله به گونه‌ای طراحی شده که با ولتاژ پایین مانند 3٫3 ولت یا 5 ولت آردوینو کنترل شود.تأمین و واردات قطعات هایتک را به ما بسپارید.

روی ماژول‌های رله، مکعبی وجود دارد که تعداد کانال‌های آن را نشان می‌دهد. ماژول های رله با دو کانال، چهار کانال، هشت کانال و بیشتر از آن نیز موجود هستند.

رله یک سوئیچ الکتریکی است که دو کنتاکت دارد. با جدا شدن این دو کنتاکت، رله مدار باز شده و با تماس این دو، بسته می‌شود و جریان را از خود عبور می‌دهد.

درون رله یک سوئیچ 120/240 ولت وجود دارد که به یک آهنربای الکتریکی متصل است. وقتی رله سیگنال HIGH را در پین سیگنال دریافت می‌کند، آهنربای الکتریکی شارژ می‌شود و کنتاکت‌های سوئیچ را باز می‌کند یا می‌بندد.

رله دو نوع کنتاکت الکتریکی دارد: «در حالت عادی باز» (Normally Open) یا NO و «در حالت عادی بسته» (Normally Closed) یا NC. سیگنالی که استفاده می‌کنید به این بستگی دارد که آیا می‌خواهید سیگنال 5 ولت سوئیچ را روشن یا خاموش کند.

در هر دو مورد، جریان تغذیه 120-240 ولت در ترمینال مشترک (C) وارد رله می‌شود. برای استفاده از کنتاکت‌های در حالت عادی باز، از ترمینال NO استفاده کنید. برای استفاده از کنتاکت‌های در حالت عادی بسته نیز باید از ترمینال NC استفاده شود.
