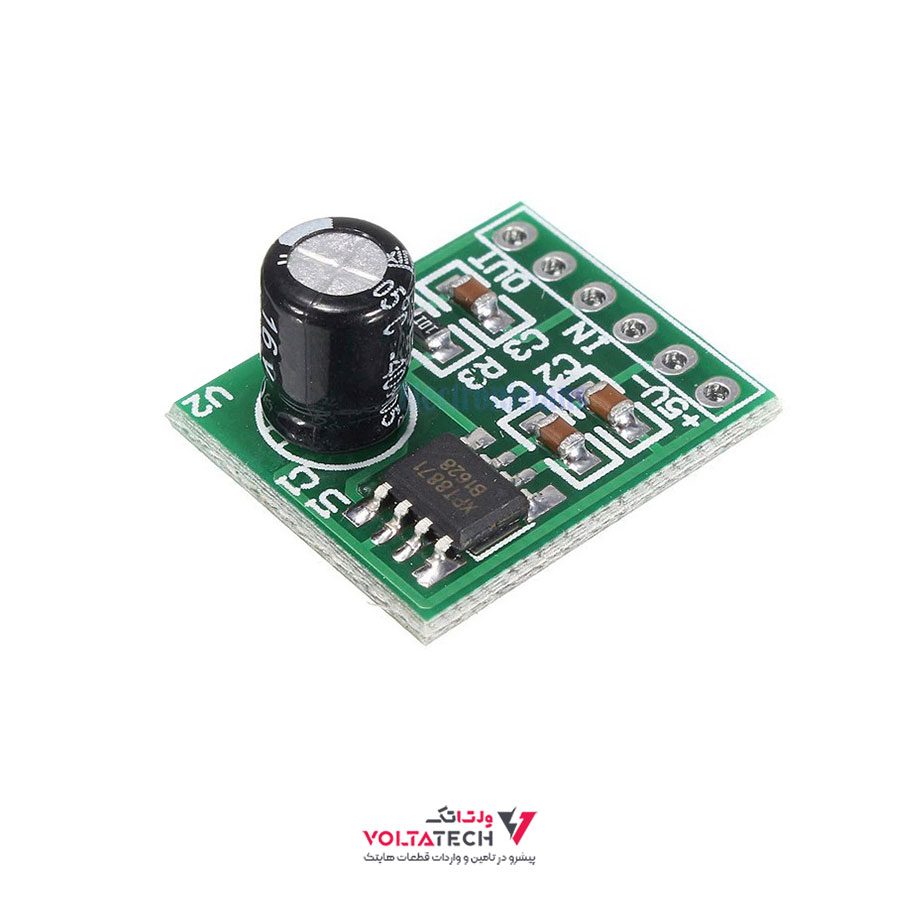

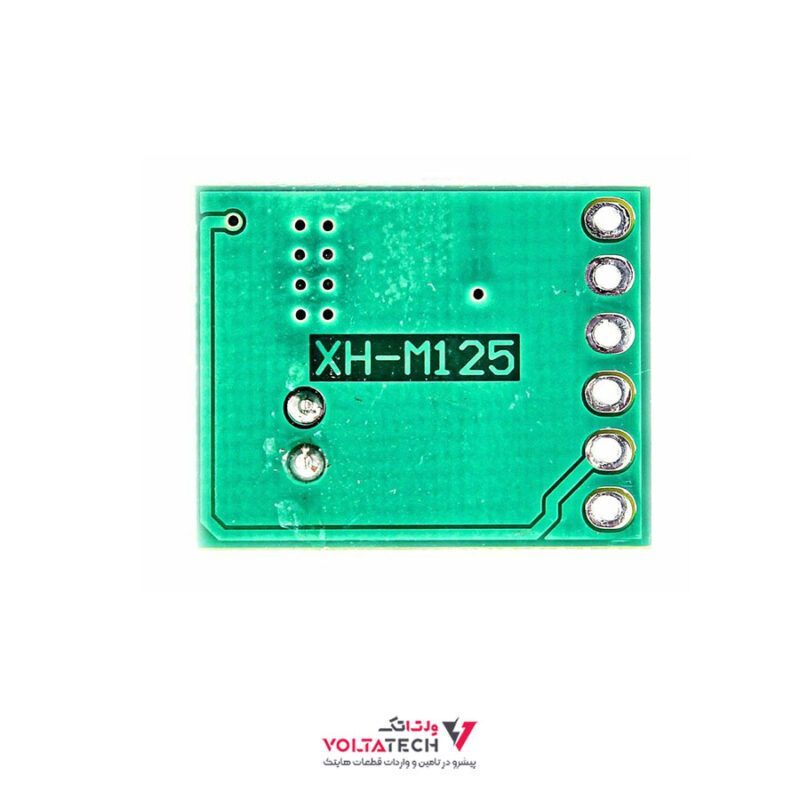

ماژول تقویت کننده 5 وات مونو XHM125

ماژول تقویت‌کننده XHM125 یک ماژول قدرتمند و کاربر پسند برای تقویت صدای یک کاناله با توان 5 وات است (یک آمپلی فایر دیجیتالی کلاس D است ). این ماژول به‌طور خاص برای تقویت سیگنال‌های صوتی در پروژه‌های الکترونیکی و سیستم‌های صوتی طراحی شده است و به کاربران این امکان را می‌دهد که به‌ راحتی صدای خروجی دستگاه‌های مختلف را تقویت کنند.

مشخصات فنی :

توان خروجی 5 وات
ولتاژ تغذیه 3.3V الیDC 5V
ورودی سیگنال لاین (خروجی صوتی AUX)
نوع تقویت‌کننده کلاس D برای کیفیت بالای صوت
ابعاد: 52mm × 30mm × 22mm
محافظت در برابر اتصال کوتاه و حفاظت در برابر دماهای بالا

نحوه استفاده و نصب:

اتصال به منبع تغذیه: ماژول XH-M125 نیاز به تغذیه DC با ولتاژ مناسب دارد.
اتصال ورودی صوتی: سیگنال لاین خروجی سیستم های مختلف رو به ورودی صدای ماژول متصل کنید .
اتصال به بلندگو: خروجی ماژول به بلندگو با مقاومت 4 تا 8 اهم متصل می‌شود. توجه داشته باشید که توان خروجی بستگی به مقاومت بلندگو دارد.

نکات مهم:

محدوده ولتاژ تغذیه: برای جلوگیری از آسیب به ماژول، ولتاژ تغذیه نباید از 6 ولت بیشتر شود.
سیگنال ورودی: بهتر است از سیگنال‌های صوتی با کیفیت استفاده کنید تا از اختلالات و نویز جلوگیری شود.
حفاظت داخلی: ماژول دارای سیستم حفاظت داخلی در برابر اتصال کوتاه و دمای بالا است.

مزایا:

کیفیت صدای بالا: تقویت‌کننده کلاس D با صدای شفاف و باکیفیت.
ابعاد کوچک و نصب آسان: مناسب برای پروژه‌های مختلف و فضاهای محدود.
کاربردهای متعدد: از استفاده در سیستم‌های صوتی خانگی گرفته تا پروژه‌های الکترونیکی DIY.
این ماژول انتخاب مناسبی برای کسانی است که به دنبال تقویت سیگنال‌های صوتی خود با یک راه‌ حل مقرون‌ به‌صرفه و کارآمد هستند. استفاده از آن در پروژه‌های الکترونیکی، سیستم‌های صوتی و حتی کاربردهای صنعتی می‌تواند نتیجه عالی داشته باشد.

Description

XPT8871 Mono Audio Amplifier Module is an anti interference and a tiny 5 Watts mono power amplifier, which works in conventional class (class AB and class D). This 5W is the maximum power and occurs on a 2Ω, BTL speaker load, THD <10% and 5V While using a 5V, 1A power supply, its positive and negative terminal

Features

Chip: XPT8871
Anti-interference, sound quality, low power consumption
Power supply voltage: DC 5V, 1A (positive and negative can not be connected to the reverse, the reverse immediately burn IC)
Output Power: 5W
Channel Type: Single Channel
Application : USB Speaker, Portable Speaker, TV, DVD, Satellite Finder, Navigator , etc
