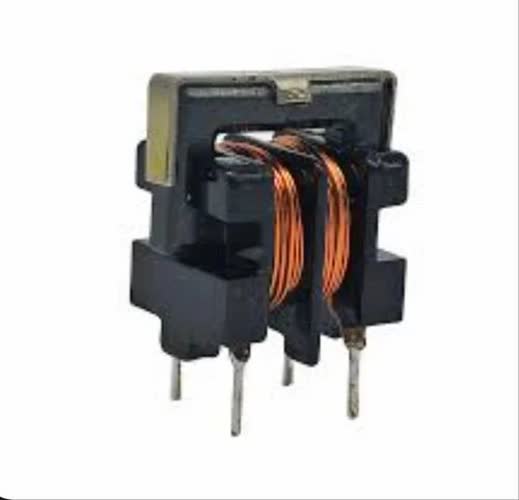

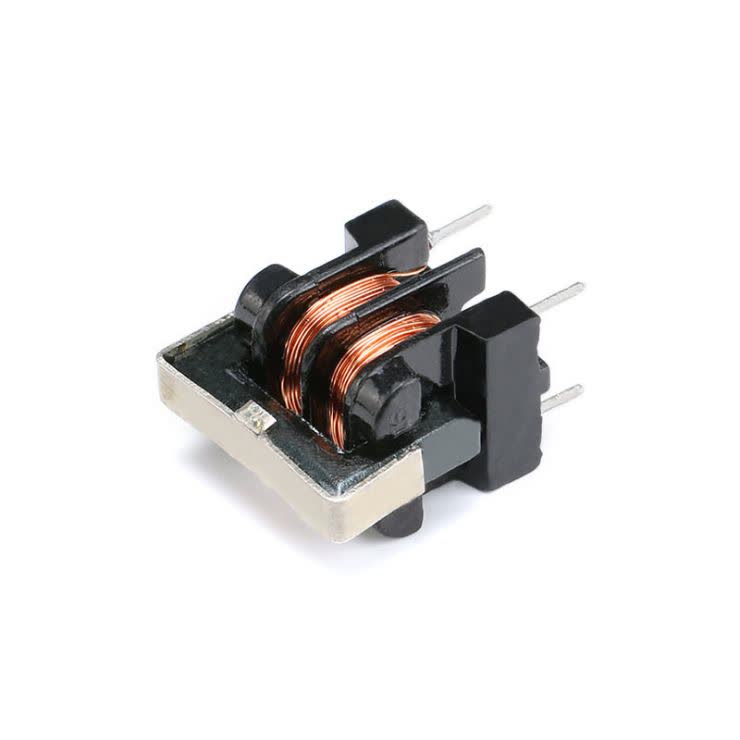

لاین فیلتر کوچک EMI Filter

معرفی و کاربرد چوک حالت مشترک (Common Mode Choke)

چوک حالت مشترک (Common Mode Choke) یا فیلتر لاین یکی از اجزای حیاتی در سیستم‌های الکترونیکی و الکتریکی به‌ویژه در منابع تغذیه، درایورها و تجهیزات صنعتی محسوب می‌شود. این قطعه برای حذف نویزهای الکترومغناطیسی (EMI) و افزایش ایمنی الکترومغناطیسی (EMC) طراحی شده و نقش مهمی در بهبود کیفیت سیگنال و کاهش تداخلات فرکانسی دارد.

استفاده جداگانه از فیلتر ها با مدارات ترکیبی انها خیلی به صرفه تر و کامل تر از ماژول های اماده است البته اگر مشکل فضا ندارید. استفاده از فیلتر EMI در ورودی تمامی مدارات مهم AC یا DC حتما پیشنهاد میشود.

مشخصات:

ابعاد: 15.6×10.6 میلی متر

ارتفاع: 15.6 میلی متر

فاصله پایه های نزدیک: 7 میلیمتر می باشد.

فاصله پایه های دور: 8 میلیمتر می باشد.

اندوکتانس اولیه = اندوکتانس ثانویه : حدودا بین 2 الی 20 میلی هانری – این عدد در مدارات پالس بی تاثیر است و فقط نسبت یک به یک بودن مدنظر می باشد

کاربردها:
منابع تغذیه سوئیچینگ (SMPS): جلوگیری از ورود نویز به شبکه برق و محافظت از تجهیزات.

تجهیزات صنعتی و اتوماسیون: بهبود ایمنی الکترومغناطیسی در خطوط فرمان و تغذیه.

سیستم‌های مخابراتی و پزشکی: کاهش اختلالات فرکانسی در محیط‌های حساس.

محافظت از دستگاه‌های حساس: جلوگیری از انتشار نویز از طریق کابل‌های برق یا سیگنال.

نحوه عملکرد:
چوک حالت مشترک دارای دو یا چند سیم‌پیچ است که روی یک هسته فریت مشترک پیچیده شده‌اند. وقتی جریان حالت مشترک (نویز) از دو سیم عبور می‌کند، جریان‌ها در جهت یکسانی هستند و باعث ایجاد اندوکتانس زیاد برای این نویز می‌شوند، در حالی که سیگنال‌های مفید که در جهت مخالف حرکت می‌کنند، خنثی می‌شوند و بدون افت عبور می‌کنند.
