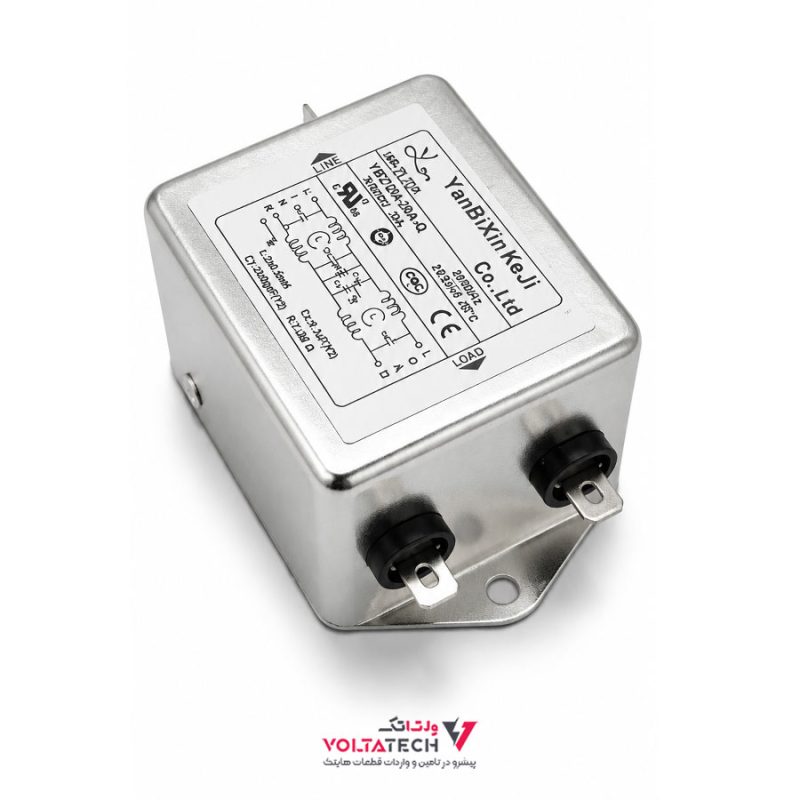

فیلتر EMI سری مدیکال 20 آمپر – EMI FILTER سری مدیکال
توضیحات محصول
فیلتر EMI سری مدیکال 20 آمپر – EMI FILTER سری مدیکال با ورودی و خروجی 220 ولت تک فاز یکی از بهترین گزینه ها جهت حذف نویز EMI می باشد.
گارانتی اصالت و سلامت فیزیکی کالا
قیمت کالا:
1,187,500 تومان قیمت اصلی 1,187,500 تومان بود.1,045,000 تومانقیمت فعلی 1,045,000 تومان است.
موجود
آخرین بروزرسانی قیمت: 5 شهریور 1403
فیلتر EMI سری مدیکال 20 آمپر – EMI FILTER سری مدیکال با ورودی و خروجی 220 ولت تک فاز یکی از بهترین گزینه ها جهت حذف نویز EMI می باشد. این فیلتر 2 طبقه نویزهای ناشی از EMI را حذف میکند و برای تمامی ادوات از جمله دستگاه های پزشکی ، دستگاه های صنعتی و مخابراتی بسیار پرکاربرد می باشد.
این محصول تولید شرکت YBX چین می باشد که به صورت تخصصی در زمینه فیلترهای EMI فعالیت میکند و بسیار با کیفیت است. مدل این فیلتر YB21D3-20A-Q5 است که میتواند جهت بررسی اطلاعات بیشتر به برگه های فنی آن مراجعه نمایید.
فیلتر EMI چیست :
فیلتر EMI سری مدیکال یا فیلتر تداخل الکترومغناطیسی ، برای سرکوب سازی تداخل امواج الکترومغناطیسی ناشی از تجهیزات و ادوات دیگر بر روی تجهیزاتی که نیاز به ایمنی بالایی دارند مورد استفاده قرار می گیرد.
همچنین ، فیلتر EMC برای کاهش انتقال نویزهای الکترومغناطیسی از منبع تغذیه به درایو مورد استفاده قرار می گیرند. تمام درایوهای استاندارد دارای یک فیلتر EMC داخلی می باشند که توسط مشتری یا کاربردهای صنعتی مختلف تعیین می گردد.
در مواردی که فیلترینگ سطح بالاتری مورد نیاز باشد ، فیلتر EMC خارجی را می توان به درایوی که فاقد فیلتر است و یا حتی فیلتر داخلی نیز دارد، اضافه می نمایند.
فیلتر EMI سری مدیکال 20 آمپر به صورت نصب سطحی بر روی دستگاه می باشد که میتوان ن را بر روی بدنه پیچ کرد. ابعد این فیلتر 51*85 میلی متر می باشد.
به هرحال بهترین عملکرد درایو زمانی است که فیلتر خارجی مناسب به آن اعمال گردد. انواع زیادی از فیلترهای EMI /EMC وجود دارد. این فیلترها در طبقه بندی های مختلف از دیدگاه نوع ، سایز یا دیمانسیون ، امپدانس ،ماکزیمم مقاومت DC، کاپاسیتانس و جریان نامی ارایه می گردند.
- کاربردهای فیلتر EMI شامل : – خطوط دیتا – خطوط منابع تغذیه ثانویه برای دیجیتال صوتی /تصویری و تجهیزات مخابراتی – مادربرد کامپیوتر – USB ها – پرینتر – درایوهای هارد دیسک – CD و DVD رام – آداپتورهای AC
نمودار جریان این فیلتر را میتوان در شکل زیر مشاهده نمود :
وزن |
220 گرم |
---|---|
ابعاد |
8.5 × 5.1 × 2.9 سانتیمتر |
نوع فیلتر : |
EMI |
تعداد طبقات فیلتراسیون : |
2 طبقه |
محدوده ولتاژ ورودی : |
110 تا 220 ولت |
محدوده ولتاژ خروجی : |
110 تا 220 ولت |
جریان خروجی : |
20 آمپر |
فرکانس کاری : |
50 هرتز |
Model |
YB21D3-20A-Q |
Transfer Function |
Low Pass |
Package Type |
Surface Mount |
Nominal Center Frequency |
10K-30MHZ |
Insertion Loss |
60~90dB |
Input Impedance |
50Ω |
Rated Voltage |
115V/250V |
Rated Current |
1~15A |
Environmental Temperature |
40°C |
Temperature Range |
-25℃~+85℃ |
Operating Frequency |
50/60HZ |
Line to Line |
1450VDC |
Line to Ground |
2250VDC |
