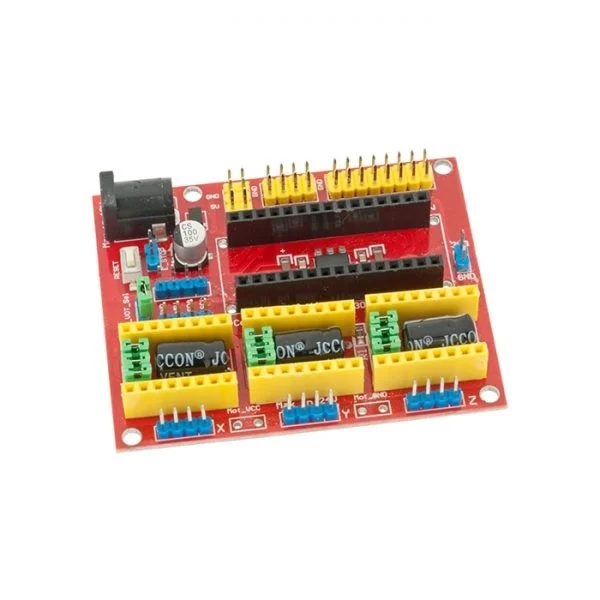

شیلد CNC ورژن 4 – مخصوص آردوینو Arduino CNC Shield

شیلد CNC ورژن 4 با برد آردوینو نانو کار می کند. میتوان از این شیلد به عنوان برد توسعه درایور ماشین های حکاکی و پرینترهای سه بعدی استفاده کرد.

شیلد CNC آردوینو یا همان برد توسعه آردوینو، دارای سه سوکت می باشد که می تواند سه ماژول راه انداز میکرواستپ موتورهای استپر را راه اندازی نماید؛ که برای هر محور به 2 پین و در مجموع به 6 پین IO نیاز دارد.

شیلد CNC ورژن 4 از ماژول آردوینو NANO برای پردازش بهره گرفته و به عنوان یک برد توسعه راه اندازی CNC می تواند به سادگی برای ماشین های CNC ، چاپگرهای سه بعدی و دستگاه های حکاکی مورد استفاده قرار گیرد.

مشخصات شیلد CNC ورژن 4 :

This expansion board as a driver expansion board, can be used for engraving machines, 3D printers.
It is a total of four slots, can drive four A4988 stepper motor. Each road stepper motors only need two IO ports. In other words, six IO ports can be well managed three stepper motors. Very convenient to use.
UNO for Arduino module IO port correspondence introduction.

  ویژگی های شیلد CNC ورژن 4 :

GRBL 0.8c compatible. (Open source firmware that runs on an Arduino UNO that turns G-code commands into stepper signals (https://github.com/grbl/grbl) 4-Axis support (X, Y, Z , A-Can duplicate X,Y,Z or do a full 4th axis with custom firmware using pins D12 and D13)

2 x End stops for each axis (6 in total) o Spindle, Coolant enable and direction

Uses removable Pololu A4988 compatible stepper drivers. (A4988, DRV8825 and others)

Jumpers to set the Micro-Stepping for the stepper drivers. (Some drivers like the DRV8825 can do up to 1/32 micro-stepping ) o Compact design.

Stepper Motors can be connected with 4 pin Molex connectors.

Runs on 12-36V DC. (At the moment only the Pololu DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the board.) This is a kit that requires you to solder all components on the board
