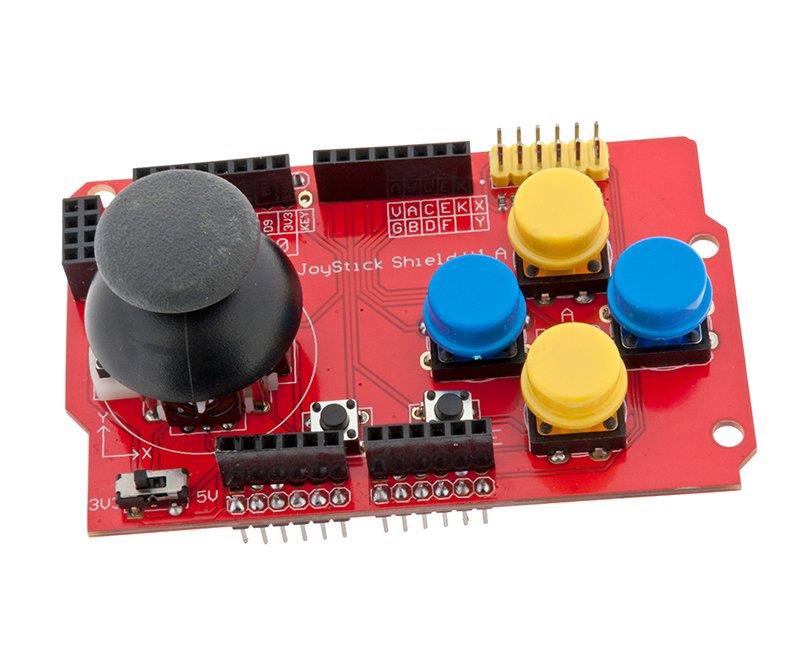

شیلد جوی استیک آردوینو Funduino Joystick

شیلد جوی استیک آردوینو Funduino Joystick جهت تبدیل آردوینو به جوی استیک که دارای امکانات مختلفی همچون نمایشگر، رابط بیسیم و… می‌باشد که برای کنترل انواع لوازم از جمله ربات و اسباب بازی کاربرد دارد. با توسعه هرچه بیشتر بردهای آردوینو، شاهد رشد ابزارهای جانبی جهت کار با این برد نیز هستیم. یکی از پرکاربردترین ابزار جانبی کار با آردوینو، شیلدها هستند. شیلدها بردهایی هستند که به سادگی روی بردها قرار می گیرند. در این حالت سیم کشی ها بسیار کم شده و مدار مرتب خواهد شد.

شیلد جوی استیک چیست :

شیلد جوی استیک، یک شیلد فوق العاده کاربردی  با امکانات بسیار است. این شیلد دارای 4 دکمه و یک اهرم آنالوگ است. این شیلد به سادگی بر روی برد آردوینو UNO قرار گرفته و تغذیه خود را از همین طریق تامین می کند. علاوه بر این روی این ماژول می توان ماژول های مخابراتی  نظیر NRF و بلوتوث نیز، نصب نمود.

شیلد جوی استیک آردوینو با قابلیت اتصال ماژول بلوتوث، LCD نوکیا 5110 و اتصال NRF24L01 برای بازی های جوی استیک بسیار کاربردی است. این برد دارای تعدادی کلید و یک جوی استیک PS2 می باشد. همچنین ولتاژ کاری این برد 3.3 یا 5 ولت است که توسط یک کلید قابل انتخاب می باشد.

این شیلد روی آردوینو قرار می گیرد و تبدیل به یک کنترلر ساده می شود. دارای 7 کلید فشاری است که به صورت آنی کار می کنند، 4 کلید بزرگ به اضافه ی دو کلید کوچک و کلید انتخاب جوی استیک ، این شیلد همچینین دارای یک جوی استیک دو محوره است.

مشخصات فنی joystick Arduino shield V1.A 1 :

• سازگاری کامل با برد آردوینو UNO
• دارای سوکت جهت اتصال ماژول بلوتوث
• سوکت جهت اتصال ماژول NRF24L01
• دارای سوکت جهت اتصال نمایشگر نوکیا 5110
• دارای کلید جهت تعیین ولتاژ تغذیه بین 3 و 5 ولت

ویژگی های شیلد جوی استیک Funduino Joystick :
