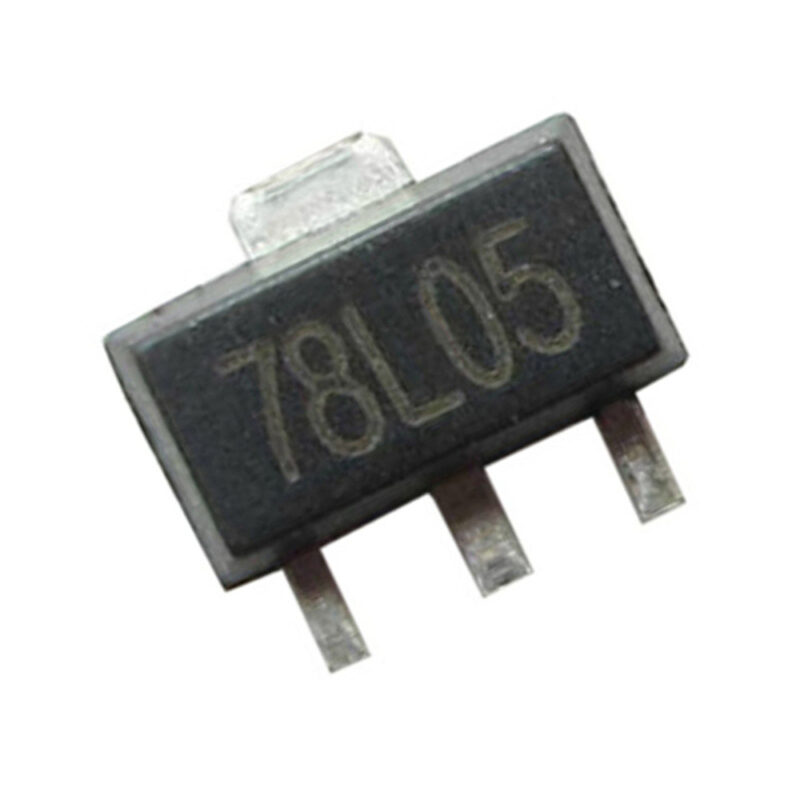

رگولاتور 78L05 SMD پکیج SOT-89 اورجینال

رگولاتور 78L05 SMD پکیج SOT-89 اورجینال | تثبیت ولتاژ دقیق و کم‌مصرف برای پروژه‌های الکترونیکی

رگولاتور 78L05 چیست و چه کاربردی دارد؟

78L05 یک رگولاتور ولتاژ خطی (خطی مثبت) با خروجی ثابت 5 ولت و جریان پایین است که کاربرد آن در هر پروژه‌ی الکترونیکی حیاتی است. مدل SMD پکیج SOT-89 شکل کامپکت و کم‌جای آن است که به‌راحتی روی بردهای SMD یا بردهایی با فضای محدود نصب می‌شود.

در واقع، 78L05 وظیفه دارد ولتاژ ورودی (معمولاً بین ۷ تا ۱۵ ولت) را به‌صورت کاملاً پایدار روی مقدار 5 ولت DC تنظیم کند، که برای تغذیه آی‌سی‌ها، میکروکنترلر‌ها، سنسورها، ESP8266، آردوینو و بردهای دیجیتال کاملاً ایده‌آل است.

مشخصات فنی رگولاتور 78L05 پکیج SOT-89 اورجینال

تفاوت بین 78L05 با 7805 و AMS1117

بسیاری از کاربران هنگام انتخاب رگولاتور بین مدل‌های مختلف مثل 7805 یا AMS1117 دچار سردرگمی می‌شوند. جدول زیر مقایسه‌ی کلیدی این قطعات را ارائه می‌دهد:

موارد استفاده از رگولاتور 78L05 اورجینال SOT-89

این آی‌سی به‌صورت گسترده در کاربردهای زیر استفاده می‌شود:

• تبدیل ولتاژ 12V به 5V در مدارهایی که مصرف پایین دارند
• تغذیه ماژول آردوینو، ESP8266، NodeMCU و NRF24
• تثبیت ولتاژ سنسورهای دیجیتال مانند DHT22 یا DS18B20
• ایجاد مدارهای تنظیم ولتاژ روی بردهای پنل خورشیدی
• جایگزین کم‌هزینه در پروژه‌های طراحی حجم‌پایین
• تغذیه میکروکنترلرهای ARM، AVR، و STM32 در شرایط ایزوله

نکات مهم در استفاده و طراحی با 78L05 پکیج SOT-89

برای عملکرد مطمئن و دقیق، رعایت چند نکته توصیه می‌شود:

• استفاده از دو خازن ۱۰۰nF سرامیکی و ۱۰µF الکترولیت در ورودی و خروجی توصیه می‌شود تا عملکرد پایداری در برابر نویز داشته باشد
• هرگز جریان خروجی را بیش‌تر از 100mA نکشید، ممکن است آی‌سی داغ شده و عملکرد ناپایدار شود
• در صورت نیاز به خنک‌کاری، از پد مسی بزرگ‌تر در PCB یا هیت‌سینک کوچک استفاده کنید
• اگر از نسخه اورجینال برند ST یا UTC استفاده شود، رفتار دمایی و پایداری بسیار بهتر از مدل‌های کپی است

چگونه نسخه اورجینال رگولاتور 78L05 را از تقلبی تشخیص دهیم؟

نسخه‌های تقلبی معمولاً چاپ تار، بی‌رنگ یا بدون لوگو دارند. کیفیت قلع‌کاری پایه‌ها و نوع چاپ لوگو یکی از مهم‌ترین روش‌ها برای تشخیص است. همچنین کپی‌ها در ولتاژ بالا داغ می‌شوند. برندهایی مانند UTC، STMicro و ON Semi نشانه‌ای از اصالت کالا هستند.

سوالات متداول کاربران (FAQ)

1. آیا 78L05 با 7805 فرق دارد؟
   بله، 78L05 جریان کمتری می‌دهد، ابعاد کوچک‌تری دارد و مخصوص طراحی‌های SMD است.
2. جریان خروجی آن چقدر است؟
   تا 100 میلی‌آمپر، بهتر است به صورت پایدار روی 60 تا 70 میلی‌آمپر استفاده شود.
3. چه مقدار افت ولتاژ دارد؟
   برای خروجی دقیق 5 ولت، حدود 7 ولت ورودی نیاز دارید (Dropout در حدود 2 ولت).
4. آیا برای آردوینو مناسب است؟
   کاملاً بله. مخصوصاً مدل نانو، ATTiny85، سنسورها و ماژول‌های کم‌مصرف.
5. آیا نیاز به خنک‌کننده دارد؟
   در مصرف‌های کوتاه و جریان کمتر از 80mA خیر، اما برای استفاده مداوم، رسانایی گرمایی مناسب در PCB توصیه می‌شود.

چرا 78L05 را از فروشگاه ما تهیه کنید؟

رگولاتورهایی که ما عرضه می‌کنیم دارای مشخصات زیرند:

• 100٪ اورجینال برند UTC / ST
• ارسال به‌صورت نوار SMD یا پک ۱۰ عددی
• قیمت رقابتی مخصوص پروژه‌های دانشجویی و صنعتی
• تست عملکرد قبل از بسته‌بندی
• امکان مشاوره و پشتیبانی فنی پس از خرید
• ارسال سریع به تمام نقاط ایران

جمع‌بندی؛ چرا 78L05 یکی از بهترین انتخاب‌هاست؟

اگر در حال طراحی یک مدار مبتنی‌ بر میکروکنترلر، ماژول وای‌فای یا سنسور هستید و فضای کافی برای آی‌سی‌های DIP بزرگ ندارید، 78L05 پکیج SOT-89 انتخابی هوشمندانه است. مصرف کم، قیمت مناسب، نصب آسان و پایداری در ولتاژ خروجی، همه چیزهایی است که یک مهندس یا علاقه‌مند به الکترونیک از یک رگولاتور ولتاژ انتظار دارد.
