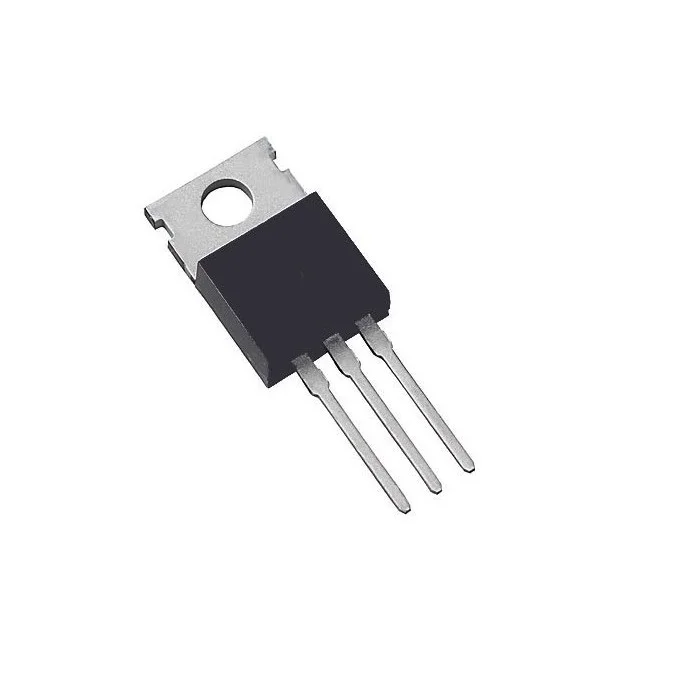

رگولاتور ولتاژ 7809 پکیج TO-220

رگولاتور ولتاژ 7809 پکیج TO-220 یک نوع آی سی رگولاتور خطی کاهنده می باشد. این تثبیت کننده ولتاژ دارای ولتاژ خروجی +9 ولت ثابت می باشد. حداقل ولتاژ ورودی در این رگولاتور 9 ولت و حداکثر ولتاژ ورودی 35 ولت است.

این رگولاتورها برخلاف رگولاتورهای سوییچینگ، ابعاد بسیار کوچکی داشته و نیاز به هیچ قطعه اضافه جهت راه اندازی نیستند.  ولتاژ خروجی این رگولاتور 8.9 تا 9.1 ولت dc بوده، اما ولتاژ معمول خروجی، 9 خواهد بود. این رگولاتور توان تامین جریان 1 آمپری را در خروجی، دارد. راه اندازی کار با این رگولاتور بسیار ساده است. کافیست ولتاژ ورودی را به رگولاتور اعمال کنید. سپس در خروجی 9 ولت را دریافت خواهید نمود.

مشخصات آی سی رگولاتور ولتاژ 7809 پکیج TO-220 :

• ولتاژ خروجی 9
• توان تامین جریان 1 آمپر در خروجی
• دارای حفره جهت پیچ شدن و مهارسازی
• دارای سه پایه برای ولتاژ ورودی، GND و خروجی
• راه اندازی سریع، آسان و بدون نیار به قطعات اضافی

نکات مربوط به راه اندازی رگولاتور ولتاژ 7809 :

رگولاتور 7809، یک رگولاتور خطی جهت کاهش ولتاژ ورودی است. همزمان با افزایش ولتاژ ورودی، توان تلفاتی در خروجی زیاد می شود. این موضوع به شکل حرارت بر روی رگولاتور ظاهر می گردد. به طوریکه با افزایش ولتاژ ورودی، رگولاتور داغ خواهد نمود. چنانچه قصد اعمال ولتاژ های 12 به بالا را داشته و یا جریان خروجی در حدود یک آمپر است، حتما از هیت سینک استفاده کنید. همچنین، جهت دریافت خروجی مطمئن تر، مدار زیر نیز، پیشنهاد می شود.
