دستگاه دزدگیر و SMS کنترلر هوشمند لگزو مدل SC302

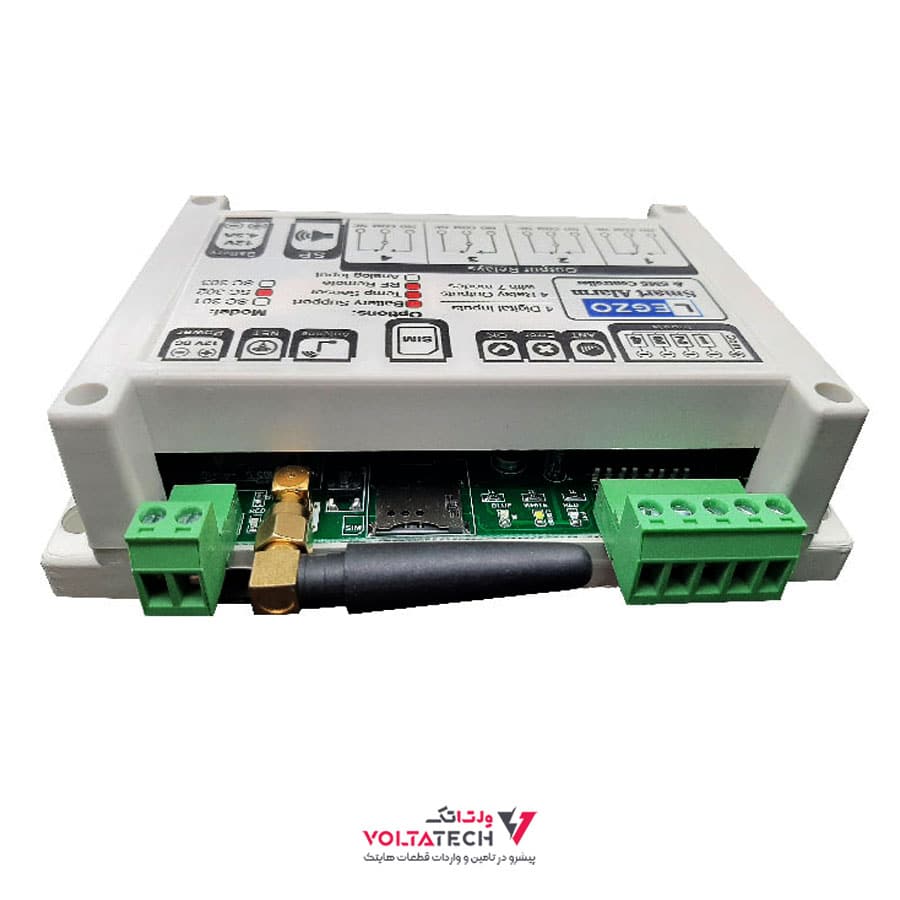

دستگاه دزدگیر و SMS کنترلر هوشمند لگزو مدل SC302 با 4 زون سیمی و 4 زون بیسیم (فرکانس 433MHz) دارای 4 رله خروجی فول آپشنال است. دزدگیر لگزو دارای اپلیکیشن بسیار کاربردی است که استفاده از دزدگیر را بسیار آسان و لذت بخش میکند. دزدگیر هوشمند لگزو مدل SC302 دارای 4 رله خروجی و 4 کانال ورودی است و تغذیه مورد نیاز آن منبع تغذیه (آداپتور) ولتاژ 12ولت و جریان 5آمپر است. از این محصول می توانید در موارد زیر استفاده بفرمایید:

کنترل کلیه لوازم برقی از راه دور با استفاده از موبایل (اپلیکیشن، پیامک و تماس) و همچنین به صورت اتوماتیک بر اساس سناریوهای زمانی که خودتان تعیین کرده اید.
استفاده به عنوان دزدگیر سیمکارتی حرفه ای برای منزل، فروشگاه، ویلا و غیره
کنترل دما و تجهیزاتی حرارتی و برودتی مانند سردخانه، گلخانه، موتورخانه و غیره

متعلقات دستگاه دزدگیر و SMS کنترلر هوشمند:

1 عدد پنل دزدگیر لگزو مدل SC302
1 عدد ریموت فرکانس 433MHz
۱ عدد خشاب سیمکارت
۴ عدد مادگی ترمینال فونیکس ۳ پین (سوکت خروجی­ها)
۱ عدد مادگی ترمینال فونیکس ۵ پین (سوکت ورودی­های دیجیتال)
۳ عدد مادگی ترمینال فونیکس ۲ پین (سوکت آداپتور، باتری و آژیر دستگاه)
1 عدد آنتن GSM تیغه ای سیمدار 3 متری
مشخصات فنی:
ولتاژ ورودی 12 ولت DC
جریان تغذیه ۲ آمپر
جریان قابل تحمل کنتاکت رله ­های خروجی حداکثر ۷ آمپر
ابعاد ۴*۱۲*۱۵ سانتیمتر
وزن ۳۰۰ گرم

ویدئوی آموزش کار با اپلیکیشن لگزو:

امکانات دستگاه:

تعداد کانال (رله) خروجی: ۴ کانال
نوع رله های خروجی: جریان 5 آمپر و 2 حالته NO/NC
تعداد کانال (تریگر) ورودی: ۴ کانال (۴ زون باسیم)
تعداد کانال ورودی بیسیم: 4 کانال (4 زون بیسیم فرکانس 433MHz)
نوع تریگر ورودی: ۹ تا ۲۴ ولت دیجیتال
اپلیکیشن: اپلیکیشن اختصاصی اندروید (قابل دانلود از بازار و مایکت)
فرمان با ریموت: قابلیت ذخیره سازی ۸۵ عدد ریموت
تعداد مدیر و کاربر: ۲مدیر و ۲۰ کاربر
سیستم دزدگیر: قابلیت فعال و غیر فعال کردن دزدگیر با اپلیکیشن و ریموت و به صورت اتوماتیک (بر اساس تنظیم تایم)
فعال و غیر فعال کردن زون های دزدگیر: هر یک از زونهای با سیم و بیسیم دزدگیر را از طریق اپلیکیشن و پیامک میتوانید فعال و غیر فعال کنید.
تایمر دزدگیر: قابلیت تنظیم زمان برای فعال و غیر فعال شدن سیستم دزدگیر در زمان دلخواه به صورت روزانه و هفتگی
تماس دزدگیر: در صورت آلارم دزدگیر با مدیر و ۵ کاربر تماس می گیرد
نحوه فرمان به کانال های خروجی: فرمان با اپلیکیشن و پیامک و تک زنگ و ریموت و به صورت اتوماتیک (بر اساس تنظیم تایم)
تعداد حالت قابل تنظیم هر کانال خروجی: ۸ حالت – روشن/خاموش (با تماس و اپلیکیشن و ریموت و به صورت اتوماتیک (بر اساس تنظیم تایم))- شستی (با تماس و اپلیکیشن و ریموت) – تایمر (۱ثانیه تا ۱۸ساعت) – کرکره ای – ترموستات – ارتباط مستقیم ورودی به خروجی – دزدگیر – دزدگیر تایم دار (۳ دقیقه)
تعداد حالت قابل تنظیم هر کانال ورودی با سیم: ۳ حالت – ورودی ساده – زون دزدگیر – زون دزدگیر ۲۴ساعته
تعداد حالت قابل تنظیم هر کانال ورودی بیسیم: ۱ حالت – زون دزدگیر
کنترل دما: دارای ترموستات اتوماتیک با قابلیت تنظیم دمای بحرانی در ۲ سطح (دمای بحرانی بالا و دمای بحرانی پایین) و همچنین قابلیت جابجایی سنسور دما تا فاصله ۵ متر از دستگاه (آپشن در صورت درخواست مشتری)
بازه اندازه گیری دما: از منفی ۲۰درجه تا مثبت ۱۲۰درجه سانتیگراد با دقت ۱درجه سانتیگراد
ساعت فرمان روزانه و هفتگی: قابلیت تعریف ۲۰ سناریوی تایمی به صورت روزانه و هفتگی و ماهانه برای تمام خروجی ها (خروجی هایی که در مد کاری روشن/خاموش تنظیم شده اند) و همچنین برای سیستم دزدگیر
شارژر داخلی: دارای شارژر داخلی اتوماتیک برای اتصال باتری پشتیبان
اعلام وضعیت برق تغذیه دستگاه دزدگیر و SMS کنترلر هوشمند لگزو مدل SC302 : قابلیت اعلام قطع یا وصل برق ورودی دستگاه و همچنین قابلیت اعلام وضعیت باتری پشتیبان دستگاه
دارای میکروفن داخلی: قابلیت شنیدن صدای محیط با کیفیت عالی در هنگام تماس با دستگاه یا در حالت اعلام سرقت
قابلیت حذف ریموتها و چشم های بیسیم دزدگیر: توسط میکروسویچ روی دستگاه شما می توانید به صورت مجزا کل ریموتها و کل سنسورهای بیسیم را از حافظه دستگاه حذف بفرمایید.
قابلیت ریست کارخانه: از طریق میکروسویچ روی دستگاه میتوانید تمام تنظیمات دستگاه را به حالت کارخانه برگردانید.

اتصالات و نشانگرها:

اتصالات و نشانگرها

کنتاکت رله­ های خروجی: هر رله دارای یک کنتاکت 2 حالته NO/NC است. حداکثر جریان قابل تحمل کنتاکت­ها 5 آمپر است.
ورودی­های دیجیتال: دارای 5 پورت است. اولین پورت به عنوان پورت مشترک و پورت­های بعدی به ترتیب به عنوان پورت­های ورودی 1 تا 4 می­باشند. به پورت مشترک (COM) ولتاژ مثبت و پورت­های 1 تا 4 ولتاژ منفی متصل می­شود. پورت­های ورودی، با ولتاژ 9 تا 30 ولت قابل تحریک هستند.
LED نشانگر قرمز ANT : میزان آنتن دهی دستگاه را نشان می دهد. در صورتی که این LED روشن باشد، نشان دهنده آنتن دهی مناسب و در صورتی که خاموش باشد، نشان دهنده آنتن دهی ضعیف است.
LED نشانگر سفید Error :
LED نشانگر آبی OK : با دریافت و ارسال هر پیام توسط دستگاه، این LED یه صورت لحظه ­ای روشن می­شود.
سوکت سیمکارت: محل قرار گرفتن سیمکارت در دستگاه است. دقت نمایید که قبل از راه اندازی دستگاه، سیمکارت را در سوکت قرار دهید (با جهت صحیح که روی قاب دستگاه نشان داده شده) و سپس دستگاه را روشن کنید.
کانکتور آنتن: این کاکتور جهت اتصال آنتن به دستگاه می­باشد. دقت نمایید قبل از راه اندازی دستگاه، ابتدا آنتن را به کانکتور متصل کنید و سپس دستگاه را روشن بفرمایید.
LED نشانگر قرمز: در صورتی که این LED هر 3 ثانیه چشمک بزند نشان دهنده اتصال دستگاه به شبکه موبایل است و اگر هر 1 ثانیه چشمک بزند نشان دهنده عدم وجود شبکه موبایل در محیط اطراف دستگاه است.
سوکت ولتاژ تغذیه: برای روشن کردن دستگاه باید ولتاژ 12 ولت DC را به این کانکتور متصل کنید.
سوکت باتری: در هنگام وصل باتری حتما به پلاریته مثبت و منفی توجه نمایید. باتری پشتیبان می بایست ۱۲ولت و از نوع سربی اسیدی باشد. میتوانید از باتری های ۴.۵ یا ۷ آمپر ساعت استفاده نمایید.
سوکت اسپیکر: اسپیکر (بلنگو) دزدگیر را به راحتی میتوانید مستقیما به این ترمینال وصل کنید.

ویدئوی آموزش راه اندازی دزدگیر لگزو:

قبل از راه اندازی دستگاه (اتصال منبع تغذیه به دستگاه) حتما توجه فرمایید که آنتن را در قسمت مربوطه متصل کنید و سیمکارت را در جهت صحیح درون خشاب قرار دهید. (در غیر اینصورت ممکن است دستگاه آسیب ببیند)
ولتاژ تغذیه دستگاه دزدگیر و SMS کنترلر هوشمند لگزو مدل SC302 را متصل بفرمایید. برای راه اندازی دستگاه یک منبع تغذیه ۱۲ ولت ۵ آمپر نیاز است. در هنگام اتصال آداپتور، پلاریته جهت منبع تغذیه اهمیتی ندارد. دستگاه دارای حفاظت پلاریته داخلی است.
پس از اتصال پاور، LEDهای روی دستگاه به شکل زیر تحریک می شوند:

LED قرمز NET در صورتی که هر 3 ثانیه چشمک بزند نشان دهنده اتصال دستگاه به شبکه موبایل است. و اگر هر یک ثانیه چشمک بزند نشان دهنده عدم اتصال دستگاه به شبکه موبایل است. (که ممکن است به علت عدم وجود شبکه موبایل در محیط محل نصب دستگاه یا وصل نکردن آنتن باشد، یا جهت سیمکارت اشتباه باشد.)
LED قرمز ANT نشان دهنده قدرت آنتن دهی است. در صورت روشن بودن آنتن دهی خوب و در صورت خاموش بودن آنتن دهی ضعیف است.
LED آبی OK در صورت دریافت و یا ارسال پیام توسط دستگاه، این LED یک بار چشمک می­زند.
LED سفید ERROR در صورت ایجاد اشکال در ارتباط بین پردازنده دستگاه و شبکه موبایل، روشن می­شود. در این حالت دستگاه به طور اتوماتیک ریست می­شود تا اگر ایراد در دستگاه هست، ایراد برطرف شود.
در اپلیکیشن LEGZO نام دلخواه دستگاه و شماره سیمکارتی که روی دستگاه نصب نموده اید را وارد نمایید و اپراتور سیمکارت دستگاه را مشخص نمایید و دکمه “افزودن دستگاه” را بزنید. یک پیام از تلفن همراه به دستگاه ارسال می شود و دستگاه سیمکارت گوشی شما را به عنوان مدیر شناسایی می کند. و یک پاسخ به گوشی شما ارسال می کند تا اپلیکیشن، دستگاه را شناسایی کند. حال اپلیکیشن و دستگاه آماده استفاده هستند.

نقشه اتصال تجهیزات به ورودی­های دیجیتال (Inputs):

نقشه اتصال تجهیزات به ورودی­های دیجیتال

نحوه اتصال سنسور چشمی دزدگیر به پورت ورودی دستگاه

(پلاریته مثبت منبع تغذیه سنسور چشمی را به پورت COM ورودی دستگاه وصل نمایید. و پلاریته منفی منبع تغذیه را از طریق کنتاکت فرمان سنسور چشمی به ورودی 1 تا 4 وصل کنید.)

ویدئوی نحوه فرمان به کنتاکتور (پمپ چاه کشاورزی) توسط دزدگیر لگزو:

نقشه اتصال تجهیزات به خروجی­های دیجیتال (Outputs):

نقشه اتصال تجهیزات به خروجی­های دیجیتال

نحوه اتصال تجهیزات با ولتاژ ۱۲ ولت (مثل آژیر دزدگیر) به خورجی دستگاه

نحوه اتصال تجهیزات با ولتاژ ۱۲ ولت

نحوه اتصال موتور کرکره برقی به خروجی کنترل پیامکی لگزو

جهت راه اندازی موتور کرکره برقی (رول آپ) می توانید از کانال های خروجی ۱ با ۲ و ۳ با ۴ استفاده نمایید. در نرم افزار کافیست خروجی مورد نظر را در وضعیت “معکوس” تنظیم نمایید. فرضا با روشن کردن خروجی ۳، رله خروجی ۳ به مدت ۶۰ ثانیه روشن میشود و سپس خاموش می­شود. و با روشن کردن خروجی ۴، رله خروجی ۳ خاموش و همزمان رله خروجی ۴ به مدت ۶۰ ثانیه روشن می­شود. و سپس خاموش می­شود.

نحوه راه اندازی موتور سه فاز توسط دستگاه SMS کنترلر لگزو
