درایور استپر موتور TB6600 قابدار 4 آمپر
نام فروشگاه : ولتاتک
توضیحات محصول

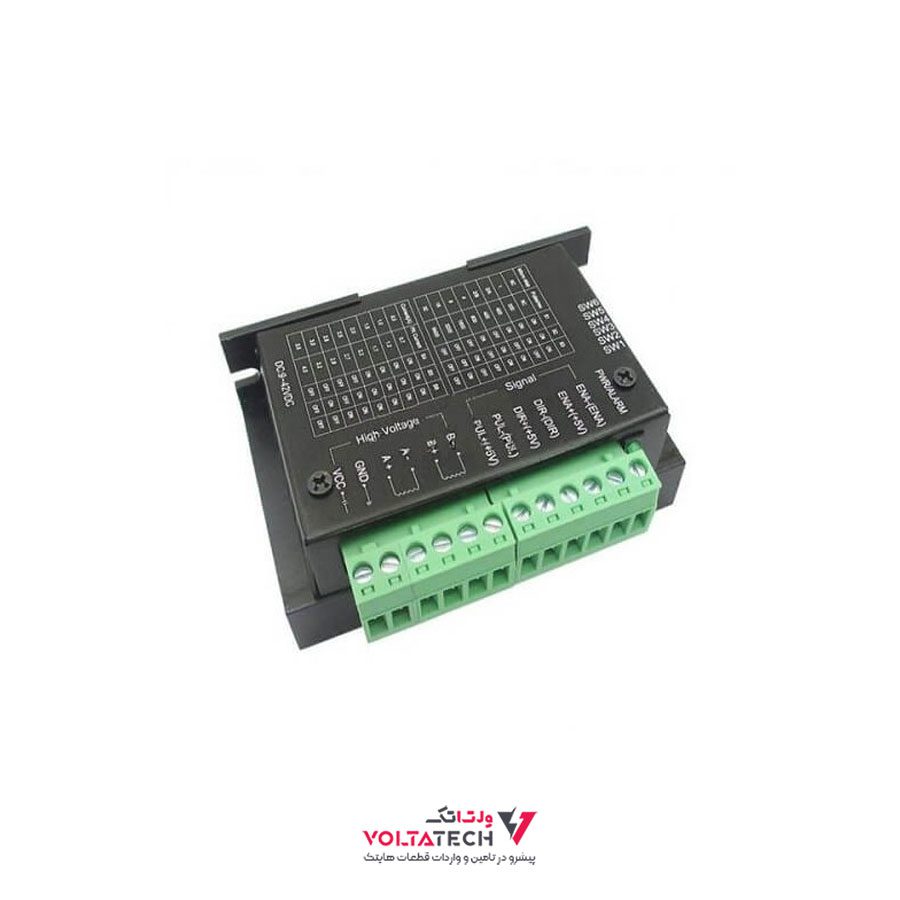

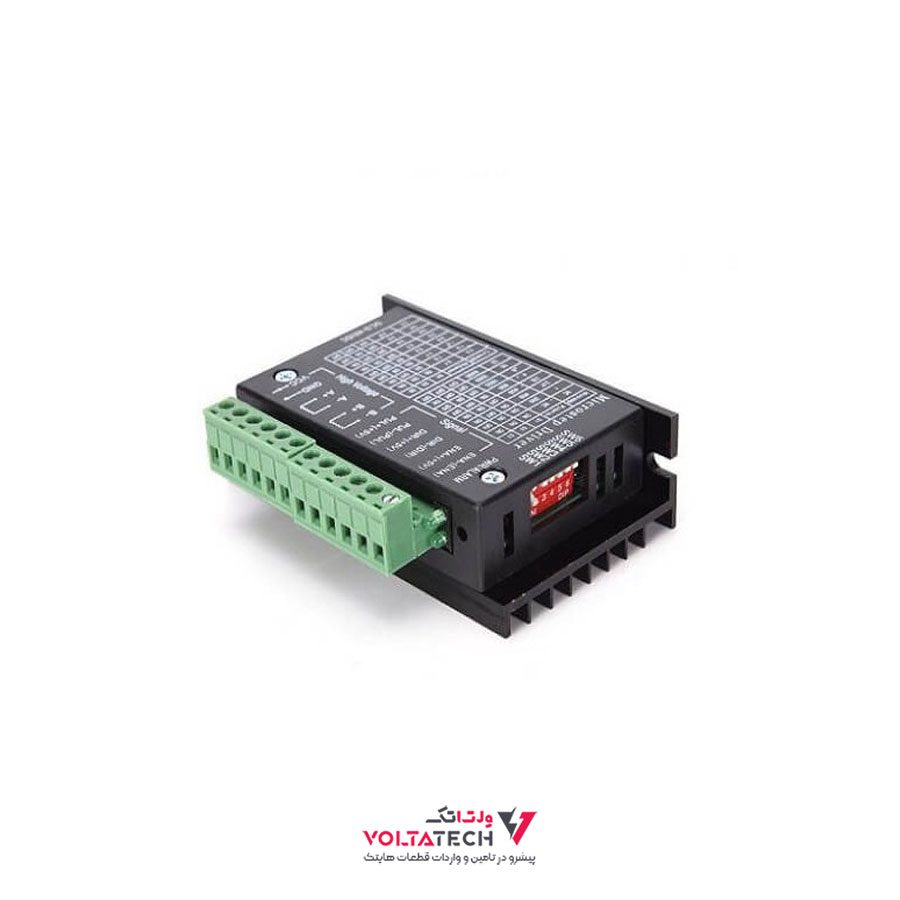

درایور استپر موتور TB6600 قابدار 4 آمپر
[avans-product-score before="با خرید این محصول" after="امتیاز بگیرید"]
گارانتی اصالت و سلامت فیزیکی کالا
قیمت کالا:
ناموجود (ارسال فوری)
در انبار موجود نمی باشد
آخرین بروزرسانی قیمت: 15 مهر 1404
معرفی درایور استپر موتور TB6600 قابدار 4 آمپر
جهت راه اندازی موتورهای پله ای از این درایور استفاده می شود . این درایور مبتنی بر آیسی TB6600 متعلق به توشیبا ساخته شده است. و قابلیت راه اندازی استپ موتور ها در مد “میکرو استپ” را دارد. در درایو میکرو استپ تعیین زاویه ی هر گام مقدور می باشد.
کاربردها
راه اندازی استپ موتورهای 2 فاز یا 4 فاز در صنایع ، دستگاه های CNC و …
مشخصات
- ولتاژ تغذیه:9 تا 42 ولت DC
- حداکثر جریان خروجی: 4 آمپر
- راه اندازی موتورهای 2 فاز و 4 فاز
- ایزولاسیون نوری برای ورودی های سیگنال
- دارای حفاظت های حرارتی و اضافه جریان
- بدنه پلاستیکی
- هیت سینک آلومینیومی
ویژگی‌ها:
کنترل دقیق:
TB6600 امکان کنترل دقیق استپر موتور را با استفاده از ورودی‌های پالس و جهت فراهم می‌کند. این ویژگی به ویژه در کاربردهایی که نیاز به دقت بالا دارند، بسیار مهم است.
پشتیبانی از میکرو استپینگ:
این درایور از حالت‌های مختلف میکرو استپینگ پشتیبانی می‌کند که به کاربران امکان می‌دهد تا دقت حرکت موتور را بهبود بخشند.
سیستم‌های حفاظتی:
حفاظت در برابر ولتاژ و جریان بیش از حد و همچنین دمای بیش از حد، ایمنی و دوام درایور و موتور متصل به آن را تضمین می‌کند.
سازگاری بالا:
TB6600 با انواع مختلف استپر موتورهای دو فاز (2-phase) و چهار فاز (4-phase) سازگار است.
بدنه پلاستیکی:
بدنه پلاستیکی این درایور، علاوه بر کاهش وزن، مقاومت کافی در برابر ضربه و حرارت را فراهم می‌کند.
کاربردها درایور استپر موتور TB6600 قابدار 4 آمپر :
پرینترهای سه‌بعدی
ماشین‌های CNC
رباتیک
سیستم‌های اتوماسیون صنعتی
دستگاه‌های برش لیزری و پلاسما

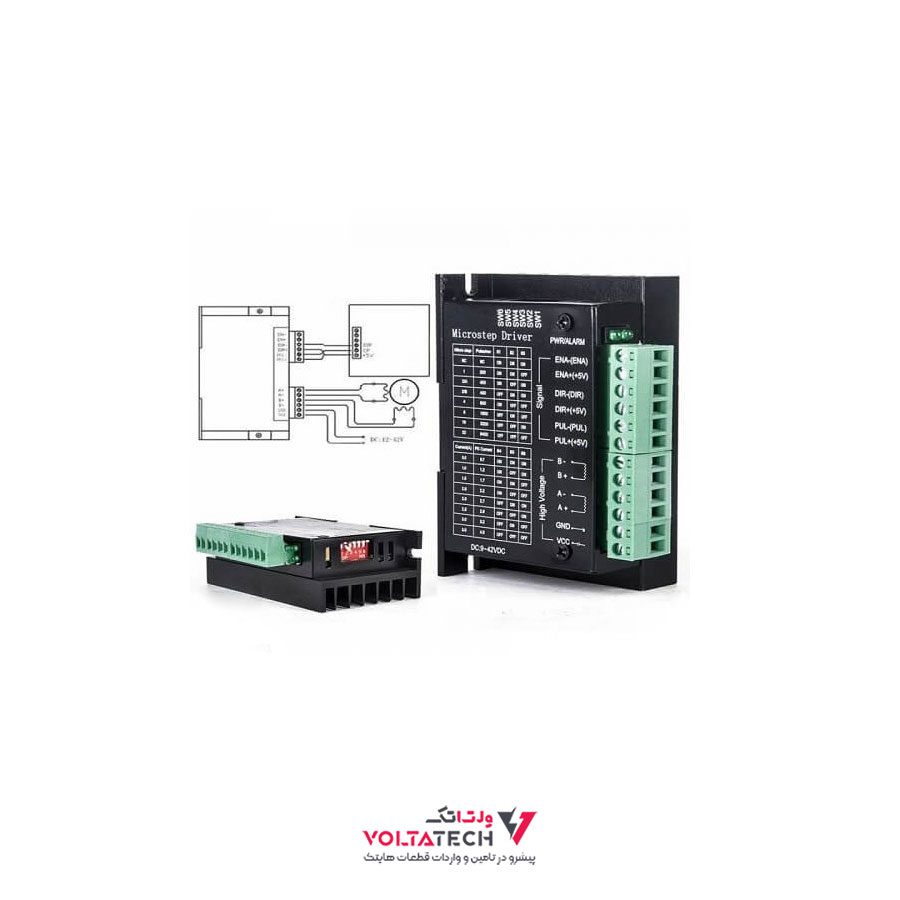

نحوه راه‌اندازی
- اتصالات برق: درایور استپر موتور TB6600 ولتاژ ورودی (9V تا 40V DC) را به پایانه‌های برق درایور متصل کنید.
- اتصال موتور: سیم‌های استپر موتور را به پایانه‌های مربوط به موتور روی درایور متصل کنید.
- ورودی‌های سیگنال: ورودی‌های پالس، جهت و فعال/غیر فعال کردن درایور را به کنترلر یا میکروکنترلر خود متصل کنید.
- تنظیمات میکرو استپینگ: با استفاده از جامپرها یا سوئیچ‌های موجود روی درایور، حالت میکرو استپینگ مورد نظر خود را تنظیم کنید.
- تست و راه‌اندازی: سیستم را روشن کنید و با ارسال سیگنال‌های پالس و جهت از کنترلر، عملکرد موتور را تست کنید.
Introduction
This driver is an upgraded version TB6600, broken down as heightened to 16 segments, for high subdivision applications. Applicable stepper motor: 42,57,86 type 2 phase 4-phase (4-wire 6 wire line 8)
Specification
9V-42V DC power supply;
H-bridge bipolar constant phase flow driven;
the maximum output current of 4.0A eight optional;
up to 16 segments of six kinds subdivision modes available;
the input signal high-speed optical isolation;
common anode single pulse interface standard;
offline hold function;
semi-enclosed chassis can adapt to a more demanding environment;
to provide energy-efficient semiautomatic current lock function;
built-in temperature protection and overcurrent protection.
| وزن | 200 گرم |
|---|---|
| نوع کالا |
درایور استپر موتور |
| وضعیت قطعه |
نو |
| جریان بی باری |
4 آمپر بر ساعت |
| چرخه کاری S1 |
کارکرد دائم |
| وزن |
(گرم) 118 |
| نحوه نصب |
الکتریکی سوکت استاندارد فونیکسی |
| ولتاژ ورودی (INPUT) |
9 الی 40 ولت DC |
| نحوه کنترل درایو |
پالس ورودی ایزوله |

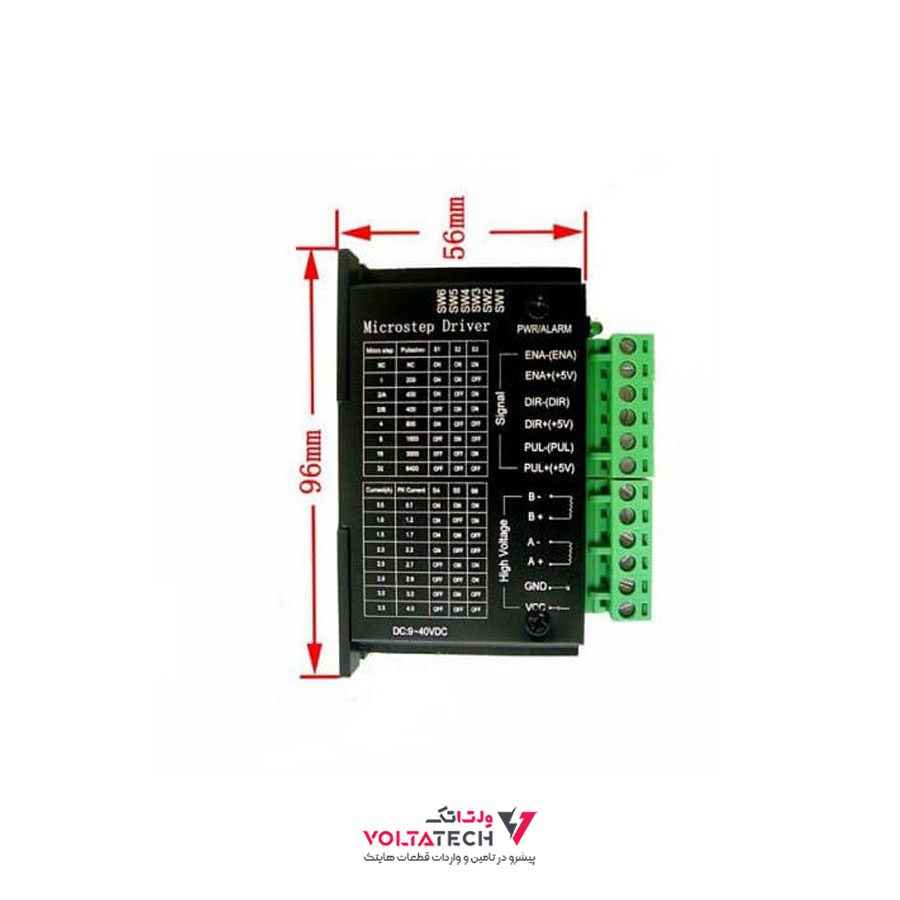

| طول محصول |
(میلیمتر) 96 میلیمتر |
| عرض محصول |
(میلیمتر) 56 میلیمتر |
| ارتفاع محصول |
(میلیمتر) 28 میلیمتر |
| رزولوشن میکرواستپ |
1/32 |
| پشتیبانی از استپرهای |
2 فاز و 4 فاز |
