برد گیرنده کنترل رادیویی ۱۲ کانال برند LION

برد گیرنده کنترل رادیویی ۱۲ کانال برند LION

مشخصات کلی:

• تعداد کانال‌ها: ۱۲ عدد (هر کانال توسط یک رله کنترل می‌شود)

• روش کنترل:

  1. از طریق پیامک (SMS)

  2. از طریق رادیو (ریموت کنترل RF)

• ولتاژ کاری: معمولاً 12V DC (روی برد نوشته شده +12V DC)

• برند: LION

• کاربرد: سیستم‌های هوشمند خانگی، کنترل پمپ‌ها، روشنایی، درب‌ها، سیستم آبیاری، تابلوهای برق و…

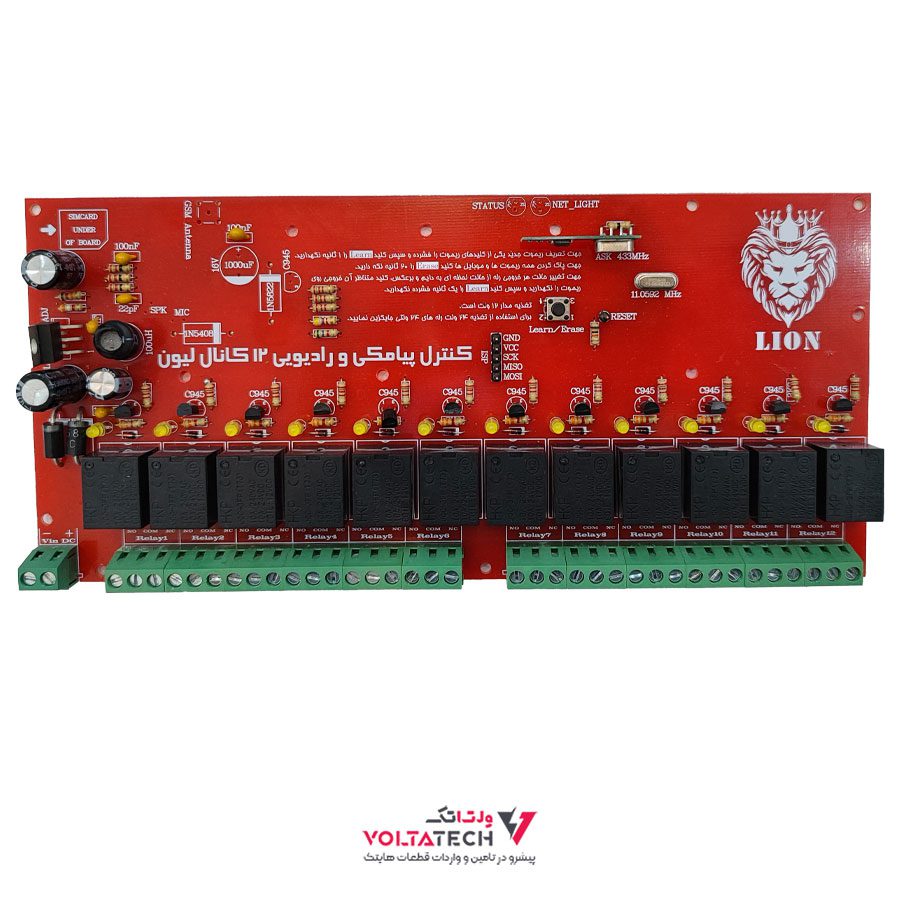

اجزای مهم روی برد:

1. ترمینال سبز رنگ سمت چپ:
   برای اتصال ورودی تغذیه و خروجی‌های رله (Relay NO, COM, NC)

2. رله‌ها (HKP):
   رله‌های ۱۰ آمپر ۲۴۰ ولت AC – برای کنترل بارهای برقی استفاده می‌شوند.

3. بخش GSM و آنتن:
   جایگاه سیم‌کارت و آنتن GSM برای ارسال و دریافت پیامک‌ها.

4. ماژول رادیویی ASK 433MHz:
   برای کنترل توسط ریموت کنترل بی‌سیم (فرکانس ۴۳۳ مگاهرتز).

5. میکروکنترلر و مدار منطقی:
   کنترل فرمان‌ها، ذخیره تنظیمات، مدیریت پیامک‌ها و کنترل رله‌ها.

6. دکمه‌های Reset و Learn:

   • Reset: ریست کلی دستگاه

   • Learn: برای افزودن ریموت جدید یا حذف آن

7. خازن‌ها و رگولاتور (مانند LM317):
   جهت تثبیت ولتاژ و فیلتر نویز.

نحوه کارکرد:

1. با استفاده از ریموت رادیویی ۴۳۳MHz می‌توان رله‌ها را کنترل کرد (مثلاً برای کنترل محلی بدون نیاز به پیامک).

2. هر رله می‌تواند دستگاهی مانند لامپ، پمپ، فن یا درب اتوماتیک را روشن و خاموش کند.
