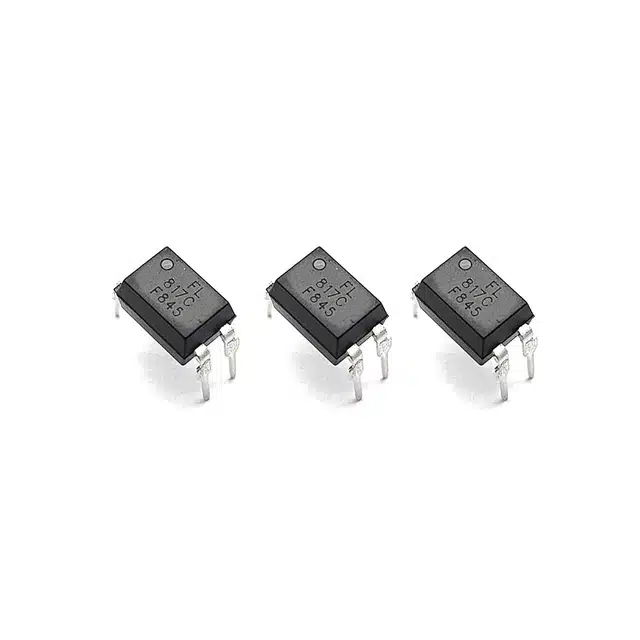

اپتوکوپلر FL817C پکیج DIP

اپتوکوپلر FL817C پکیج 4pin DIP مانند PC817 و EL817 است ولی کیفیت بهتر و CTR دقیق تری دارد. حداکثر خروجی 70 ولت 50 میلی امپر

• 4 پین و تک کاناله
• حداکثر جریان خروجی ترانزیستور 50mA
• حداکثر ولتاژ کلکتور-امیتر 70 ولت
• حداکثر CTR چهارصد درصد %400
• ولتاژ ایزولاسیون 5kv
• طول  6.4mm
• عرض 4.6mm

اپتوکوپلر چیست :

طراحی پایه یک اپتوکوپلر که اپتوایزولاتور (Opto-Isolator) نیز نامیده می‌شود، از یک LED که نور فروسرخ یا مادون قرمز تولید می‌کند و یک قطعه نیمه‌هادی حساس به نور که برای آشکارسازی نور فروسرخ به کار می‌رود تشکیل شده است. هر دو قطعه LED و قطعه حساس به نور در یک محفظه تاریک قرار داده شده‌اند و پایه‌های فلزی برای اتصال الکتریکی دارند.

یک اپتوکوپلر یا اپتوایزولاتور از یک فرستنده یا امیتر نوری، یک LED و یک گیرنده حساس به نور تشکیل شده است. گیرنده می‌تواند یک فتودیود، فتوترانزیستور،‌ مقاومت نوری یا فتورزیستور، SCR یا تریستور نوری (فتوتریستور) یا ترایاک نوری (فتوترایاک) باشد.

داخل اپتوکوپلر‌ ها یک دیود نوری به همراه یک فتوترانزیستور قرار گرفته که هردو نسبت به محیط خارج اپتوکوپلر ایزوله شده اند؛ بدین معنی که فتوترانزیستور داخلی تنها می‌تواند نور ساطع شده توسط دیود نوری داخلی را دریافت کند. بیس فتوترانزیستور توسط نور دریافتی از طرف دیود نوری تحریک می‌شود و می‌تواند با توجه به آن، جریان را از خود عبور بدهد.

نحوه کار اپتوکوپلر FL817 پکیج DIP:

فتوترانزیستور شکل زیر را در نظر بگیرید. جریان سیگنال منبع از LED ورودی عبور می‌کند و سبب تولید نور فروسرخ در آن می‌شود که شدت آن متناسب با سیگنال الکتریکی است. این نور منتشر شده به بیس فتوترانزیستور می‌رسد و باعث روشن شدن آن می‌شود. در نتیجه، فتوترانزیستور مانند یک ترانزیستور دو قطبی عادی کار خواهد کرد.

بیس فتوترانزیستور می‌تواند باز (بدون اتصال) باشد تا حساسیت به انرژی نور فروسرخ LED حداکثر شود. همچنین می‌توان پایه بیس را از طریق یک مقاومت بزرگ زمین کرد و حساسیت سوئیچینگ را کنترل نمود و آن را نسبت به نویزهای الکتریکی خارجی و تغییرات ناگهانی ولتاژ آن پایدارتر و مقاوم‌تر کرد.

وقتی جریان گذرنده از LED قطع شود، انتشار نور فروسرخ نیز متوقف شده و فتوترانزیستور از هدایت باز می‌ایستد. از فتوترانزیستور می‌توان برای سوئیچ کردن جریان در مدار خروجی استفاده کرد.

پاسخ طیفی LED و قطعه حساس به نور تطابق زیادی با هم دارند و از طریق یک حائل شفاف مانند شیشه، پلاستیک یا هوا از یکدیگر جدا شده‌اند. از آن‌جایی که اتصال الکتریکی مستقیمی بین ورودی و خروجی یک اپتوکوپلر وجود ندارد، تا حدود  ایزولاسیون الکتریکی وجود دارد.

کاربردهای رایج FL817C:

ایزولاسیون سیگنال
جلوگیری از اتصال مستقیم بین دو مدار

درایو رله و ترانزیستور قدرت
می‌توان خروجی میکروکنترلر را ایزوله کرد و به بیس ترانزیستور یا رله فرمان داد.

ایزوله کردن ورودی میکروکنترلر
برای گرفتن ورودی از برق شهر یا منابع نویزدار بدون آسیب به میکرو

SMPS و منابع تغذیه سوئیچینگ
برای فیدبک ولتاژ خروجی به کنترلر PWM با ایزولاسیون کامل

کنترل صنعتی و PLC
برای جلوگیری از انتقال نویز یا ولتاژ خطرناک به ورودی‌های دیجیتال
