آی سی رگولاتور TLE4271 مخصوص ECU اورجینال

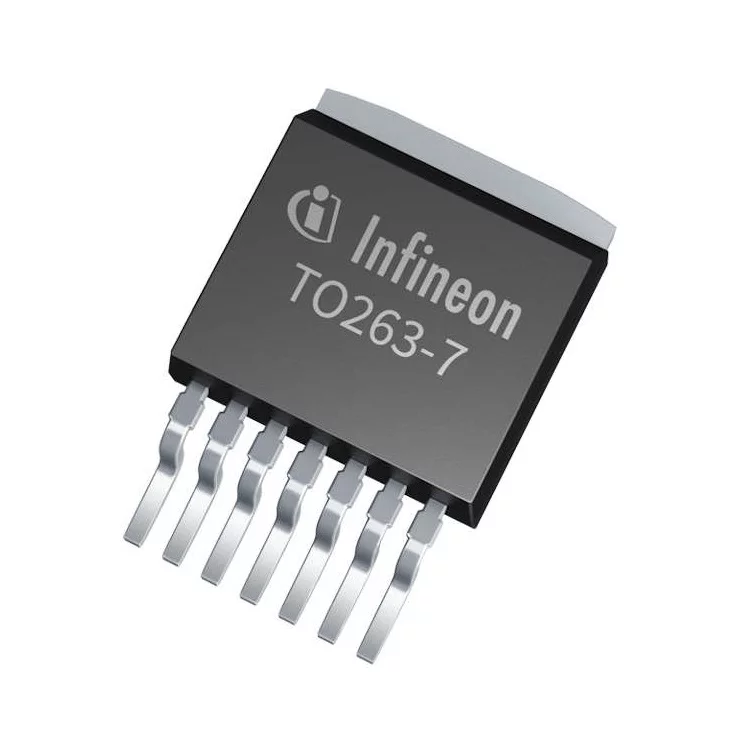

آی سی رگولاتور TLE4271 مخصوص ECU اورجینال ساخت شرکت infineon یک رگولاتور خطی 5 ولت در پکیج TO-263-7-1 می باشد که در ایسیو SL96 استفاده می شود. این رگولاتور وظیفه تامین ولتاژ 5 ولت DC ثابت برای دیگر قطعات برد و همچنین سنسورهای خودرو را بر عهده دارد.

مشخصات آی سی رگولاتور TLE4271 مخصوص ECU :

The TLE 4271-2 is functional and electrical identical to TLE 4271. The device is a 5-V low drop fixed voltage regulator. The maximum input volt age is 42 V (65 V, ≤ 400 ms).

Up to an input voltage of 26 V and for an output current up to 550 mA it regulates the out put voltage within a 2% accuracy. The short circuit protection limits the output current of more than 650 mA.

The IC can be switched off via the inhibit input. An integrated watc hdog monitors the connected controller. The device incorporates overvoltage protection and temperature protection that disables the circuit at overtemperature.

ویژگی های آی سی رگولاتور TLE4271 اورجینال :

• Output voltage tolerance £ ± 2%
• Low-drop voltage
• Integrated overtemperature protection
• Reverse polarity protection
• Input voltage up to 42 V
• Overvoltage protection up to 65 V (£ 400 ms)
• Short-circuit proof
• Suitable for use in automotive electronics
• Wide temperature range
• Adjustable reset and watchdog time

آی سی یا مدار مجتمع، یک پکیج شامل تعداد زیادی مدار، گیت‌های منطقی، ترانزیستور و دیگر اجزاست که هر کدام از این مدار‌ها برای یک کاربرد مشخص طراحی می شوند . کاربرد این مدار‌ها به قدری گسترده است که به جرأت می‌توان گفت غالب وسایل الکترونیکی روزمره ما از آی سی ها تشکیل شده اند .

حاصل ترکیب این مجموعه، مدار‌هایی کوچکتر، سریع تر و ارزانتر از مدارهای ساخته شده با اجزای الکترونیکی مجزا است .  مدارات الکتریکی از المان‌هایی مانند مقاومت، سلف، خازن و ترانزیستور تشکیل می شوند .

در ساخت مدارهای مجتمع، طراحی و ساخت ترانزیستور ساده تر از باقی المان‌های مداری است . در نتیجه، تلاش بر این است که کل اجزای مدارهای مجتمع را ترانزیستورها تشکیل دهند.
