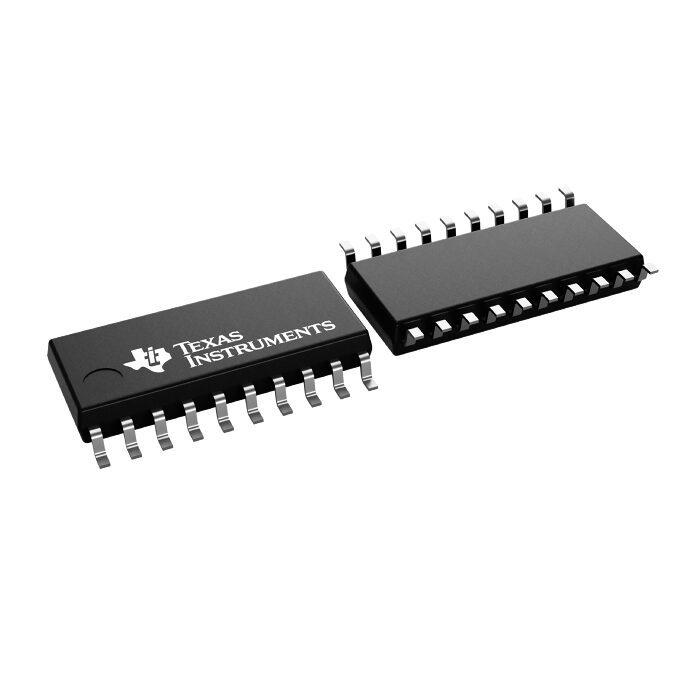

آی سی بافر SN74HCT244NSR پکیج SMD اورجینال

آی سی بافر SN74HCT244NSR پکیج SMD  از نوع 20-SO جزو آی سی های بافر، درایور، گیرنده و فرستنده منطقی طبقه بندی می گردد. این آی سی محصول برند Texas Instruments بوده و از نوع بافر- غیر معکوس کننده می باشد.

• پکیج SMD

تعداد المان های موجود در این آی سی 2 المان و تعداد بیت در هر المان 4 بیت می باشد. نوع ورودی این آی سی به صورت – بوده و نوع خروجی آن نیز سه حالته می باشد. کمینه و بیشینه جریان خروجی آن 6 میلی آمپر و 6 میلی آمپر می باشد.

آی سی:

بسیاری از المانهای الکترونیکی و به خصوص آی سی های دیجیتالی، قابلیت جریان دهی محدودی دارند و قطعاتی مانند موتور، لامپ ، رله و … که مصرف جریان زیادی دارند را نمی توان مستقیم به آن ها متصل نمود.
علاوه بر این در بعضی مدارات ممکن است خروجی یک آی سی به ورودی چند آی سی دیگر داده شود. برای هر آی سی پارامتری به نام Fan-Out تعریف می شود که مشخص می کند خروجی آی سی به ورودی چند آی سی می تواند داده شود.

ولتاژ تغذیه این آی سی 4.5 ولت تا 5.5 ولت می باشد. پکیج و فوت پرینت این آی سی 20-SO در حالت نصب سطحی یا SMD می باشد. دمای کاری این آی سی در بازه دمایی منفی 40 درجه سانتیگراد تا 85 درجه سانتیگراد می باشد.

ویژگی های آی سی بافر SN74HCT244NSR :

• Operating Voltage Range of 4.5 V to 5.5 V
• High-Current Outputs Drive up to 15 LSTTL Loads
• Low Power Consumption: 80-μA Maximum ICC
• Typical tpd = 13 ns
• ±6-mA Output Drive at 5 V
• Low Input Current of 1 μA Maximum
• Inputs Are TTL-Voltage Compatible
• 3-State Outputs Drive Bus Lines and Buffer
Memory Address Registers
