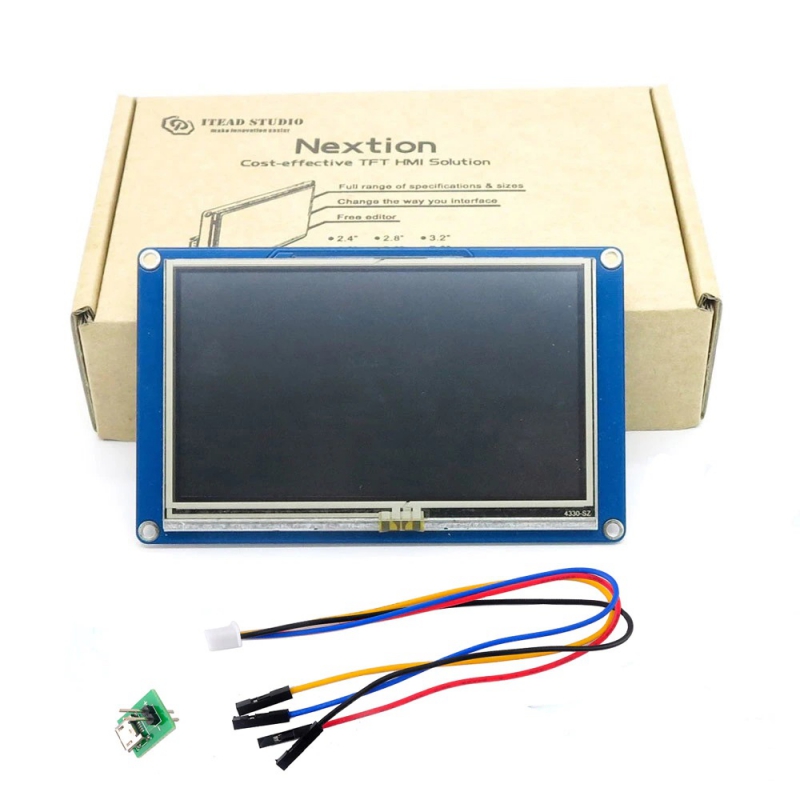

نمایشگر 4.3 اینچی فول کالر تاچ Nextion HMI

نمایشگر 4.3 اینچی فول کالر تاچ Nextion HMI مدل NX4827T043 دارای ارتباط سریال یکی از نمایشگر قدرتمند از خانواده Nextion است.

این نمایشگر در ابعاد 4.3 اینچی و از نوع TFT بوده که حافظه فلش 16 مگابایتی و رم 3.5 کیلوبایتی دارد و از 65 هزار رنگ پشتیبانی میکند Nextion شامل یک بخش سخت افزاری (یک سری از بردهای TFT) و یک بخش نرم افزاری (ویرایشگر theNextion) است.

برد Nextion TFT تنها از یک پورت سریال برای برقراری ارتباط استفاده می کند. ویرایشگر Nextion دارای اجزای انبوهی مانند دکمه، متن، نوار پیشرفت، نوار لغزنده، پنل ابزار و … برای غنی سازی طراحی رابط است و عملکرد کشیدن و رها کردن تضمین می کند که کاربران زمان کمتری را در برنامه نویسی صرف می کنند. با کمک این ویرایشگر WYSIWYG، طراحی یک رابط کاربری گرافیکی بسیار راحت است.

مشخصات فنی

• صفحه نمایش TFT با پنل لمسی مقاومتی 4 سیم یکپارچه
  وضوح: 480x 272
  رنگ‌های RGB 65K واقعی
  رابط 4 پین آسان برای هر میزبان سریال TTL
  حافظه فلش 16M برای کد و داده های برنامه کاربر
  کارت میکرو SD داخلی برای ارتقاء سیستم عامل
  ناحیه بصری: 95.04 میلی متر (L) 53.86 میلی متر (W)
  روشنایی قابل تنظیم: 0 تا 230 نیت،  تنظیم 1٪
  مصرف برق 5V , 250mA
  سازگار با Raspberry Pi A+، B+ و Raspberry Pi 2

Instruction

Nextion NX4827T043 4.3 TFT LCD ManMachine Interface HMI Kernel Intelligent Touch Display is a seamless Human Machine Interface (HMI) solution that provides a control and visualization interface between a human and a process

machine, application or appliance. Nextion is mainly applied to the Internet of thing (IoT) or consumer electronics field. It is the best solution to replace the traditional LCD and LED Nixie tube.

Nextion includes a hardware part (a series of TFT boards) and a software part (theNextion editor). The Nextion TFT board uses only one serial port to communicate.

It lets users avoid the hassle of wiring. We noticed that most engineers spend much time in application development but get unsatisfactory results.

As a solution to this situation, Nextion editor has mass components such as button, text, progress bar, slider, instrument panel etc. to enrich the interface design.

Furthermore, the drag-and-drop function ensures that users spend less time in programming, which will reduce 99% of their development workloads.

With the help of this WYSIWYG editor, designing a GUI is a piece of cake.
Its easy to adapt Nextion family HMI to existing projects. Users just need to provide it a UART

Feature

• Compatible with Raspberry Pi A+, B+ and Raspberry Pi 2.
  480 x 272 Resolution
  RGB 65K true to life colours
  TFT Screen with integrated 4-wire Resistive Touch Panel
  Easy 4 pin interface to any TTL Serial Host
  16M Flash memory for User Application Code and Data
  On board micro-SD card for firmware upgrade
  Visual Area:95.04mm(L)×53.86mm(W)
  Adjustable Brightness:0~230 nit, the interval of adjustment is 1%
  5V-250mA power consumption

آموزش کار با محیط نرم افزار

https://www.itead.cc/wiki/Nextion_Ed…ck_Start_Guide

دستور العمل ها

https://www.itead.cc/wiki/Nextion_Instruction_Set
