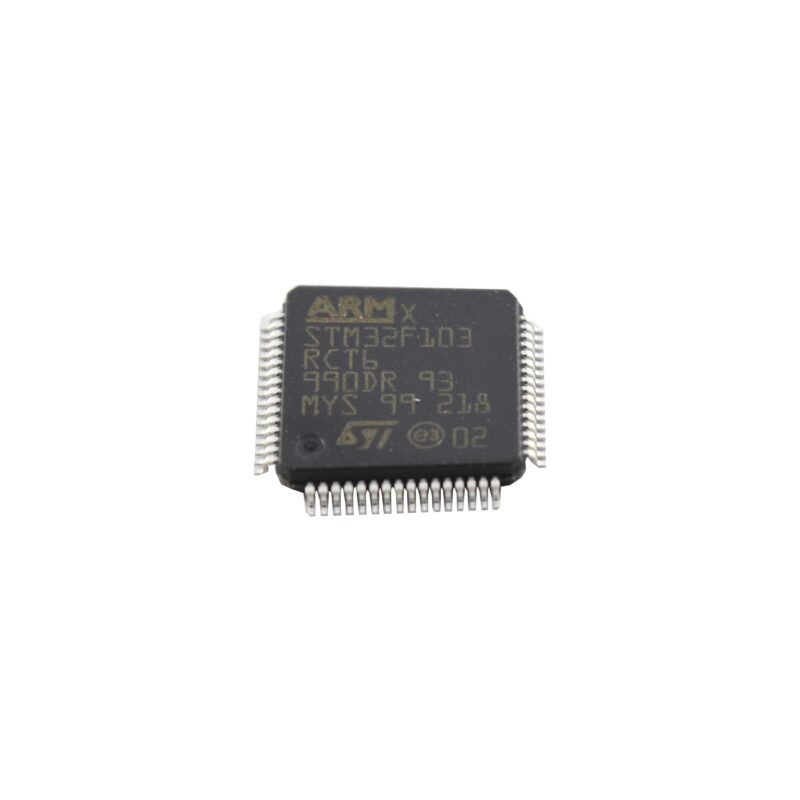

میکروکنترلر STM32F103RCT6 اورجینال

میکروکنترلر STM32F103RCT6 اورجینال

میکروکنترلر STM32F103RCT6 اورجینال از نوع STM32F و با ولتاژ تغذیه 2 تا 3.6 ولت ، سرعت 72 مگاهرتز ، تعداد خطوط ورودی/خروجی51 و دارای پردازنده اصلی ARM Cortex M3 می باشد.

میکروکنترلر STM32F103RCT6 اورجینال دارای 256 کیلوبایت فلش، 48 کیلوبایت رم، مبدل 12 بیتی A/D 3 در 16 کانال، تایمر 6×16 بیتی (IC/OC/PWM)، 3xSPI، 2x12C، 5USART، USB1، CAN، 5 است.

میکروکنترلر یا ریز کنترل گر یک تراشه IC است که برای کنترل دستگاه‌های دیگر برنامه ریزی شده است. دلیل نامگذاری این تراشه به میکروکنترلر سایز و اندازه‌ی آن، کنترل دستگاه‌ها و ماشین آلات است.

از آنجایی که این تراشه در درون وسایل و ماشین‌های مختلف مثل ماشین لباسشویی، تلفن همراه، خودرو و … قرار دارد به آن کنترلر توکار هم گفته می‌شود. میکروکنترلر دارای RAM، ROM و پورت‌های ورودی یا خروجی است.

انواع میکروکنترلر

میکروکنترلرها انواع گوناگونی دارند. میکروکنترلرهای arm، میکروکنترلرهای AVR، میکروکنترلر atx mega، میکروکنترلرهای plc، میکروکنترلرهای 8051 و غیره بخشی از انواع میکروکنترلر می باشد.

این میکروکنترلر با چگالی متوسط دارای هسته 32 بیتی RISC ARM Cortex™-M3 با کارایی بالا که با فرکانس 72 مگاهرتز کار می کند. حافظه های تعبیه شده با سرعت بالا (حافظه فلش تا 128 کیلوبایت و SRAM تا 20 کیلوبایت) و طیف گسترده ای از I/Oهای پیشرفته سیستم عامل و تجهیزات جانبی متصل به دو باس APB را شامل می شود.

همه دستگاه‌ها دو ADC 12 بیتی، سه تایمر 16 بیتی عمومی به اضافه یک تایمر PWM، و همچنین رابط‌های ارتباطی استاندارد و پیشرفته را ارائه می‌دهند: حداکثر دو I2C و SPI، سه USART، یک USB و یک CAN.

میکروکنترلر STM32F103RCT6 اورجینال حالت های Sleep، Stop و Standby را شامل می شود. قابلیت نمونه گیری و نگهداری دوگانه را دارد.

Microcontroller description:

• Family Name: STM32F
• Core Processor: ARM Cortex M3
• Program Memory Type: Flash
• Flash Size (Bytes): 256 kB
• RAM Size: 48 kB
• Speed: 72 MHz
• No of I/O Lines: 51
• InterfaceType / Connectivity: CAN / I2C / SPI / USART / USB
• Peripherals: On-Chip-DAC / CAN / I2C / SPI / USART / USB / Watchdog / PWM / On-Chip-ADC
• Number Of Timers: 8
• Supply Voltage: 2 to 3.6 V
• Operating Temperature: -40 to +85 °C
• On-Chip ADC: 3(16-chx12-bit)
• On-Chip DAC: 2(2-chx12-bit)
• Watchdog: 2

Microcontroller features:

ARM 32-bit Cortex™-M3 CPU Core
72 MHz maximum frequency,1.25 DMIPS/MHz (Dhrystone 2.1) performance at 0 wait state memory access
Single-cycle multiplication and hardware division
Memories
64 or 128 Kbytes of Flash memory
20 Kbytes of SRAM
Clock, reset and supply management
2.0 to 3.6 V application supply and I/Os
POR, PDR, and programmable voltage detector (PVD)
4-to-16 MHz crystal oscillator
